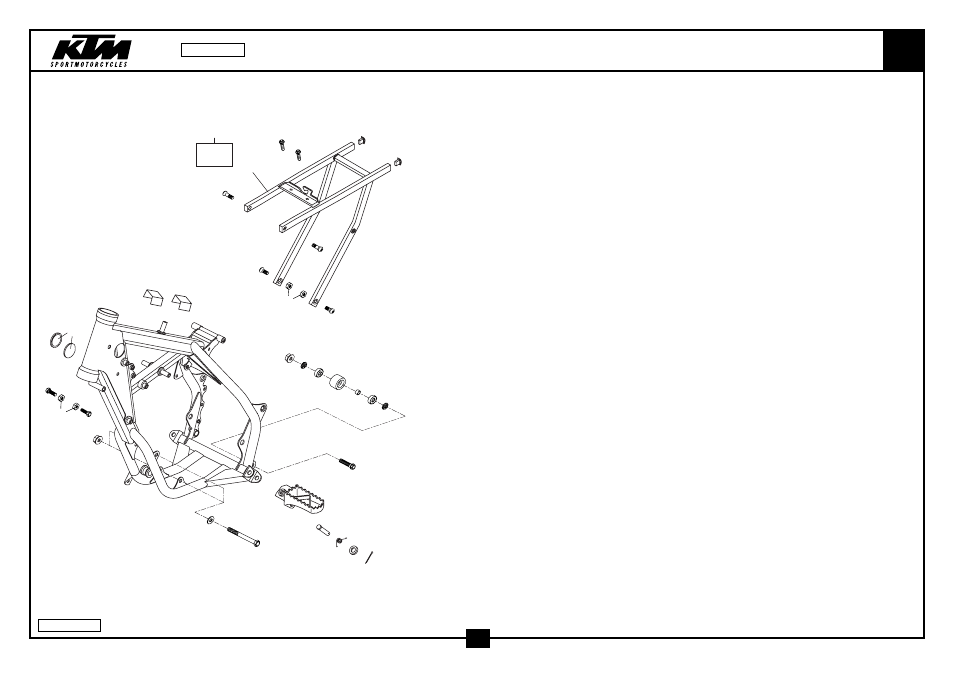

RAHMEN, AUSLEGER
FRAME, SUB FRAME
65
1
3
4
7
8
9
6
bl
bm
bn
bp
ck
cl
cm
cn
cp
cs
ct
dk
dl
ek
3
9
8
bm
cm
cn
7
bn
ek
5
5
#
ek
#,
2
02-461.03.0
9
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
461.03.001.000
RAHMEN 65 SX 2002
FRAME 65 SX 2002
1
2*
461.03.002.044
AUSLEGER 65 SX 2002
SUB FRAME 65 SX 2002
1
3*
587.11.054.050
METAMOLL F. BATTERIEHALTEBÜGEL
METAMOLL FOR BATTERY BRACKET
2
4*
546.06.004.000
VERSCHLUSSKAPPE 37MM
PLUG 37MM
2
5*
0017 060203
SONDERSCHRAUBE T60 6X20 SW=6
SPECIAL SCREW T60 6X20
2
6*
546.03.040.100/90 FUSSRASTE LINKS SILBER ‘98
FOOT PED L/S SILVER ‘98
1
-*
546.03.140.100/90 FUSSRASTE RECHTS SILBER ‘98
FOOT PED R/S SILVER ‘98
1
7*
0934 080003
SK.MUTTER DIN0934-M 8
HEXAGON NUT DIN0934-M 8
4
8*
546.10.052.000
KETTENRADSCHR. M 8X20 ISK-SW=6
SPROCKET SCREW-AH M8X20
2
9*
545.10.052.100
KETTENRADSCHR. M8X26 ISK-SW=6
SPROCKET SCREW-AH M8X26 10.9
2
11
0125 080003
UNTERLEGSCHEIBE DIN0125-A 8,4
WASHER DIN0125-A 8,4
2
12
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
3
13*
590.01.037.000
ANSCHLAGSCHRAUBE M8X26 SW=10
SPECIAL SCREW M8X26 WS=10
2
15
0931 080803
SK.SCHRAUBE DIN0931-M 8X80
HH SCREW DIN0931-M 8X80
2
20
502.03.053.000
KETTENROLLE D=30MM
CHAIN ROLL D=30MM
1
21
740.03.021.000
BÜCHSE 8.2 X 12 X 6
BUSHING 8.2 X 12 X 6
1
22
0625 006087
RILLENKUGELLAGER 608 2RS C3
GROOVED BALL BEAR. 608 2RS C3
2
23
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
2
25
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
1
28
546.03.044.000
BOLZEN FÜR FUSSRASTER 9,8 X 50
BOLT FOR FOOTREST 9,8 X 50
2
29
546.03.041.000
FUSSRASTENFEDER LINKS & RECHTS
FOOTREST SPRING L/S & R/S
2
30
0125 100003
UNTERLEGSCHEIBE DIN0125-A10,5
WASHER DIN0125-A10,5
2
31
0094 032253
SPLINT DIN0094-3,2X25 STAHL
PIN DIN0094-3,2X25 STEEL
2
40*
503.03.002.182
EINSCHUBKAPPE SW14 99
PLUG-IN CAP SW14 99
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.03.0
2002
