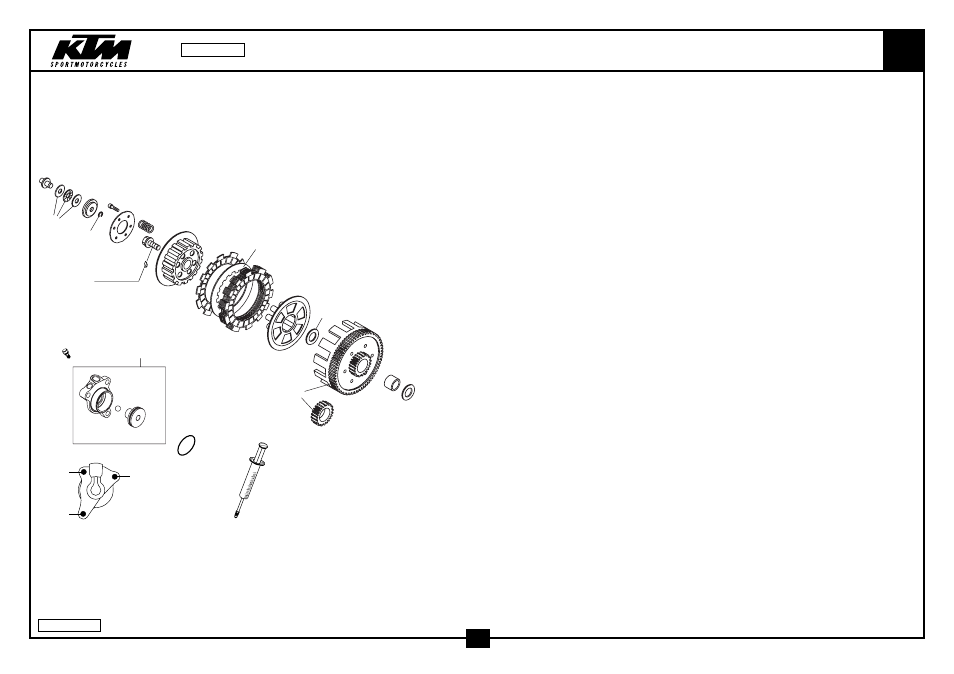

KUPPLUNG CLUTCH 65
1
3
4
5
bk
6
bl
bm
bm
bp
ck
cl
cm
cn
co
cp
LOCTITE 243
eo
eo
ep
gl
go
gr gt
hp
02-461.32.1
28
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 460.32.000.144 PRIMÄRTR.M.KUPP.KORB 23:75 ‘99 PRIM.DR.W.CLUTCH HUB 23:75 ‘99 1
3 460.32.003.000 DRUCKKAPPE 60/65 CCM ‘98 PRESSURE CAP 60/65 CCM ‘98 1
4 460.32.010.000 ZWISCHENLAMELLE STAHL INTERMEDIATE DISK STEEL 5
5 460.32.011.000 BELAGLAMELLE LINING DISK 6
6 460.32.002.000 MITNEHMER 60/65 CCM ‘98 INNER CLUTCH HUB 60/65 CCM ‘98 1
10 460.32.006.000 FEDERTELLER 25X63,5X2 SPRING RETAINER 25X63,5X2 1
11 460.32.008.000 TRÄGER FÜR AXIALLAGER CARRIER FOR AXIAL BEARING 1
12 490.32.012.000 ANLAUFSCHEIBE 17,2X30X1,5 STOP DISK 17,2X30X1,5 2
15 460.32.015.000 INNENRING 22X17X20,5 INNER RING 22X17X20,5 1
20 460.32.056.000 AXIALLAGER 6X19X2 AXIAL BEARING 6X19X2 1
21* 460.32.054.100 DRUCKPILZ 65 SX 2002 PRESSURE PIECE 65 SX 2002 1
22 460.32.019.000 SK.BUNDSCHRAUBE M10X20 HH COLLAR SCREW M10X20 1
23 460.32.005.100 KUPPLUNGSFEDER VERSTÄRKT 60/65 CLUTCH SPRING REINFORCED 60/65 6
24 0991 060203 SENKSCHRAUBE DIN7991-M 6X20 FLAT HEAD SCREW DIN7991-M 6X20 6
25 0799 060000 SICH.SCHEIBE DIN6799-RS 6,0 TAB WASHER DIN6799-RS 6,0 1
44* 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
45* 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
61* 547.32.061.044 NEHMERZYLINDER KPL. 250-380’99 CYLINDER CPL. 250-380 ‘99 1
64* 547.32.064.000 ENTLÜFTUNGSCHR. MIT KAPPE BLEEDER SCREW WITH CAP 1
67* 0770 300015 O-RING 30,00X1,50 NBR 70 O-RING 30,00X1,50 NBR 70 1
69* 546.32.066.000 KOLBEN MIT O-RING 250-380’2000 PISTON W. O-RING 250-380 ‘2000 1
75* 503.29.050.000 ENTLÜFT.SPRITZE HYDR. KUPPLUNG VENT INJEKTION HYDR. CLUTCH 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.32.1
2002
