Kickstarter, Kickstarter 65 – KTM 65 SX Benutzerhandbuch
Seite 31

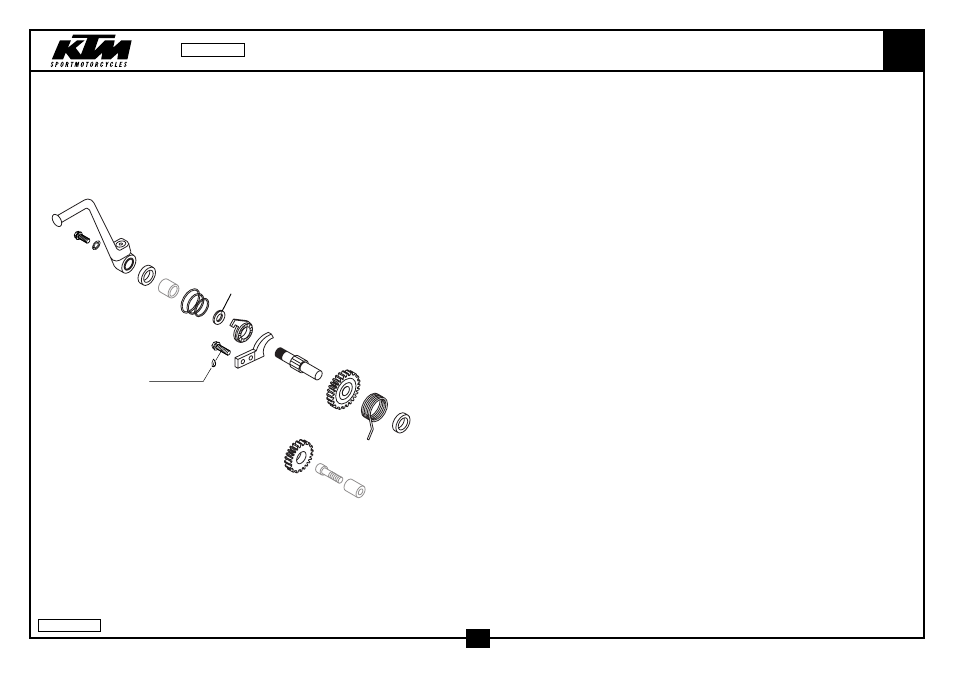

KICKSTARTER
KICKSTARTER
65
LOCTITE 243
1
2
4 5
7
8
9
bk
6
bl
bm
bo
bp
bq
02-461.33.0
29
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
460.33.070.100
KICKSTARTER KPL. 60/65 2000
KICKSTARTER CPL. 60/65 2000
1
2
460.33.057.000
WELLENDICHTRING 14X24X7
SHAFT SEAL RING 14X24X7
1
4
460.33.056.000
SPERRADFEDER
RATCHET GEAR SPRING
1
5*
460.30.078.100
SICHERUNGSSCHEIBE 14X20X1
LOCKING WASHER 14X20X1
1
6
460.33.052.000
SPERRAD
RATCHET GEAR
1
7
460.33.069.000
ANSCHLAGBLECH
STOP PLATE
1
8
460.33.050.000
KICKSTARTERWELLE
KICKSTARTER SHAFT
1
9
460.33.051.000
STARTERRAD 29-Z
STARTING GEAR 29-T
1
10
460.33.054.000
KICKSTARTERFEDER
KICKSTARTER SPRING
1
11
460.33.055.000
MITNEHMERNABE
DRIVING HUB
1
12
460.33.053.000
STARTERZWISCHENRAD 18-Z
INTERMEDIATE GEAR 18-T
1
14*
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
2
15*
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
16
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.33.0
2002
