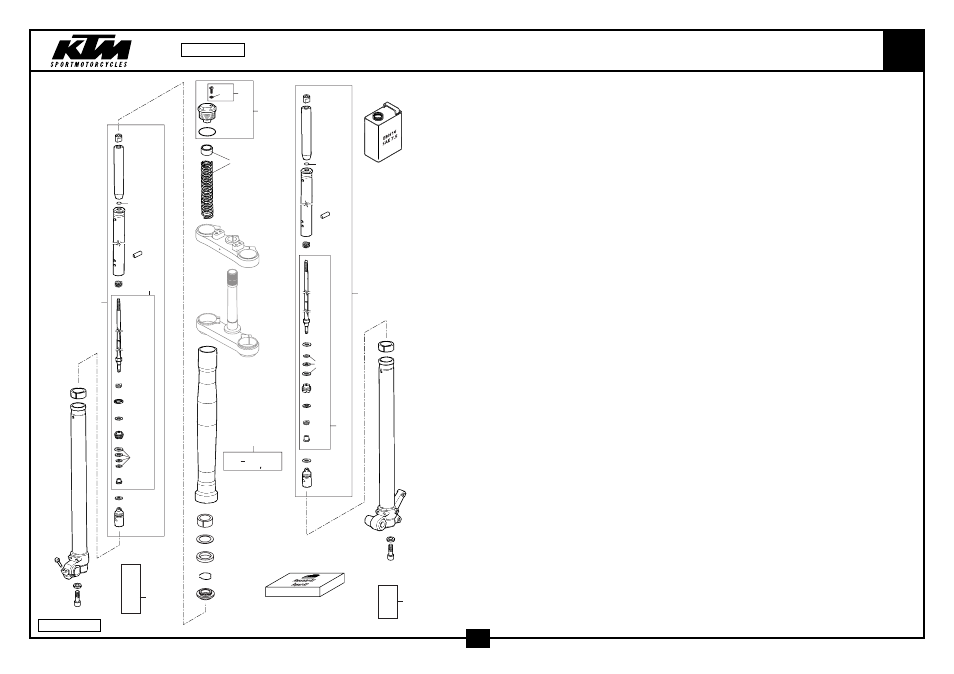

GABELBEINE MARZOCCHI
FORK LEGS MARZOCCHI
65
1
3
4
5
bl
bn
bo
bq
br
bt
ck
cl
cm
co
cp
cq
cr
cs
ct
dk
dn
dp
dq
ds
dt
ek
em
eo
eq
er
es
fl
jt
2
4
5
7
8
9
6
bl
bs
dr
en
es
fk
eq
er
3
bp
bq
br
bn
dn
bp
3
fl
cp ct dr
(#)
1
fk
3
#
(#)
(#)
(#)
(#)
(#)
(#)
ep
jk
02-461.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
2
2*
7819139/C
GLEITROHR + FAUST KPL. RE.
SLIDER + AXLE CLAMP CPL. R/S
1
3*
7538029
FÜHRUNGSRING D=35
GUIDE RING D=35
2
4*
7717065/R
BODENVENTIL
FOOT VALVE
2
5*
7528005
O-RING D=20,3
O-RING D=20,3
2
6*
7521092/D
SPEZIALMUTTER M6X1 MIT ABSATZ
SPECIAL NUT M6X1 WITH STEP
1
7*
7517217
KONTROLLVENTIL 22X8,1X0,1
REED VALVE 22X8,1X0,1
4
8*
7530097/B
KOLBEN ZUGSTUFE D=26
PISTON REBOUND D=26
1
9*
7524163
KOLBENRING D=26
PISTON RING D=26
1
11*
75141087
FEDER ZUGSTUFE UNTEN
LOWER REBOUND SPRING
2
13*
75321033
BOLZEN 8X30
PIN 8X30
2
14*
75181140/R
ROHRKÖRPER RECHTS
TUBE BODY R/S
1
15*
7523224
STOP RING 10X1
STOP RING 10X1
2
16*
75181153
FÜHRUNGSBUCHSE 6,4X12X12
GUIDE BUSH 6,4X12X12
2
17*
7521005
SPEZIALMUTTER
SPECIAL NUT
2
18*
78031082
ZUGSTUFE KPL.
REBOUND CPL.
1
19*
7701196
VERSCHLUSS KPL.
PLUG CPL.
2
20*
7850208AR
LINSENSCHRAUBE M4X6
LENTIL HEAD SCREW M4X6
2
21*
7528180
O-RING D=3,69; S=1,78
O-RING D=3,69; S=1,78
2
22*
7528008
O-RING D=34,6; S=1,78
O-RING D=34,5; S=1,78
2
24*
7850728
FEDERN + VORSPANNHÜLSEN-SET
SPRINGS + PRELOAD SLEEVES KIT
1
25*
7533167
STAUBKAPPE
DUST CAP
2
26*
7523236
SICHERUNGSRING D=51,5
LOCK WASHER D=51,5
2
27*
7528034
DICHTRING 35X47X10
OIL SEAL 35X47X10
2
28*
7539032AA
SCHEIBE 36X47X3
WASHER 36X47X3
2
29*
7538038/A
FÜHRUNGSRING 35X15
GUIDE RING 35X15
2
30*
7760069FN/C
AUSSENROHR KPL.
OUTER TUBE CPL.
2
33*
7514077
FEDER ZUGSTUFE OBEN
TOP REBOUND SPRING
2
35*
78031083
DRUCKSTUFE KPL.
COMPRESSION CPL.
1
36*
75181139/R
ROHRKÖRPER LINKS
TUBE BODY L/S
1
38*
7535099
DRUCKSTUFENSCHEIBE
COMPRESSION DAMPING SHIM
1
39*
7517028
SCHEIBE 8,1X23X0,2
SHIM 8,1X23X0,2
1
39*
7517039
SCHEIBE 8,1X22X0,2
SHIM 8,1X22X0,2
1
39*
7517060
SCHEIBE 8,1X22X0,3
SHIM 8,1X22X0,3
1
40*
7530090/B
KOLBEN DRUCKSTUFE D=26
PISTON COMPRESSION D=23
1
42*
7521147/A
SPEZIALMUTTER M6X1 MIT ABSATZ
SPECIAL NUT M6X1 WITH STEP
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
