KTM 65 SX Benutzerhandbuch
Seite 28

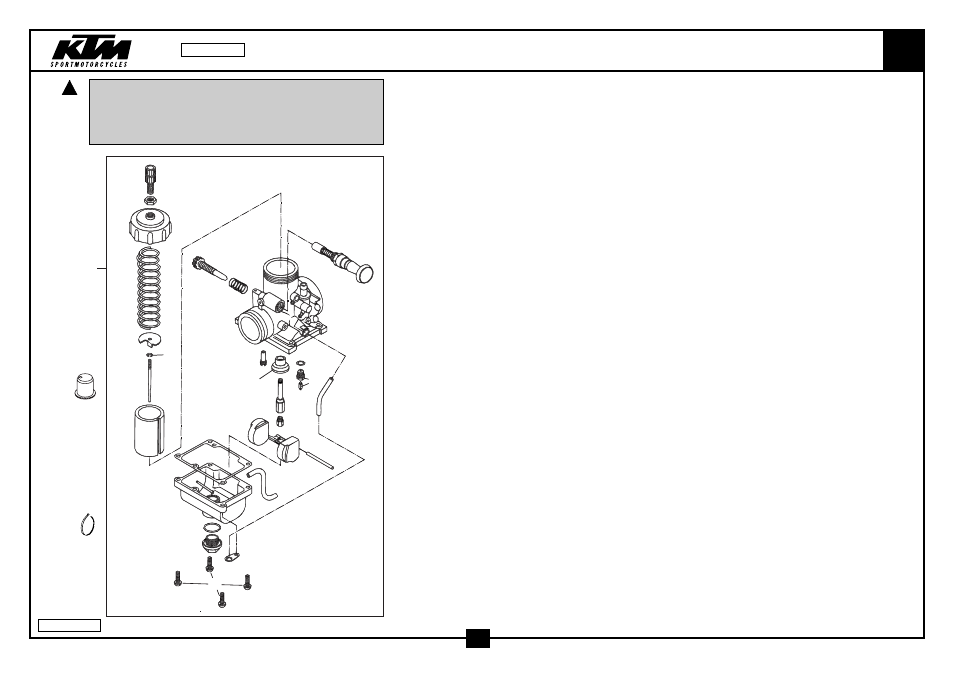

VERGASER MIKUNI VM24
CARBURETOR MIKUNI VM24
65
1
2
3
4
5
7
8
9
bk
6
bl
bm
bn
bo
bp
bq
br
bs
bt
ck
cl
cm
cn
co
cp
cq
cr
cs
dm
em
ACHTUNG !!!
Vor dem Einbau des Vergasers, Bedüsung kontrollieren.
CAUTION !!!
Before mounting the carburetor, check the jetting.
02-461.31.0
26
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
460.31.001.044
VERGASER MIKUNI VM24-489 65SX
CARBURETOR MIK. VM24-489 65SX
1
2
460.31.011.000
SCHWIMMERGEHÄUSE 5-1 VM24
FLOAT BODY 5-1 VM24
1
3
450.31.008.000
STIFT 2,5X27
PIN 2,5X27
1
4
460.31.020.000
SCHWIMMERNADELVENTIL KPL. VM24
NEEDLE VALVE CPL. VM24
1
5
460.31.018.000
DICHTUNG NADELVENT. 9,1X12X0,5
GASKET NEEDLE VALVE 9,1X12X0,5
1
6
450.31.023.195
HAUPTDÜSE 195
MAIN JET 195
X
6
450.31.023.200
HAUPTDÜSE 200
MAIN JET 200
1
6
450.31.023.205
HAUPTDÜSE 205
MAIN JET 205
X
7
460.31.074.000
PRALLGLOCKE
BUFFLE
1
8
460.31.021.000
NADELDÜSE N-8
NEEDLE JET N-8
1
9
450.31.034.200
DÜSENNADEL MIKUNI 5I14
JET NEEDLE MIKUNI 5I14
1
10
450.31.007.030
LEERLAUFDÜSE 30 MIKUNI
IDLING JET 30 MIKUNI
1
11
450.31.010.100
DICHTUNG SCHWIMMERGEHÄUSE
GASKET FLOAT BOWL
1
12
460.31.009.000
SCHWIMMER VM24
FLOAT VM24
1
13
520.31.137.001
PVC-SCHLAUCH 3X5MM
PVC-HOSE 3X5MM
0,27
14
520.31.137.001
PVC-SCHLAUCH 3X5MM
PVC-HOSE 3X5MM
0,14
15
450.31.015.100
FEDER MIKUNI
SPRING MIKUNI
1
16
460.31.019.000
SCHIEBERANSCHLAGSCHRAUBE M6X30
THROTTLE VALVE SCREW M6X30
1
17
460.31.043.000
O-RING 17,5X1,4
O-RING 17,5X1,4
1
18
450.31.014.000
LINSENSCHRAUBE M4X14 (SATZ)
LENTIL HEAD SCREW M4X14 (SET)
1
19
545.31.612.000
HALTER D 7
BRACKET D7
1
20
460.31.035.000
GASSCHIEBER 2.0
THROTTLE VALVE 2.0
1
21
460.31.032.000
HALTESCHEIBE
HOLDING WASHER
1
22
450.31.045.000
KLEMMFEDER
SPRING
1
23
460.31.014.000
VERSCHLUSSCHRAUBE M16 SW=17
PLUG SCREW M16 WS=17
1
24
570.31.525.000
STELLSCHRAUBE M6X0,75
ADJUSTMENT SCREW M6X0,75
1
25
520.31.126.000
SK.MUTTER M 6X0,75 DIN0439
HEXAGON NUT M 6X0,75 DIN0439
1
26
460.31.027.000
VERGASERDECKEL VM24
CARBURETOR COVER VM24
1
27
460.31.048.044
KALTSTARTKNOPF KPL. VM24
COLD STARTER KNOB CPL. VM24
1
28
460.31.030.000
SCHIEBERFEDER VM24
THROTTLE VALVE SPRING VM24
1
32*
461.31.090.000
GEWICHT F. GASSCHIEBER 65SX 02
WEIGHT F. THROTT.VALVE 65SX 02
1
42
440.11.076.100
KABELBAND 100MM
CABLE TIE 100MM
X
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.31.0
2002
