KTM 65 SX Benutzerhandbuch
Seite 15

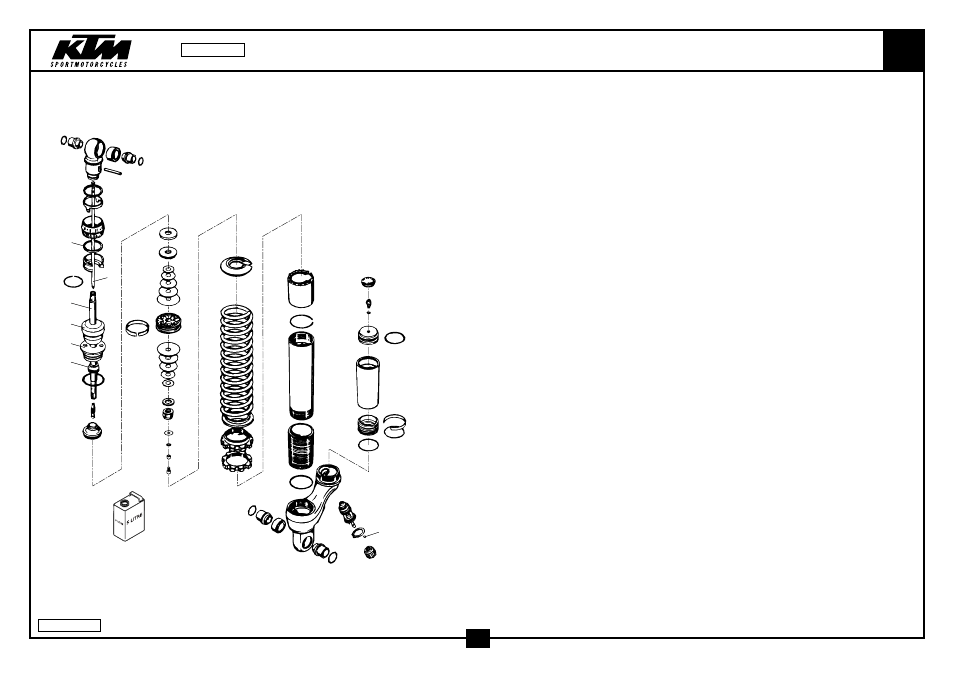

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
65
1
2
4
5
7
bk
6
bl
bm
bn
bq
bq
br
br
bs
bs
bt
bt
bt
bt
cm
cn
co
cp
cq
cr
dk
dl
dl
dl
dm
dn
do
el
em
en
ep
eq
er
es
et
gk
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
3
ht
il
im
hs
02-461.04.1
13
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
62*
3612.0312
SCHEIBE 10X16X0,30
BACKPLATE 10X16X0,30
1
62*
3612.0334
SCHEIBE 10X21X0,20
SHIM 10X21X0,20
1
62*
3612.0335
SCHEIBE 10X23X0,20
SHIM 10X23X0,20
1
62*
3612.0336
SCHEIBE 10X25X0,20
SHIM 10X25X0,2
1
62*
3612.0337
SCHEIBE 10X27X0,20
SHIM 10X27X0,20
1
62*
3612.0330
SCHEIBE 10X29X0,15
SHIM 10X29X0,15
1
62*
3612.0331
SCHEIBE 10X31X0,15
SHIM 10X31X0,15
1
62*
3612.0332
SCHEIBE 10X33X0,15
SHIM 10X33X0,15
1
62*
3612.0329
SCHEIBE 10X27X0,15
SHIM 10X27X0,15
1
62*
3612.0325
SCHEIBE 10X19X0,15
SHIM 10X19X0,15
1
62*
3612.0340
SCHEIBE 10X33X0,20
SHIM 10X33X0,20
2
68*
3612.0314
SCHEIBE 10X18X0,30
BACKPLATE 10X18X0,30
1
68*
3612.0342
SCHEIBE 10X21X0,25
SHIM 10X21X0,25
1
68*
3612.0343
SCHEIBE 10X23X0,25
SHIM 10X23X0,25
1
68*
3612.0336
SCHEIBE 10X25X0,20
SHIM 10X25X0,2
1
68*
3612.0284
SCHEIBE 10X16X0,10
BACKPLATE 10X16X0,10
1
68*
3612.0335
SCHEIBE 10X23X0,20
SHIM 10X23X0,20
1
68*
3612.0328
SCHEIBE 10X25X0,15
SHIM 10X25X0,15
2
75*
3612.0603
KOLBEN 6+6XD=5,5/3,5 BA
PISTON 6+6XD=5,5/3,5 BA
1
77*
3612.0040
KOLBENRING 8X1X108,3
PISTON RING 8X1X108,3
1
78*
4681.1267
BÜCHSE 6X9X3
BUSHING 6X9X3
1
79*
4681.1251
ENTLÜFTUNGSSCHRAUBE M 4X6
BLEED SCREW M 4X6
1
80*
3612.0604
SCHEIBE D10XD22X2,5
SHIM D10XD22X2,5
1
81*
4054.0450
SCHEIBE 6X9,5X0,3
SHIM 6X9,5X0,3
1
82*
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
1
83*
3612.0605S2
KOLBENSTANGENMUTTER KPL.H=15,2
PISTON ROD NUT CPL. H=15,2
1
85*
3612.0554
RESERVOIRSCHRAUBE L=98; D=42
RESERVOIR SCREW L=98; D=42
1
86*
3612.0024
TRENNKOLBEN D=42
SEPARATION PISTON D=42
1
87*
3612.0466
O-RING VITON 32X5
O-RING VITON 32X5
1
88*
4681.0022
KOLBENRING 3,9X1,5X124
PISTON RING 3,9X1,5X124
1
89*
3612.0552
SCHRAUBE FÜR RES.KAPPE M5
SCREW FOR RESERVOIR CAP M5
1
90*
4681.0850S7
CC-DRUCKSTUFENREGULIERUNG KPL.
CC-COMPRE.DAMPING CONTROL CPL.
1
91*
4681.0334
SICHERUNGSSCHEIBE JV24
LOCK WASHER JV24
1
92*
4681.0333
STAHLKUGEL D=4,75
STEEL-BALL D=4,75
1
93*
5018.0131S
EINSTELLSCHRAUBE CC-MECH. KPL.
ADJUSTING KNOB CC-MECH. CPL.
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.04.1
2002
