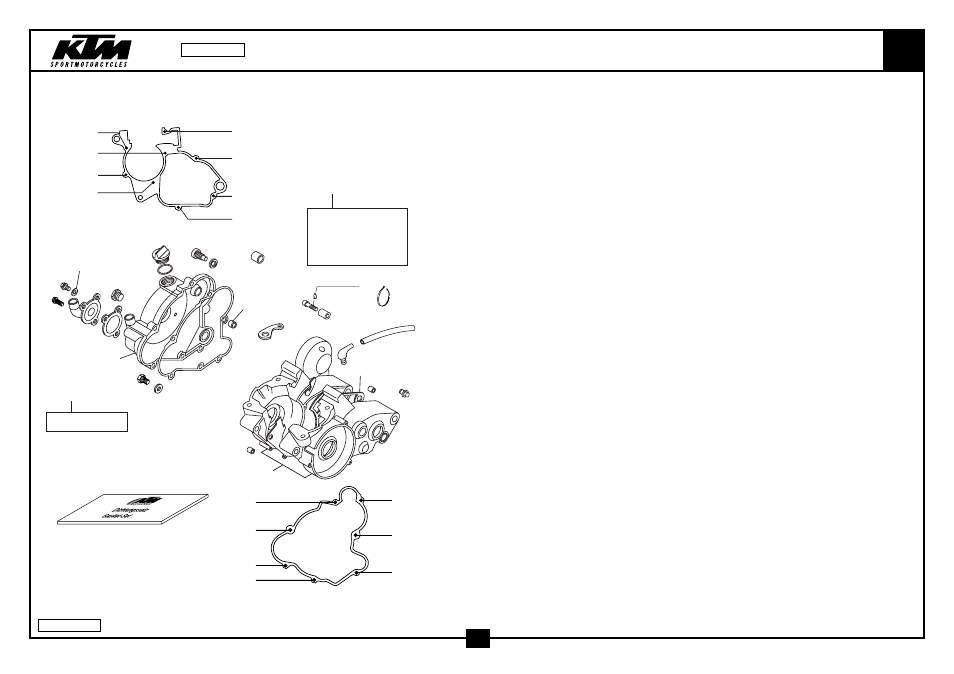

MOTORGEHÄUSE
ENGINE CASE
65
+ 2 x 460.33.026.000,
460.33.025.000,
460.33.028.000;
LOCTITE 243
1
2
2
3
4
4
5
7
8
8
9
9
bk
6
bl
bn
bn
bp
bq
br
br
bt
bt
cm
cn
co
co
cp
cp
cq
cq
cr
cr
cs
ct
dn
do
ek
el
em
en
eo
eo
eo
eo
ep
ep
ep
ep
eq
eq
eq
eq
eq
eq
fk
02-461.30.0
23
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
460.30.000.144
MOTORGEHÄUSE KPL.M.GETR.LAG’01
ENGINE CASE CPL.W.TRAN.BEAR’01
1
3*
460.30.001.200
KUPPLUNGSDECKEL KPL.65 SX 2002
CLUTCH COVER CPL. 65 SX 2002
1
5*
451.35.052.000
WASSERPUMPENDECKEL 50 LC 2002
WATER PUMP COVER 50 LC 2002
1
6
580.30.020.000
ÖLEINFÜLLSCHRAUBE M 24X3
PLUG M 24X3
1
7
510.30.022.000
WINKELSTÜCK 90 GRAD M10X1
ANGLE PIECE 90 DEGREE M10X1
1
10
460.30.039.000
MOTORGEHÄUSEDICHTUNG 60/65
ENGINE CASE GASKET 60/65
1
11
460.30.025.000
KUPPLUNGSDECKELDICHTUNG INNEN
CLUTCH COVER GASKET INSIDE
1
15*
451.35.053.000
DICHTUNG WASSERPUMPENDECKEL 02
GASKET WATER PUMP COVER 02
1
16
460.30.021.000
ÖLABLASSCHRAUBE M10 SW=14
OIL DRAIN PLUG M10 WS=14
1
17
490.30.095.000
ÖLSCHAUGLAS GN 540
LENS TYPE GN 540
1
22*
460.32.059.100
AUSRÜCKHEBEL 65 SX 2002
RELEASE LEVER 65 SX 2002
1
23
0770 160030
O-RING 16,00X3,00 NBR 70
O-RING 16,00X3,00 NBR 70
1
26
460.30.023.100
PASSHÜLSE 17X15
DOWEL 17X15
1
27
460.30.023.000
PASSHÜLSE 12X14,5
DOWEL 12X14,5
1
28
460.30.024.000
PASSHÜLSE 9X15
DOWEL 9X15
1
29*
580.38.032.030
CU-DICHTRING 10 X 14 X 2
CU-SEAL RING 10 X 14 X 2
1
33*
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
34
0603 061001
CU-DICHTRING DIN7603-6X10X1
CU-SEAL RING DIN7603-6X10X1
1
40
310.07.007.001
PVC-SCHLAUCH 5 X 8 MM
PVC-HOSE 5 X 8 MM
0,22
41*
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
3
42
440.11.076.100
KABELBAND 100MM
CABLE TIE 100MM
X
43
0912 060404
ISK.SCHRAUBE DIN0912-M 6X40
AH SCREW DIN0912-M 6X40
1
44
0912 060453
ISK.SCHRAUBE DIN0912-M 6X45
AH SCREW DIN0912-M 6X45
4
45
0912 060303
ISK.SCHRAUBE DIN0912-M 6X30
AH SCREW DIN0912-M 6X30
4
46
0912 060253
ISK.SCHRAUBE DIN0912-M 6X25
AH SCREW DIN0912-M 6X25
6
50*
460.30.099.100
DICHTUNGSSATZ KPL. 65 SX 2002
GASKET SET CPL. 65 SX 2002
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.30.0
2002
