KTM 65 SX Benutzerhandbuch
Seite 6

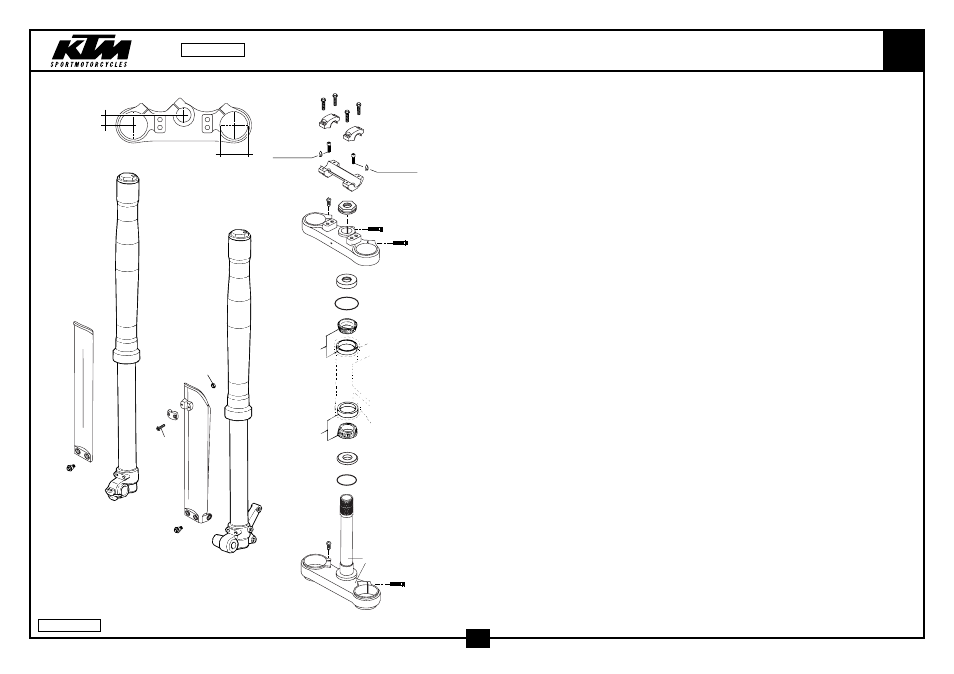

TELEGABEL MARZOCCHI USD 35
FRONT FORK MARZOCCHI USD 35
65
X
D
LOCTITE 243
LOCTITE 243
1
2
5
6
do
ds
dt
jm
jn
5
5 5
ds
6
jl
jo
dl
em
en
eo
ep
eq
ep
er
jl
jp
jq
5
5
5
5
5
02-461.01.0
4
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
7631210/F
GABELBEIN LINKS USD 35
FORK LEG L/S USD 35
1
2*
7631209/F
GABELBEIN RECHTS USD 35
FORK LEG R/S USD 35
1
5*
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M8X30 WS=10
9
6*
0912 100250
ISK.SCHR.DIN6912,M10X25,10.9,S
AH SCREW DIN0912-M10X25,10.9,L
2
31*
77051116
GABELBR.UNT. + GABELSCHAFTROHR
BOT.TRIPLE CLAMP + FORK TUBE
1
34*
7501478
GABELBRÜCKE OBEN
TOP TRIPLE CLAMP
1
38*
503.01.038.000
LENKERKLEMMBRÜCKE D=22MM 2001
HANDLEBAR CLAMP D=22MM 2001
2
39*
590.01.039.000
LENKERAUFNAHME 22MM 2T 2000
HANDLEBAR SUPPORT 22MM 2T 2000
1
42*
590.30.029.000
SK-MUTTER M20X1,5 SW=27 RECHTS
HH NUT M20X1,5 WS=27 RIGHT
1
43
490.01.086.000
ABDECKKAPPE
COVERING CAP
1
44*
0770 021300
O-RING 40,94X2,62 NBR70
O-RING 2,62X40,94X46,18 NBR70
1
45
490.01.081.000
KEGELROLLENLAGER 32004X
TAPERED ROLLER BEARING 32004X
2
46
460.01.086.000
SCHUTZRING STEUERK. 20,1X39X5
PROTECTION RING 20,1X39X5
1
47
0770 360030
O-RING 36,00X3,00
O-RING 36,00X3,00
1
91*
590.01.092.050
SONDERSCHRAUBE M 6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
6
92*
461.01.092.000
GABELSCHUTZ LINKS 65SX 2002
FORK PROTECTION L/S 65SX 2002
1
93*
461.01.093.000
GABELSCHUTZ RECHTS 65SX 2002
FORK PROTECTION R/S 65SX 2002
1
94*
546.01.085.000
BREMSSCHLAUCHKLEMME MARZ. ‘95
BRAKE HOSE CLAMP MARZOCCHI’95
1
95*
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
2
96*
0985 050003
SS.MUTTER DIN0985-M 5
SELF LOCKING NUT DIN0985-M 5
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.01.1
2002
