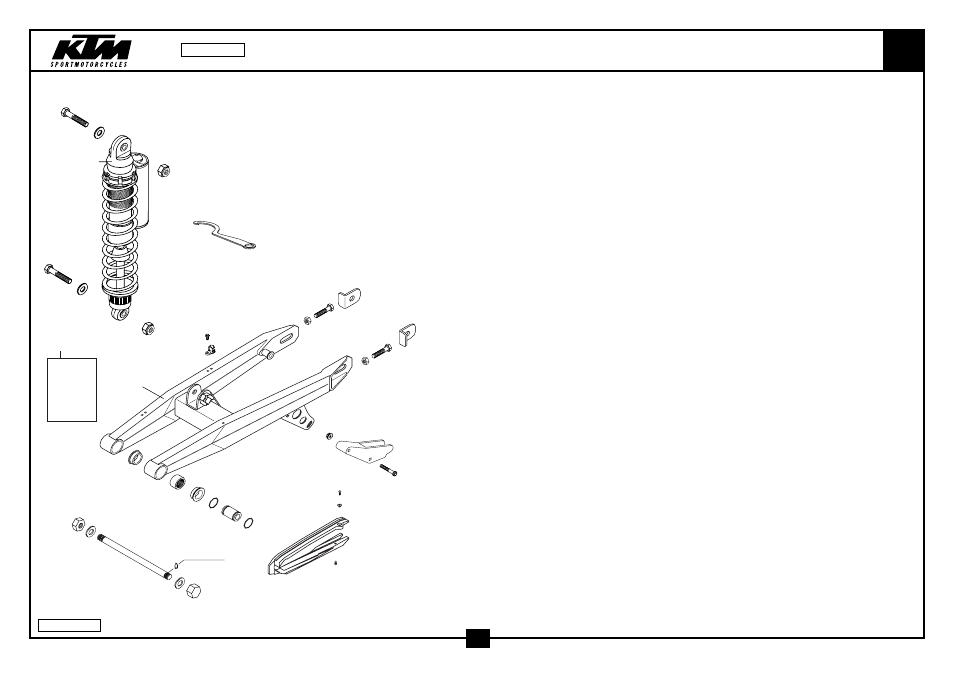

SCHWINGARM, FEDERBEIN
SWINGARM, SHOCK ABSORBER
65
LOCTITE 243
1
3
4
7
bk
6
bm
bo
bp
bq
cl
cm
cn
co
cp
cq
cr
cs
dk
dl
dm
34
7bk
6
4
7
dl
dm
dk
cq
bn
dp
2
bm
bl
cl
cm
cn
blbmbn
dldmdp
#,
#
02-461.04.0
11
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
461.04.030.044
SCHWINGARM KPL. 65 SX 2002
SWINGARM CPL. 65 SX 2002
1
2*
0318.W708
MONOSHOCK WP 65SX 2002
MONOSHOCK WP 65SX 2002
1
3
546.03.097.000
NADELHÜLSE HK 2016
NEEDLE BUSH HK 2016
2
4
460.04.030.070
DISTANZBÜCHSE 20X26X30X9,7
SPACER BUSHING 20X26X30X9,7
4
6
460.04.030.071
LAGERBÜCHSE 12X20X36,5
BEARING BUSH 12X20X36,5
2
7
0770 160021
O-RING 16,00X2,00 VITON
O-RING 16,00X2,00 VITON
4
10*
461.04.066.000
KETTENGLEITSCHUTZ VO. 65SX 02
CHAIN SLID. GUARD FRO. 65SX 02
1
11*
461.04.066.050
BÜCHSE F.KETTENGLEITSCHUTZ 02
BUSH FOR CHAIN SLIDER GUARD 02
1
12*
0010 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
2
13
0009 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
2
14
460.07.066.000
KETTENFÜHRUNG HINTEN 60/65 ‘98
CHAIN GUIDE REAR 60/65 ‘98
1
15
0015 060403
SK.BUNDSCHRAUBE M 6X40 SW=8
HH COLLAR SCREW M 6X40 SW=8
2
16
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
21
0931 100453
SK.SCHRAUBE DIN0931-M10X45
HH SCREW DIN0931-M10X45
2
22
0125 100003
UNTERLEGSCHEIBE DIN0125-A10,5
WASHER DIN0125-A10,5
2
23
543.10.086.100
SS.MUTTER M10 CU SW=14
SELF LOCKING NUT M10 CU WS=14
2
24
460.12.024.000
HAKENSCHLÜSSEL FÜR FEDERBEIN
HOOK WRENCH FOR SHOCK ABSORBER
1
25
460.04.037.000
SCHWINGARMBOLZEN 201MM M12X1 SWINGARM BOLT 201MM M12X1
1
26
0125 120003
UNTERLEGSCHEIBE DIN0125-A13
FLAT WASHER DIN0125-A13
2
27
0934 120103
SK.MUTTER DIN0934-M12X1
HEXAGON NUT DIN0934-M12X1
1
28
0917 120103
HUTMUTTER DIN917-M12X1
NUT DIN917-M12X1
1
30
460.10.083.000
KETTENSPANNER 60/65 ‘98
CHAIN ADJUSTER 60/65 ‘98
2
31
0933 060303
SK.SCHRAUBE DIN0933-M 6X30
HH SCREW DIN0933-M 6X30
2
32
0934 060003
SK.MUTTER DIN0934-M 6
HEXAGON NUT DIN0934-M 6
2
35
546.11.076.100
HALTESCHELLE FÜR BREMSSCHL.’96
RETAIN.CLAMP FOR BRAKE HOSE’96
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.04.0
2002
