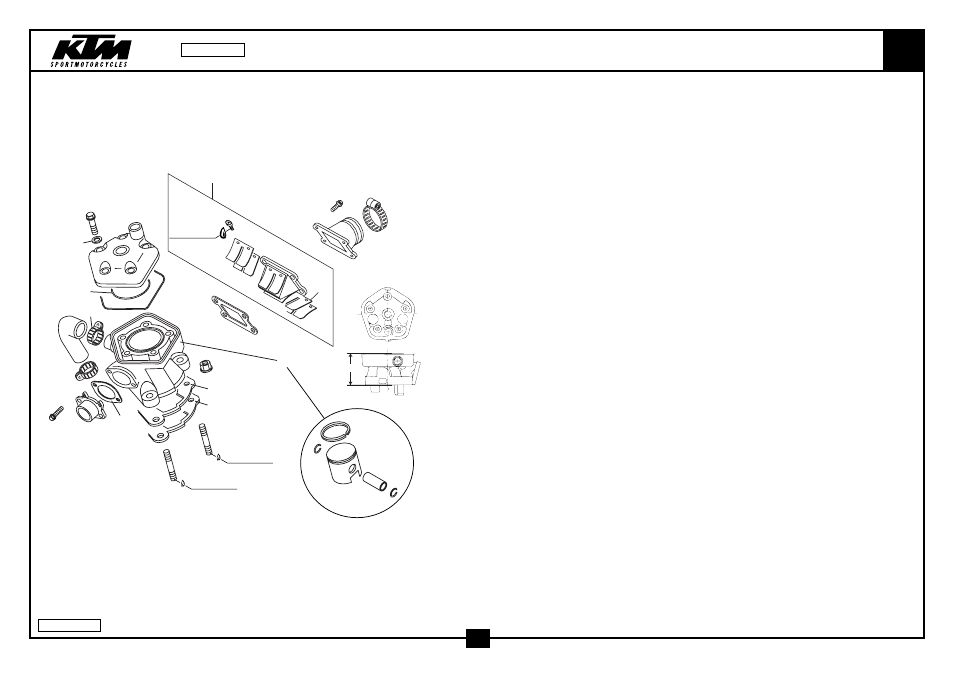

ZYLINDER CYLINDER 65
K
K
61,8
LOCTITE 243
dk
et
fk
fl
fm
fm
fo
1
2
3
4
5
bk
6
bl
bq
br
bs
ck
ck
cm
cn
dp
dq
LOCTITE 243
LOCTITE 243
cl
02-461.30.4
25
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 460.30.005.500 ZYLINDER M.KOLBEN 45MM „K“ CYLINDER W.PISTON 45MM „K“ 1
65CCM 65CCM
2 460.30.006.600 ZYLINDERKOPF „K“ 65CCM ‘99 CYLINDERHEAD „K“ 65CCM ‘99 1
3 460.35.027.000 FORMSCHLAUCH ZYL.-KUPP.DECKEL PRE-FORM.HOSE CYL.-CLUTCH COV. 1
4 460.30.035.050 ZYLINDERFUSSDICHTUNG 0,5 MM CYLINDER BASE GASKET 0,5 MM X
5 460.30.035.020 ZYLINDERFUSSDICHTUNG 0,2 MM CYLINDER BASE GASKET 0,2 MM X
6 460.30.046.000 AUSPUFFDICHTUNG 60/65 CCM EXHAUST GASKET 60/65 CCM 1
10 460.30.037.000 O-RING 94,97X1,78 O-RING 94,97X1,78 1
11 460.30.036.000 O-RING 53,7X1,78 VITON O-RING 53,7X1,78 VITON 1
16 460.30.043.000 STIFTSCHRAUBE M8X41 STUD M8X41 3
17 460.30.043.100 STIFTSCHRAUBE M8X44 STUD M8X44 1
18 460.30.045.000 BUNDMUTTER M8 SW=10 COLLAR NUT M8 WS=10 4
20 100.01.020.000 SCHLAUCHKLEMME GEMI 16-27 HOSE CLAMP GEMI 16-27 2
21 310.01.027.000 SCHLAUCHBINDER 32-52MM D5 HOSE CLAMP 32-52MM D5 1
22 460.30.079.000 ZYLINDERKOPFSCHR.SK-M7X33 2001 CYLINDERHEADSCR.HH-M7X33 2001 5
23 502.30.032.010 CU-DICHTRING 7,3 X 12 X 0,5 CU-SEAL RING 7,3 X 12 X 0,5 5
30* 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 4
35* 460.36.040.100 AUSPUFFSTUTZEN 65 SX 2002 EXHAUST FLANGE 65 SX 2002 1
36* 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 2
49 460.30.049.000 ANSAUGFLANSCHDICHTUNG INTAKE VALVE GASKET 1
50 460.30.050.000 ANSAUGFLANSCH INTAKE FLANGE 1
51* 451.30.051.044 MEMBRANGEHÄUSE KPL. 50 LC 2001 MEMBRANE HOUSING CPL.50LC 2001 1
52 460.30.052.000 MEMBRAN LOSE 60/65 CCM MEMBRANE LOOSE 60/65 CCM 2
54 0985 030063 LINSENSCHRAUBE DIN7985-M 3X6 FLAT HEAD SCREW DIN7985-M 3X6 4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.30.4
2002
