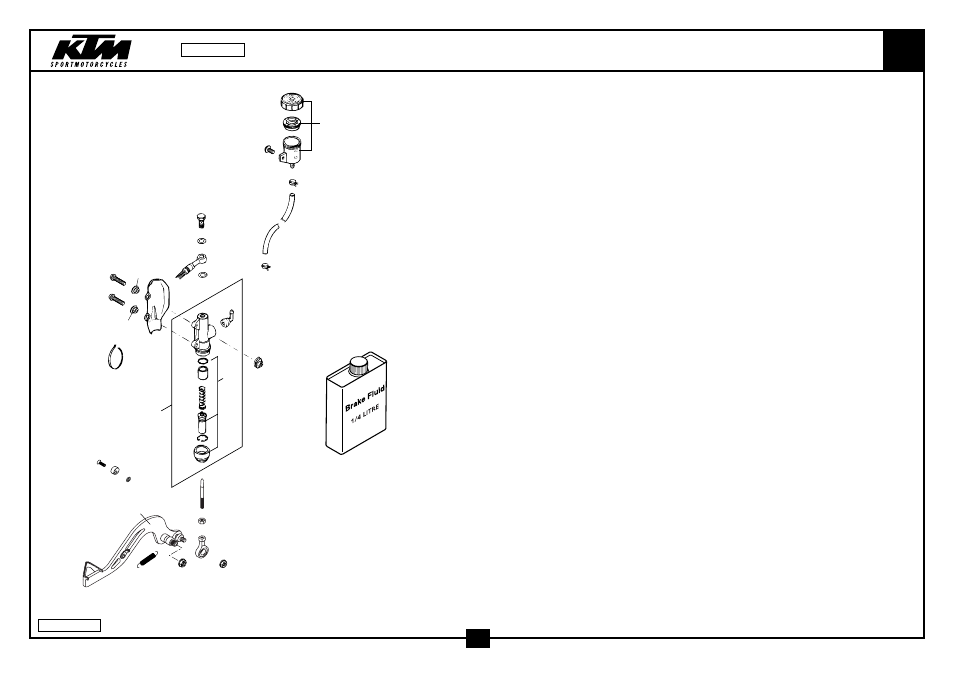

FUSSBREMSBETÄTIGUNG
REAR BRAKE CONTROL
65
3
4
5
8
9
bk
6
ck
cl
cn
co
cp
cq
dk
dl
dm
dp
dq
ek
el
fk
gk
gn
go
gp
dq
co
cp
dn
02-461.13.0
10
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
3
460.03.060.244
FUSSBREMSHEBEL KPL. 60/65 2000
REAR BRAKELEVER CPL.60/65 2000
1
4
546.03.062.000
RÜCKZUGFEDER FÜR BREMSHEBEL
RETURN SPRING FOR BRAKE LEVER
1
5
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
1
6
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
1
8
546.03.069.000
GELENKKOPF M6 FUßBREMSHEBEL
SWIVEL HEAD M6 FOOT BRAKE LEV.
1
9
0934 060003
SK.MUTTER DIN0934-M 6
HEXAGON NUT DIN0934-M 6
1
10
546.03.068.000
DRUCKSTANGE 250 ‘90
PRESSURE ROD ALU 250 ‘90
1
20
503.13.060.000
FUSSBREMSZYLINDER D=12MM 2000
FOOTBRAKE CYLINDER D=12MM 2000
1
21
503.13.061.000
REP.SATZ KOLBEN 12MM 2000
REP. KIT PISTON 12MM 2000
1
23
545.13.038.000
BREMSZYLINDERSCHUTZ „BREMBO“
BRAKE CYL. PROTECTOR „BREMBO“
1
24
502.13.161.000
BUNDBÜCHSE
COLLAR BUSHING
2
25
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
26
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
30
460.13.070.100
BREMSSCHL.HI.594MM 60/65 2000
BRAKE H. REAR 594MM 60/65 2000
1
31
502.13.025.000
HOHLSCHRAUBE M10X1X19
HOLLOW SCREW M10X1X19
1
32
420.13.226.000
CU-DICHTRING DIN7603-10X16X1
CU-SEAL RING DIN7603-10X16X1
1
33
420.13.026.000
CU-DICHTRING DIN7603-10X16X1,5
CU-SEAL RING DIN7603-10X16X1,5
1
35
580.07.016.101
SCHLAUCH FÜR RESERVOIR 6X1,5
HOSE FOR RESERVOIR 6X1,5
0,38
36*
580.07.117.000
YDNAC-KLAMMER 10107 10MM
YDNAC-CLAMP 10107 10MM
2
40
545.13.030.044
BREMSFLÜSSIGKEITSRESERVOIR ‘89
BRAKE FLUID RESERVOIR ‘89
1
41
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M6X10 WS=8
1
50
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
0,1L
0,1L
60
440.11.076.200
KABELBAND 200MM
CABLE TIE 200MM
X
63
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
1
64
583.03.063.000
BREMSHEBELANSCHLAG ‘93
BRAKE LEVER STOP ‘93
1
65
0991 060203
SENKSCHRAUBE DIN7991-M 6X20
FLAT HEAD SCREW DIN7991-M 6X20
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
02-461.13.1
2002
