M (E2) 10/2014 Seite 28/70
8. Festwertbetrieb
In der Betriebsart Festwertbetrieb (HAND) können Sie einen Temperatursollwert, die Lüfterdrehzahl (0%
bis 100%) sowie den Schaltzustand von bis zu 8 Steuerkontakten einstellen. Steuerkontakt 1 dient zum
Schalten des Luftklappenstellers. Die übrigen Steuerkontakte sind ohne Funktion. Alle Einstellungen
bleiben für die Betriebsart Festwertbetrieb (HAND) bis zur nächsten manuellen Änderung erhalten. Das
gilt auch nach Abschalten des Gerätes und dem Wechsel in die Betriebsarten Grundstellung und Pro-
grammbetrieb (AUTO).

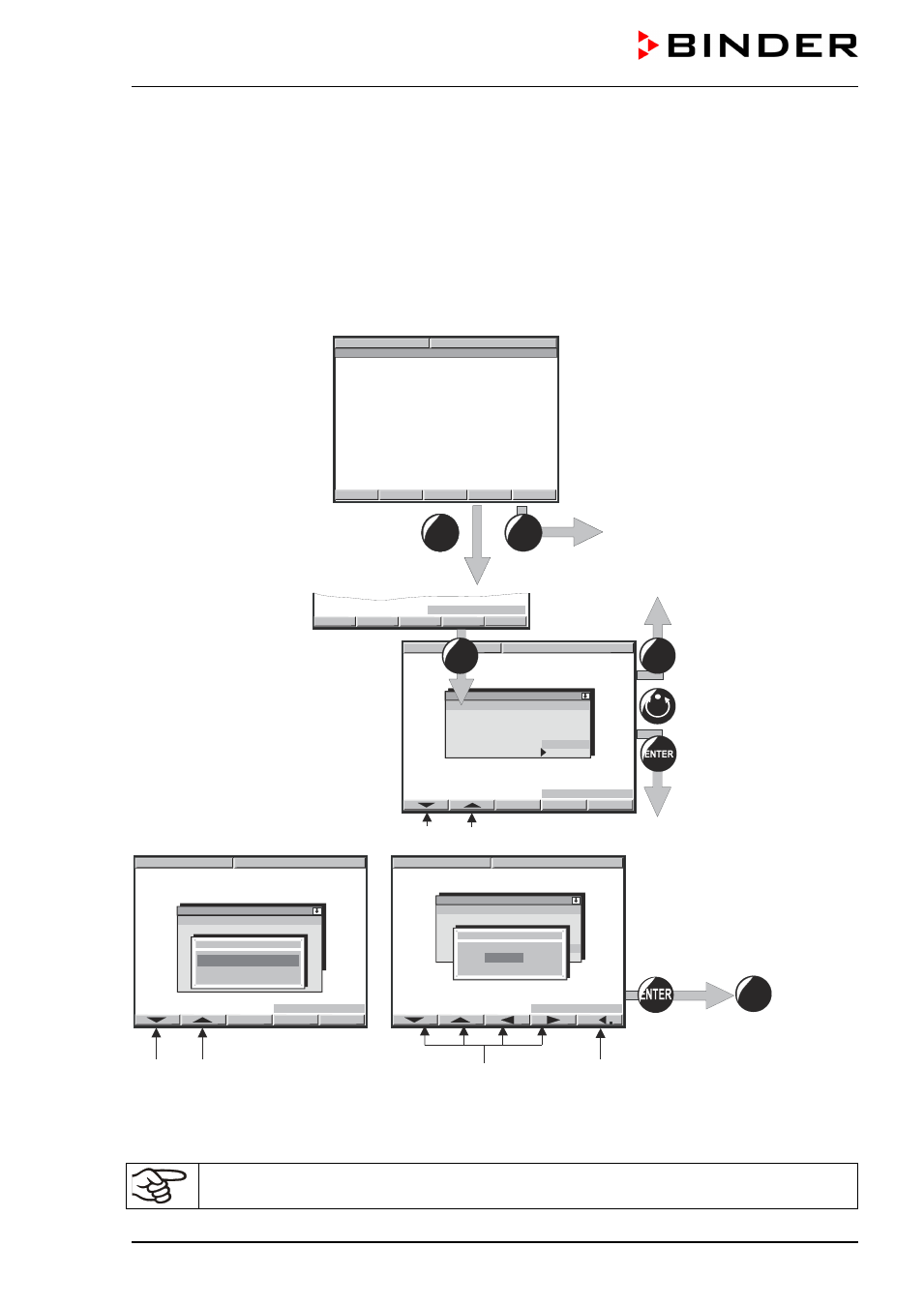

8.1 Sollwerteingabe
W X
CONFIG HAND PGM VIEW->
08:43:55 15.12.13
CONFIG CONFIG CONFIG
FAN
50.0
%
Grundstellung
Keine Heizfunktion,
Lüfter dreht mit 50 % Drehzahl
(werkseitige Einstellung).
Umschaltung in Festwertbetrieb
Seitenwechsel
Mit Pfeiltasten wechseln zwischen Temperatur-Sollwert, Lüfterdrehzahl und Steuerkontakten
Pfeiltasten zur Auswahl der Steuerkontakte
(Steuerkontakt 1 = Luftklappensteller)
AUS = Luftklappe geschlossen
EIN = Luftklappe offen
Pfeiltasten zur
Werteingabe
Taste zum Verschieben der
Kommastelle
Tastaturverriegelung über Schlüsselschalter (Option, Kap. 11.10) zur Sollwerteingabe entrie-
geln.
08:43:55 15.12.13
HAND
08:43:55 15.12.13
Stererkontakte
Contact 1
Contact 2
Contact 3
Contact 4
Contact 5
Contact 6
Contact 7
Contact 8
Ein
Aus
Aus
Aus
Aus
Aus
Aus
Aus
HAND
Contact 1
Aus
Ein
Hand-Mode
TEMP
FAN
Steuerkontakte
+40.0 °C
+80.0 %
TEMP
+0060.0 °C
EXIT
08:43:55 15.03.13
HAND
HAND
Hand-Mode
TEMP
SPEED
Steuerkontakte
+29.3 °C
+80.0 %
Hand-Mode
TEMP
FAN SPEED
Steuerkontakte
+40.0 °C
+50.0 %
PGM CONFIG W VIEW->
EXIT
