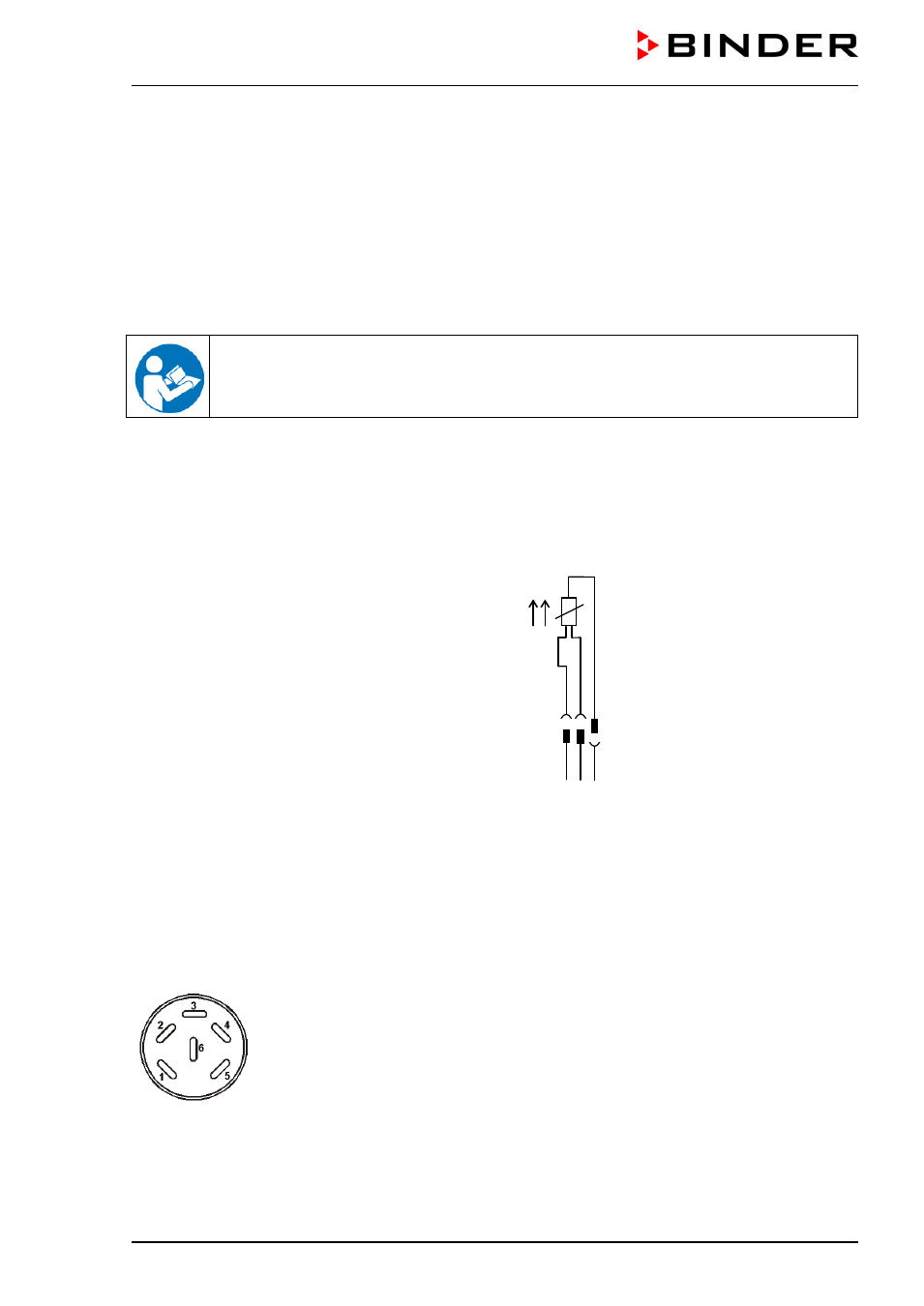

11.4 Datenlogger Kit (Option)
BINDER Datenlogger Kits bieten ein unabhängiges Langzeit-Messsystem für Temperatur. Sie verfügen
über eine Tastatur und eine große LCD Anzeige, Alarmfunktionen und Echtzeituhrfunktion. Die Messda-
ten werden im Data Logger aufgezeichnet und können nach Ende der Messung über die RS232 Schnitt-
stelle des Datenlogger ausgelesen werden. Das Messintervall ist programmierbar, es können bis zu
64000 Messwerte gespeichert werden. Zum Auslesen der Daten dient die Data Logger Evaluation Soft-
ware. Ein kombiniertes Alarm- und Statusprotokoll kann direkt auf einen seriellen Drucker ausgegeben
werden.
Data Logger Kit T 350: Temperaturbereich 0 °C bis +350 °C
Ausführliche Hinweise zur Installation und zum Betrieb des BINDER Datenloggers entneh-
men Sie bitte der Montageanleitung Art. Nr. 7001-0204 sowie der Originalbetriebsanleitung
des Herstellers, die dem Datenlogger beiliegen.
11.5 Zusätzlicher flexibler Pt 100 Temperaturfühler (Option)
Bei dieser Option kann über einen zusätzlichen flexiblen Pt 100 Temperatursensor die Innenraumtempe-
ratur oder die Temperatur des Beschickungsgutes von einem unabhängigen Erfassungssystem mit Pt
100 Eingang erfasst werden. Das Schutzrohr der Sensorspitze des flexiblen Pt 100 kann in Flüssigkeiten
eingetaucht werden.
Technische Daten des Pt 100 Sensors:
•
Dreileitertechnik
•
Klasse B (DIN EN 60751)
•
Temperaturbereich bis 320 °C
•
Schutzrohr 45 mm lang aus Edelstahl
Werkstoff Nr. 1.4501
Lemobuchse
Lemostecker
Abbildung 11: Option Pt 100 Temperaturfühler
11.6 Analogausgang für Temperatur (Option)
Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet. Die-
ser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte verwen-
det werden.
Der Anschluss ist als DIN-Buchse an der Geräterückseite wie folgt ausgeführt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
Temperaturbereich: 0 °C bis 300 °C
Ein passender DIN Stecker ist beigefügt.
Abbildung 12: DIN-Buchse für Option Analogausgang
1 2 3
1 2 3
2 3
1
