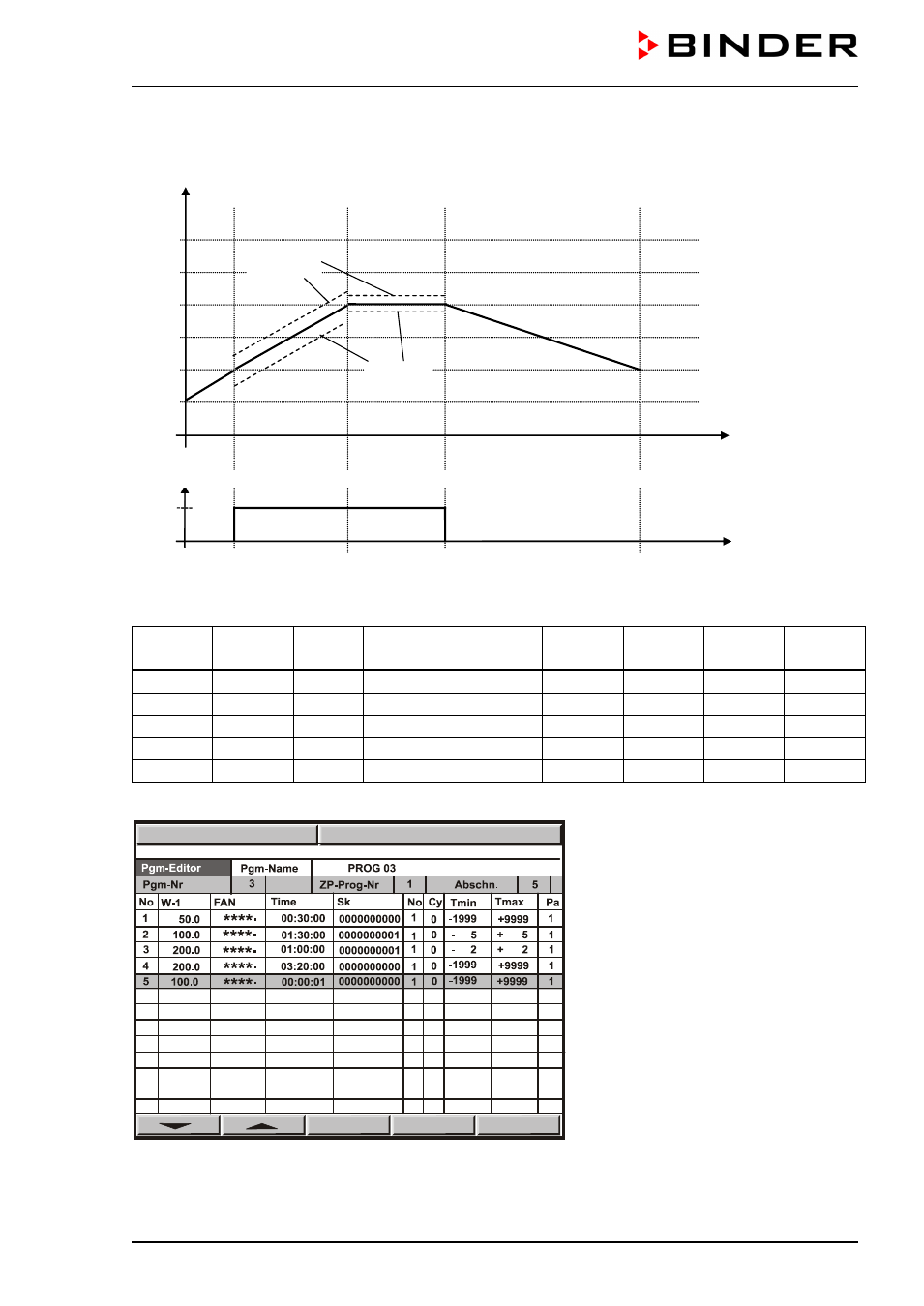

Programmeingabe als Sollwertrampe (Beispiel)
Ein
Aus t/min.
Steuerkontakt 1 = Luftklappe
W/°C
t/min.
01 02 03 04
0
50
100
150
200
250
30 120 180 380
05
Toleranz-
minimum
Toleranz-
maximum
Programmtabelle zur Grafik:
Abschnitt Sollwert
Temp.
Lüfter Abschnitts-
dauer
Steuer-
kontakt 1
Zielab-
schnitt
Zyklen-
Anzahl
Tol.-Min. Tol.-Max.
01 50 100 % 00:30:00 Aus 1 0 -1999 +9999
02 100 100 % 01:30:00 Ein 1 0 -5 +5
03 200 100 % 01:00:00 Ein 1 0 -2 +2
04 200 100 % 03:20:00 Aus 1 0 -1999 +9999
05 100 100 % 00:00:01 Aus 1 0 -1999 +9999
Tragen Sie diese Daten nun in die Programmtabelle eines der 25 Programmplätze des Reglers MB1 ein:
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
