6. Plotten der Schilder
Nach Eingabe aller benötigten Beschriftungssequenzen können die zu beschrifteten
Schilder bedruckt werden. In der linken oberen Ecke des Bildschirms steht die
Information. . Um die Beschriftungsdaten plotten zu können, muss der EMS-2
eingeschaltet und mit dem entsprechenden Datenkabel verbunden sein.
Klicken Sie auf das Druckersymbol in der Icon-Leiste
am oberen Bildschirmrand. Die Software prüft zunächst,
ob sich der EMS-2 im Plotmodus befindet. Sollten Sie für
dieses Gerät die Gravieroption nutzen, so könnte sich
das Gerät auch im Graviermodus befinden. Ist das der
Fall, erhalten Sie Anweisungen, um den EMS-2 in den
Plotmodus zu versetzen. Nach der Bestätigung der Anweisungen, wird die
Prüfung erneut durchgeführt. Nun prüft die
Software, ob die aufgelegten Aufnahmen mit
dem Druckauftrag übereinstimmen. Ist dieses
nicht der Fall, erscheint eine entsprechende Warnmeldung, die bestätigt werden muss.

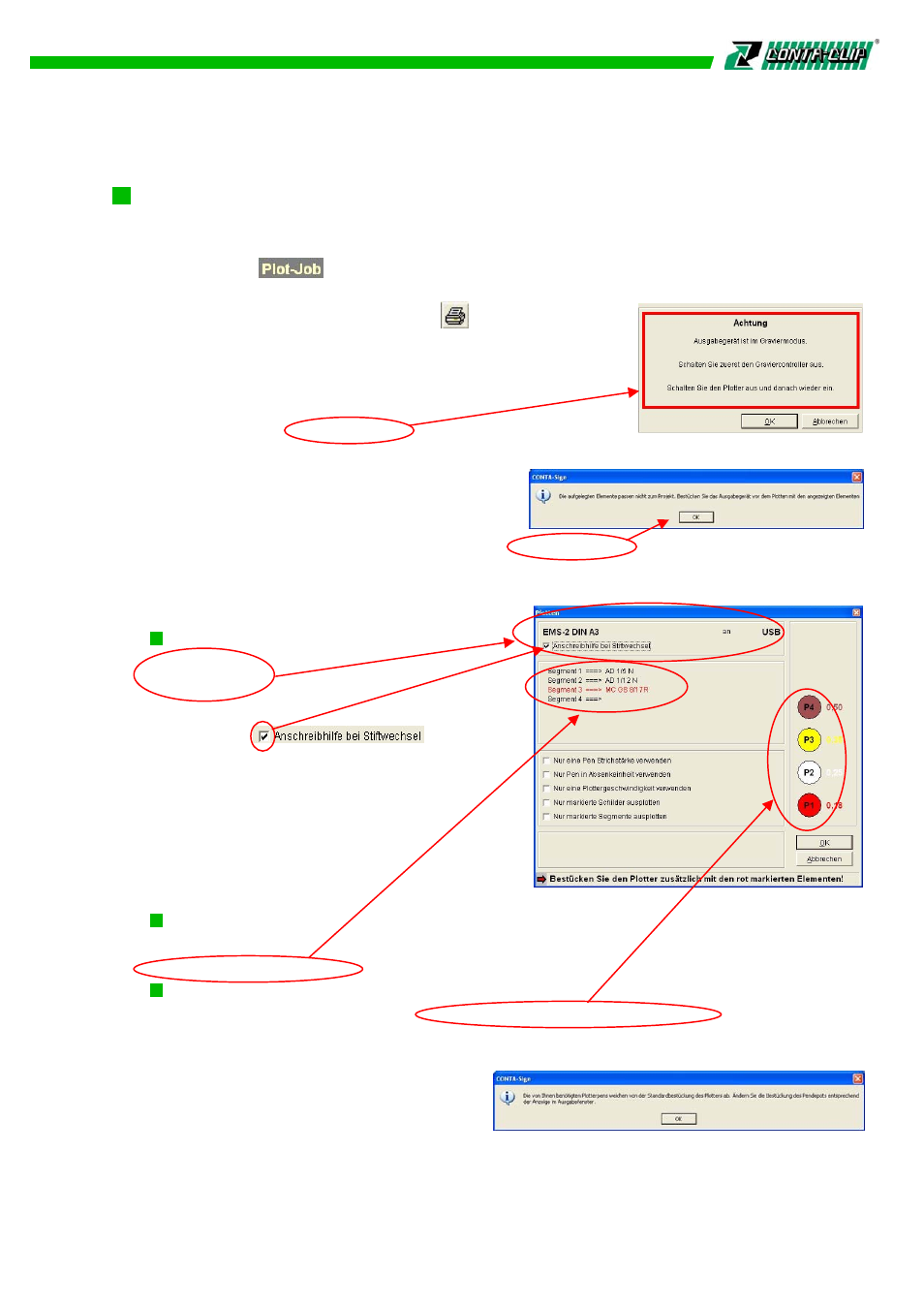

Mit der Bestätigung öffnet sich das Druckformular und es erscheinen folgende
Informationen und Einstellmöglichkeiten:
Im oberen Teil des Fensters werden das
Ausgabegerät sowie die eingestellte
Schnittstelle angezeigt.
Weiterhin können Sie die Anschreibhilfe über
die Klickbox
ein oder
ausschalten.
Bei eingeschalteter Anschreibhilfe, fährt der
Plotterpen vor der Beschriftung zu dem
jeweiligen Anschreibplättchen neben dem
Pen-Depot und schreibt den Pen an, damit
auch vom ersten Schild an eine saubere
Beschriftung erfolgen kann.
In der Mitte werden die auf dem EMS-2 liegenden Aufnahmen angezeigt. Stimmen
die Aufnahmen nicht mit dem zu plottenden Projekt überein, wird die einzulegende
Aufnahme in roter Schrift angezeigt.
An dem rechten Rand des Fensters sind die für den jeweiligen Druckauftrag
verwendeten Plotterpens mit den verschiedenen Strichstärken farbig gekennzeichnet.
Werden Plotterpens mit Strichstärken
größer als 0,5 mm verwendet, wird eine
Meldung ausgegeben, die darauf
hinweist, dass von der
Standardbestückung abgewichen wurde.
