CONTA-CLIP CONTA-Sign 4.3 Benutzerhandbuch
Seite 23
8.1 Beispiel zur Erstellung von Schildern gleicher Größe
zum Plotten und Gravieren.
Rufen Sie den Elementdesigner wie oben beschrieben über die Menüleiste
> Extras > Kennzeichnungselemente > Designer für eine Schildgröße auf.

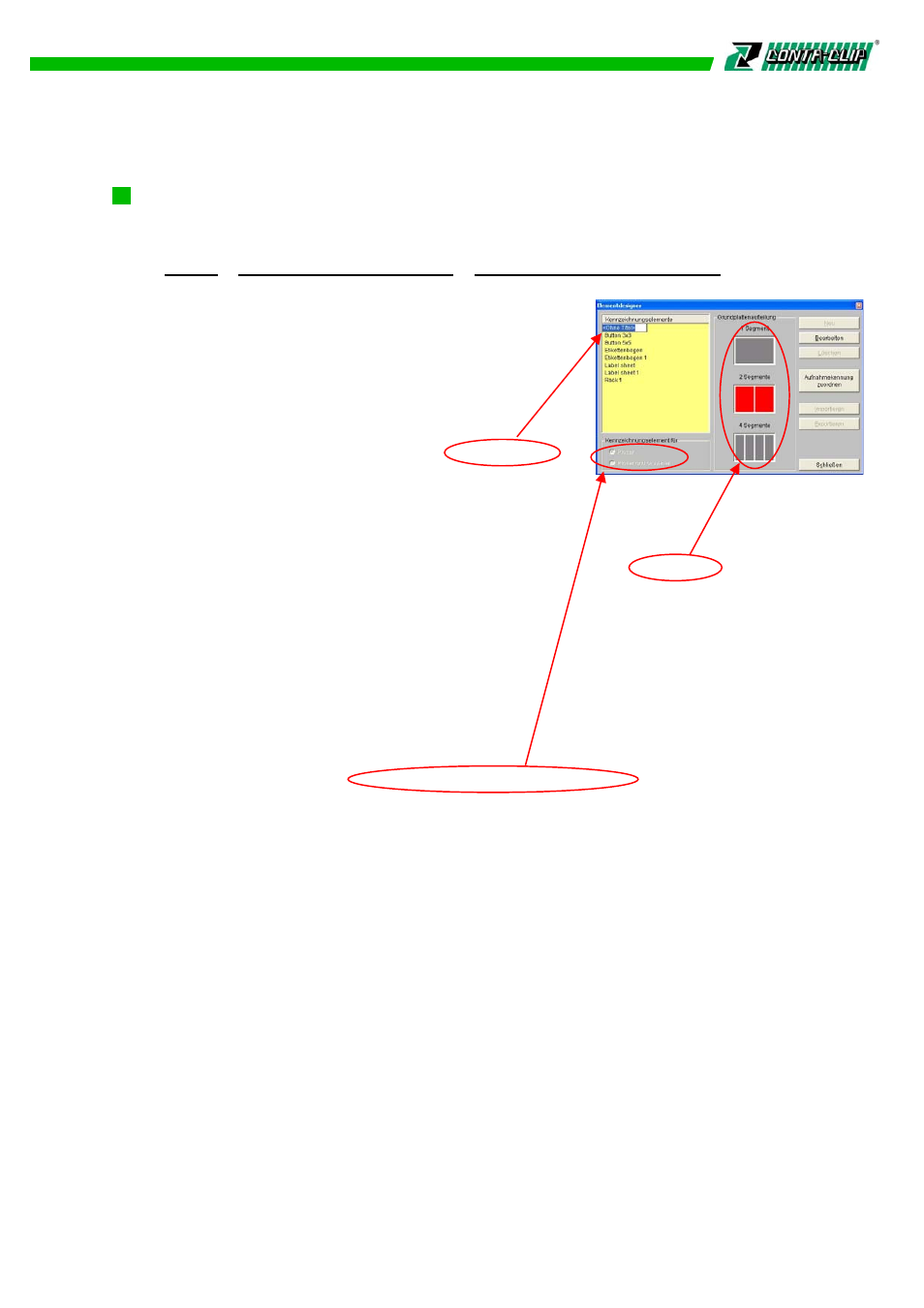

Es erscheint nun das folgende Fenster:
Hier können Sie, indem Sie den Button Neu betätigen
ein neues Kennzeichnungselement anlegen. Es ist
ratsam, die Elementerkennung des Plotters zu
verwenden, da Sie später das angelegte
Kennzeichnungselement leichter finden können. Nach
dem Anklicken erscheint im Fenster <Ohne Titel>.
Sie können hier einen Namen für das zu erzeugende
Kennzeichnungselement festlegen.
Wenn Sie die Erkennung nicht nutzen wollen, Sie arbeiten Off-line (ohne mit dem
EMS-2 verbunden zu sein), müssen Sie festlegen, welche Aufnahme verwendet
werden soll, eine kleine, mittlere oder große Aufnahme je nach vorhandenem Plotter.
Die Zuweisung des Projekts zur tatsächlichen Aufnahme kann jederzeit später
erfolgen. Sobald Sie wieder mit dem EMS-2 verbunden sind, legen Sie die Aufnahme,
für die Sie das Projekt anlegen möchten auf den Plotter und betätigen den
Button Aufnahmekennung zuordnen.
Voreingestellt ist die Aufnahme, die Material von der Größe DIN A4 aufnehmen kann.
Im linken unteren Teil des geöffneten Fensters wird festgelegt, ob das neue
Kennzeichnungsmaterial nur beschriftet oder auch graviert werden soll. Diese Button
sind jedoch nur aktiv, wenn die Aufnahme erkannt oder zugewiesen worden ist.
Sind diese Einstellungen durchgeführt, so klicken Sie auf Bearbeiten.
Hinweis: Gravieren wird nur auf bestimmten Aufnahmeplatten zugelassen.
