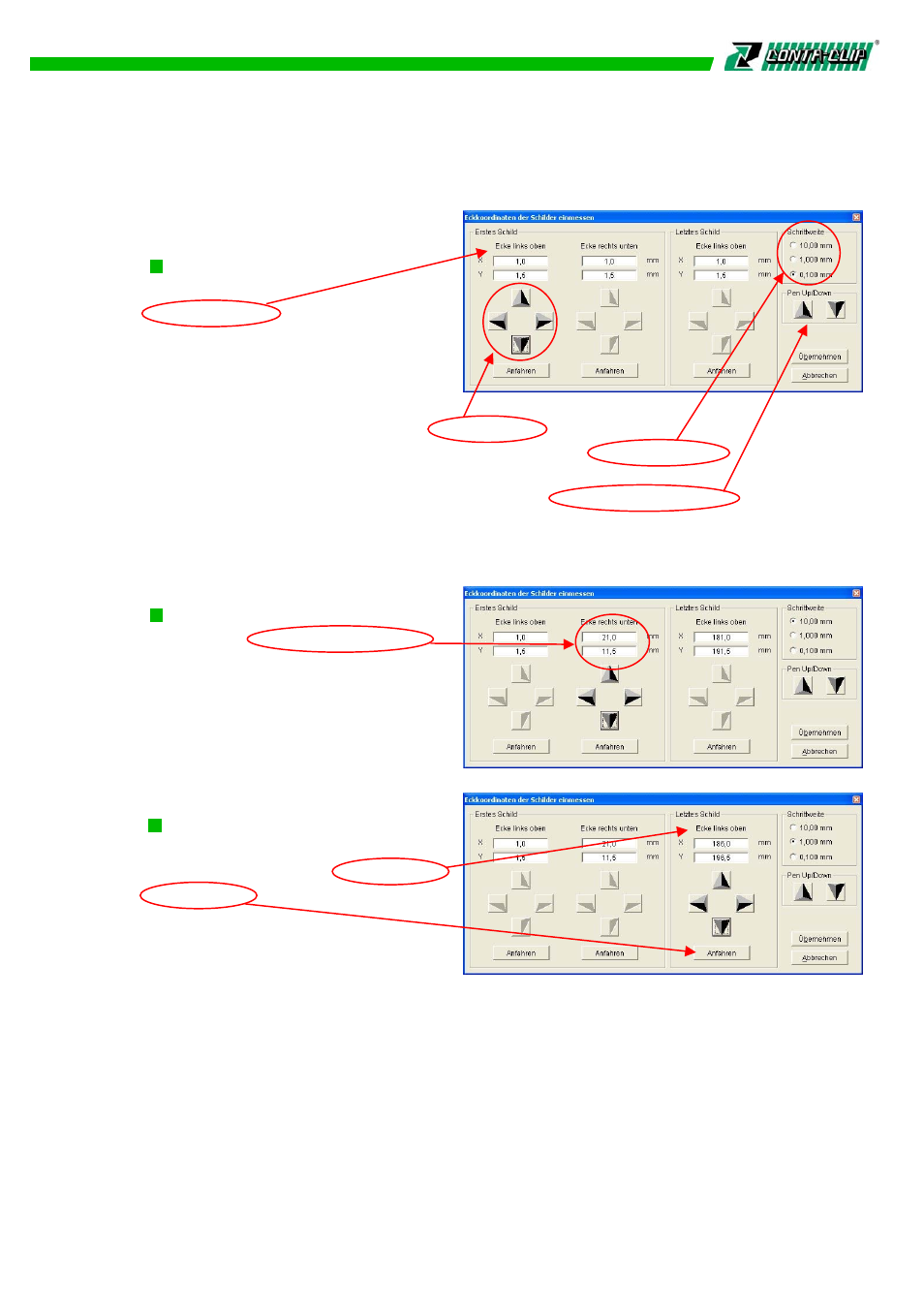

Zum Einmessen gehen Sie folgendermaßen vor:
Bestimmen Sie zuerst die exakte
Position der linken oberen Ecke des
ersten Schildes in der Matrix. Hierzu
klicken Sie auf den ganz links im
Fenster stehenden Button Anfahren.
Der Schreibarm des Plotters fährt nun in die linke obere Ecke des Plotterfeldes. Mit
den entsprechenden abgebildeten Cursortasten können Sie nun die exakte Position
der linken oberen Ecke des ersten Schildes anfahren. Die Schrittweite pro betätigter
Cursortaste können Sie im Fenster oben rechts auswählen. Wenn Sie die Position der
Ecke angefahren haben, können Sie mit Hilfe der Pen Up/Down-Taste überprüfen, ob
Sie die exakte Position getroffen haben. Die jeweiligen Koordinaten werden in mm
angezeigt, ausgehend von der Null-Position.
Bestimmen Sie nun die exakte
Position der unteren rechten Ecke
des ersten Schildes.
Gehen Sie hier in gleicher Weise vor,
wie zuvor bei der Ermittlung der
oberen linken Ecke beschrieben.
Bestimmen Sie nun die linke obere
Ecke des letzten Schildes in dieser
Matrix. Fahren Sie das letzte Schild
rechts unten an und verfahren hier
wieder genauso wie zuvor
beschrieben.
Nach der Bestimmung dieser drei Punkte ist das Kennzeichnungselement komplett
eingemessen. Sie können nun die ermittelten Werte mit dem Betätigen des Button
Übernehmen speichern. Das Fenster Einmessen wird geschlossen und Sie befinden
sich wieder auf der vorherigen Seite.
