Client Explorer
Der CP-Link 3 Client Explorer ist ein Werkzeug zur Überwachung der Funktion von CP-Link 3. Im Client Explorer werden
Warnungen, Fehlermeldungen, und Statusinformationen der verschiedenen Komponenten von CP-Link 3 angezeigt.

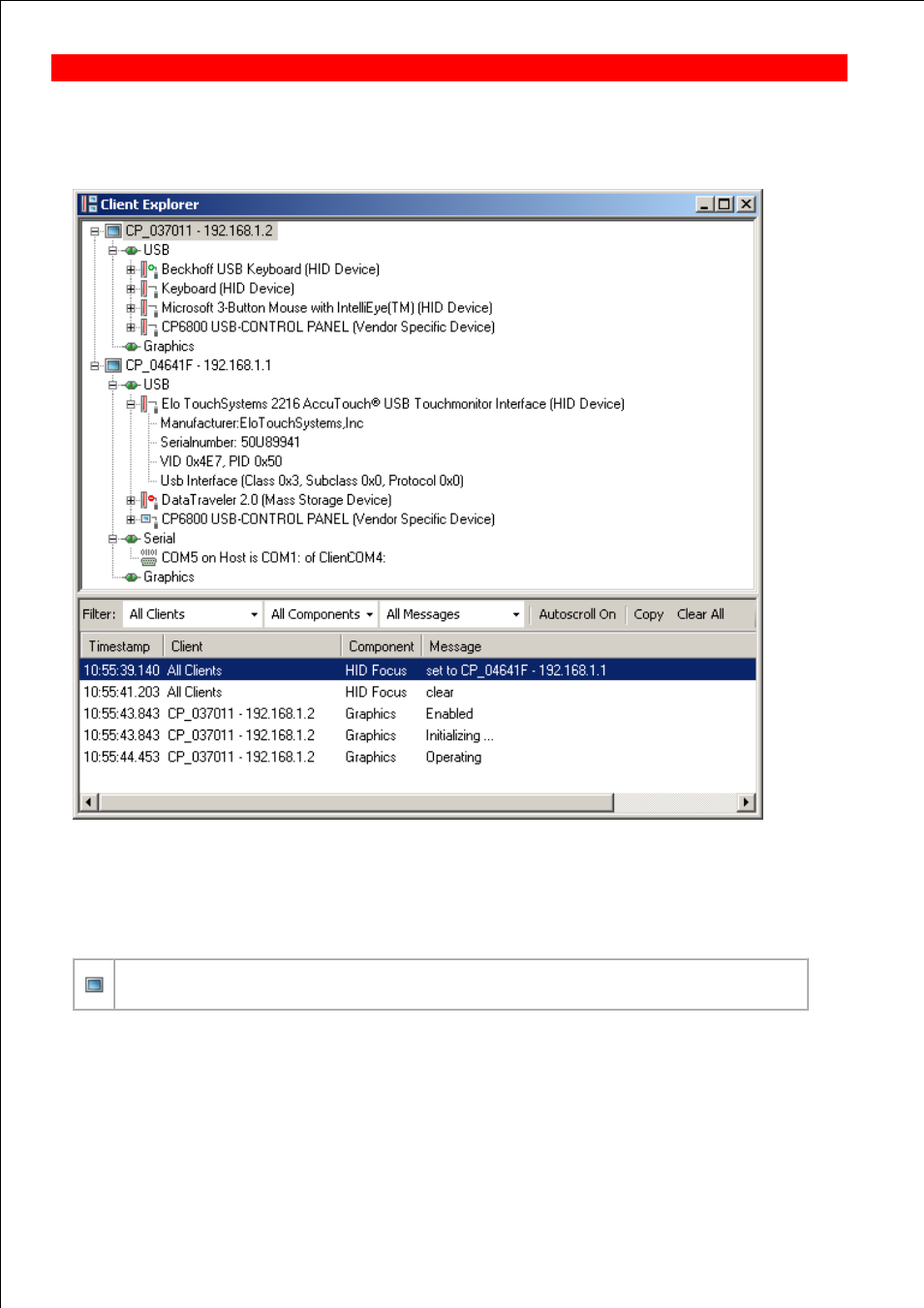

Die Benutzeroberfläche des Client Explorer ist wie folgt aufgebaut:
Im oberen Teil wird eine Baumstruktur dargestellt, welche einerseits die aktuell aktivierte CP-Link 3 Konfiguration
widerspiegelt und andererseits aktuelle Statusinformationen enthält. Im unteren Teil befindet sich ein Nachrichtenfenster
in dem Warnungen, Fehlermeldungen und Statusinformationen in Textform ausgegeben werden.
Die Hierarchie der Baumstruktur:
1. Die Knoten in der ersten Ebene entsprechen jeweils einem Client:
Der Text des Knotens enthält den Namen des Clients und dessen IP-Adresse entsprechend der
aktuellen Konfiguration.
2. Die Knoten in der zweiten Ebene entsprechen den CP-Link 3 Komponenten "Virtual-USB", "Virtual-Serial Ports" und
"Virtual Graphics" des Clients, wobei nur für die in der Konfiguration aktivierten Komponenten ein entsprechender
Knoten dargestellt wird. Das Icon eines solchen Knotens gibt gleichzeitig Auskunft über den aktuellen Status der
Komponente:
BECKHOFF CP-Link 3: Funktionsüberwachung
