PROFIBUS
Feldbus Box für PROFIBUS 21

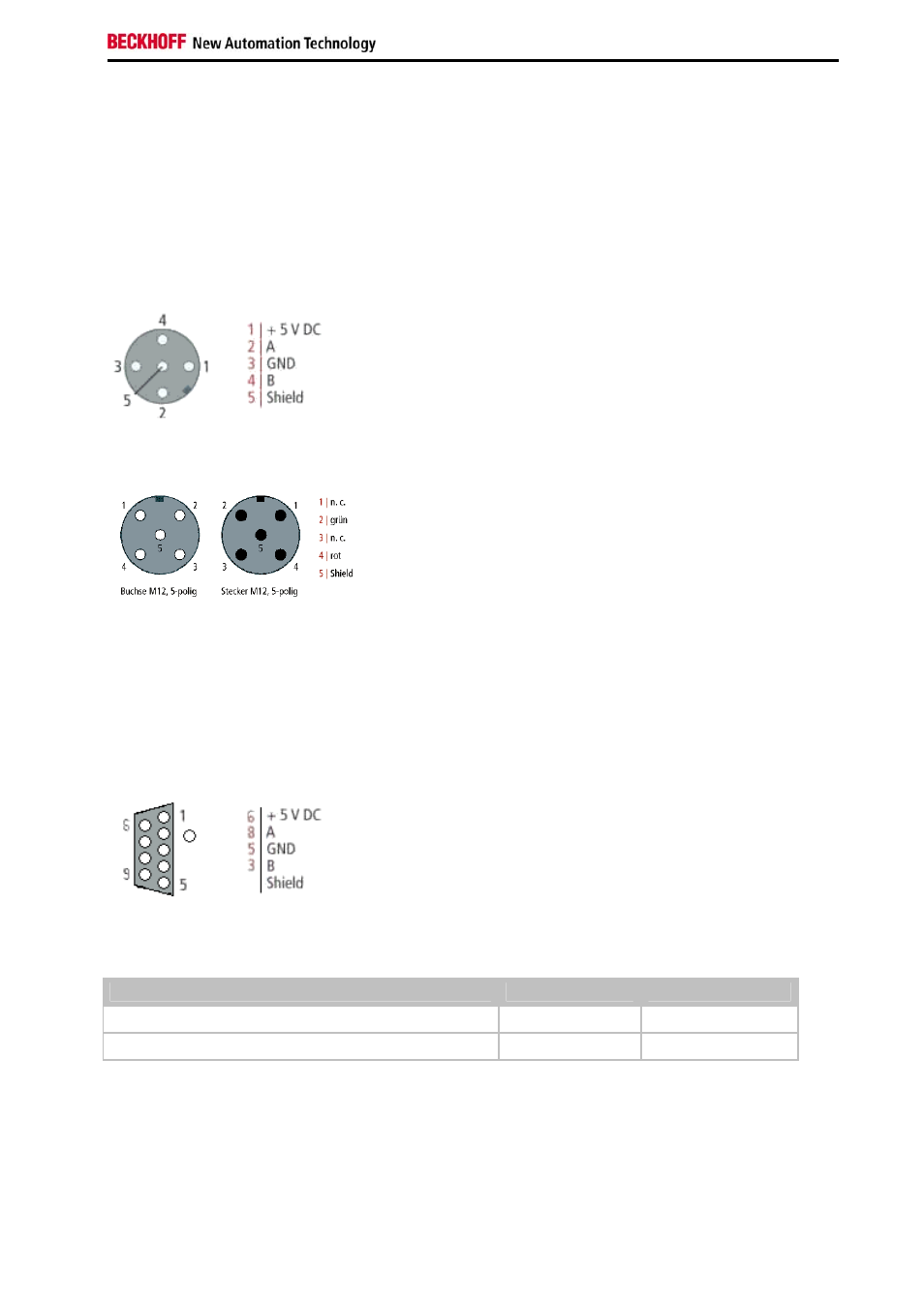

PROFIBUS-Anschluss
M12 Rundsteckverbinder
Die M12 Buchse ist invers codiert und besitzt 5 Stifte. Stift 1 überträgt 5 V
DC
und Stift 3 überträgt GND für den aktiven
Abschlusswiderstand. Diese dürfen auf keinen Fall für andere Funktionen missbraucht werden, da dies zu Zerstörung
des Gerätes führen kann. Stift 2 und Stift 4 übertragen die Signale des PROFIBUS. Diese dürfen auf keinen Fall
getauscht werden, da sonst die Kommunikation gestört ist. Stift 5 ist überträgt den Schirm (Shield) der kapazitiv mit
der Grundfläche der Feldbus Box verbunden ist.
Pinbelegung M12 Buchse (-B310)
Pinbelegung M12 Buchse/Stecker (-B318)
Neunpoliger D-Sub
Stift 6 überträgt 5 V
DC
und Stift 5 GND für den aktiven Abschlusswiderstand. Diese dürfen auf keinen Fall für andere
Funktionen missbraucht werden, da dies zu Zerstörung des Gerätes führen kann. Stift 3 und Stift 8 übertragen die
Signale des PROFIBUS. Diese dürfen auf keinen Fall getauscht werden, da sonst die Kommunikation gestört ist.
Pinbelegung der PROFIBUS D-Sub Buchse
Leitungsfarben PROFIBUS
PROFIBUS Leitung M12 D-Sub
B rot Stift 4 Stift 3
A grün Stift 2 Stift 8
