PROFIBUS
Feldbus Box für PROFIBUS
27
Allgemein
Übersicht
Aktualisierung des Prozessabbilds
Funktion
Der Start des K-Bus-Zyklusses (IP-Link) kann zyklisch (Prozessabbildaktualisierung: freilaufend) oder synchron zum
Empfang des DP-Data_Exchange-Telegramms (Prozessabbildaktualisierung: zyklussynchron) erfolgen. Wenn die
Prozessabbildaktualisierung auf zyklussynchron eingestellt ist, wird nach dem Empfang des Data_Exchange-
Telegramms der K-Bus-Zyklus gestartet, anderenfalls wird der K-Bus-Zyklus (IP-Link) unabhängig von den

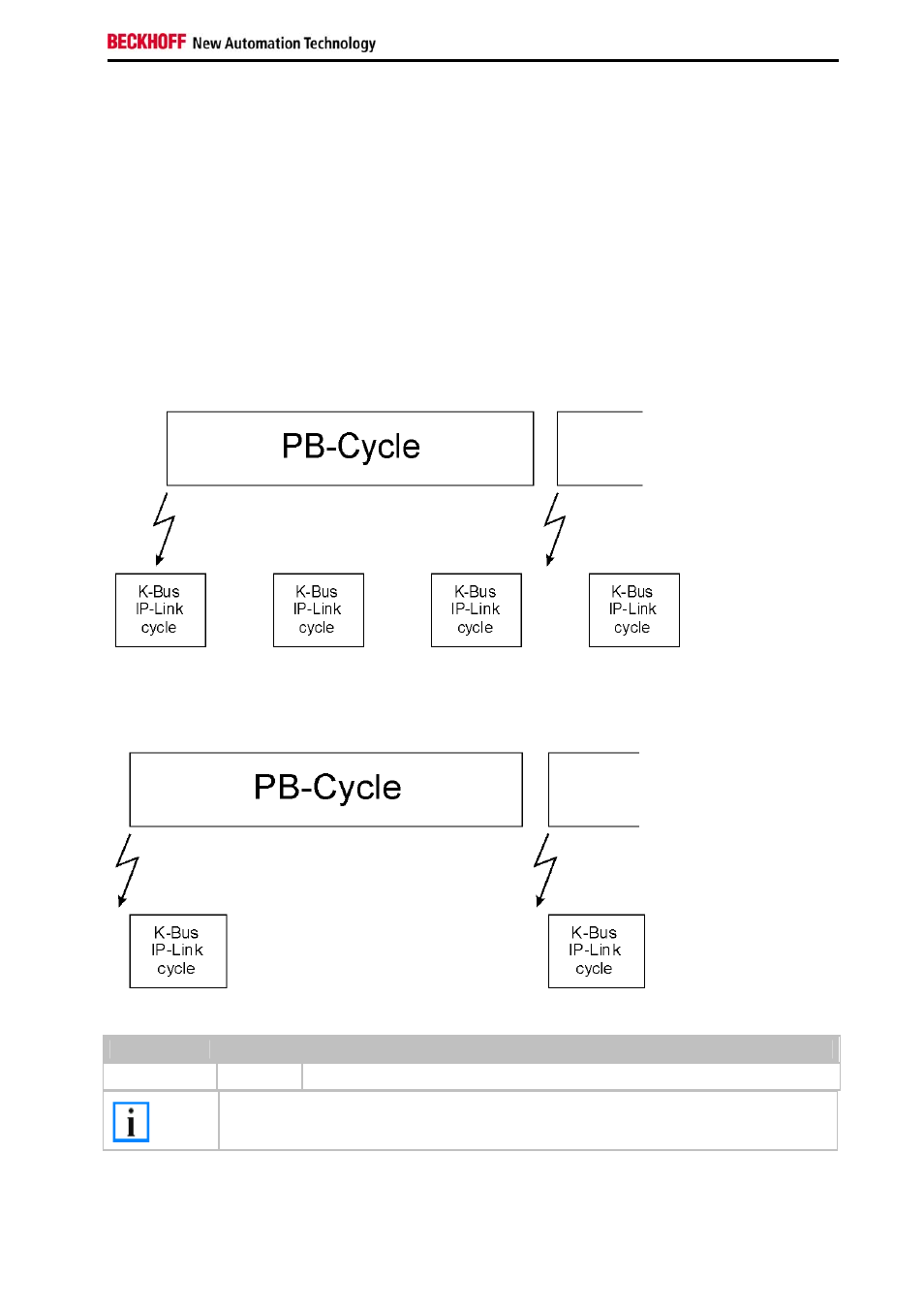

Data_Exchange-Telegrammen gestartet. Nachfolgend ist schematisch die zyklussynchrone bzw. freilaufende
Prozessabbildaktualisierung dargestellt.
Free Run
Bild: Free-Run-Mode
Synchron
Bild: Schema Prozessabbildaktualisierung
Byte
Bit
Beschreibung
9 6
Prozessabbildaktualisierung
Hinweis
Bei der Parametrierung der Funktion Prozessabbildaktualisierung sind insbesondere
die Lauf- und Reaktionszeiten des Gesamtsystems zu beachten.
