Parametrierung und Inbetriebnahme
Feldbus Box für PROFIBUS 41

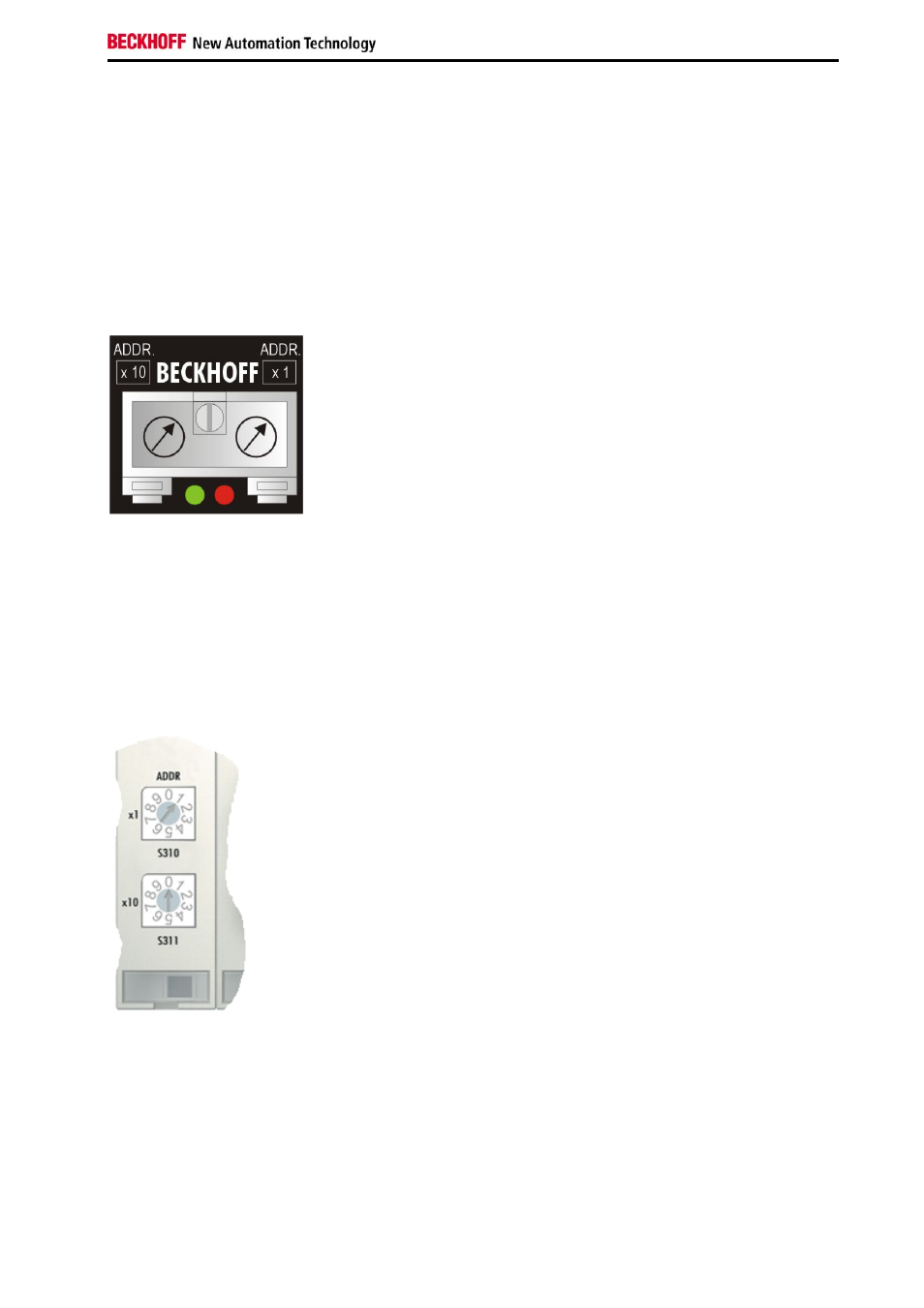

Adressierung
Die Adresse einer Profibusstation wird ist über zwei Drehwahlschalter eingestellt. Die Default-Einstellung beträgt 11.
Es sind alle Adressen erlaubt, allerdings darf jede Adresse im Netzwerk nur einmal vorkommen. Die Adresse wird im
ausgeschalteten Zustand von Feldbus Box (Buskoppler) geändert. Lösen Sie dazu bei der Feldbus Box die
Abdeckung. Verändern Sie mit Hilfe eines Schraubendrehers die Schalter auf die gewünschte Position. Beachten Sie
dabei, dass die Schalter richtig einrasten. Der linke Schalter ist der Zehner-Multiplikator und der rechte Schalter der
Einer-Multiplikator. Die Adressänderung wird aktiv, sobald das Modul eingeschaltet wird.
Feldbus Box
Beispiel
Sie wollen Adresse 34 einstellen.
Linker Drehwahlschalter: 3
Rechter Drehwahlschalter: 4
Buskoppler
Der untere Schalter S311 ist der Zehner Multiplikator und
der obere Schalter S310 der Einer Multiplikator.
