Parametrierung und Inbetriebnahme
48
Feldbus Box für PROFIBUS
Beispiel Siemens S7

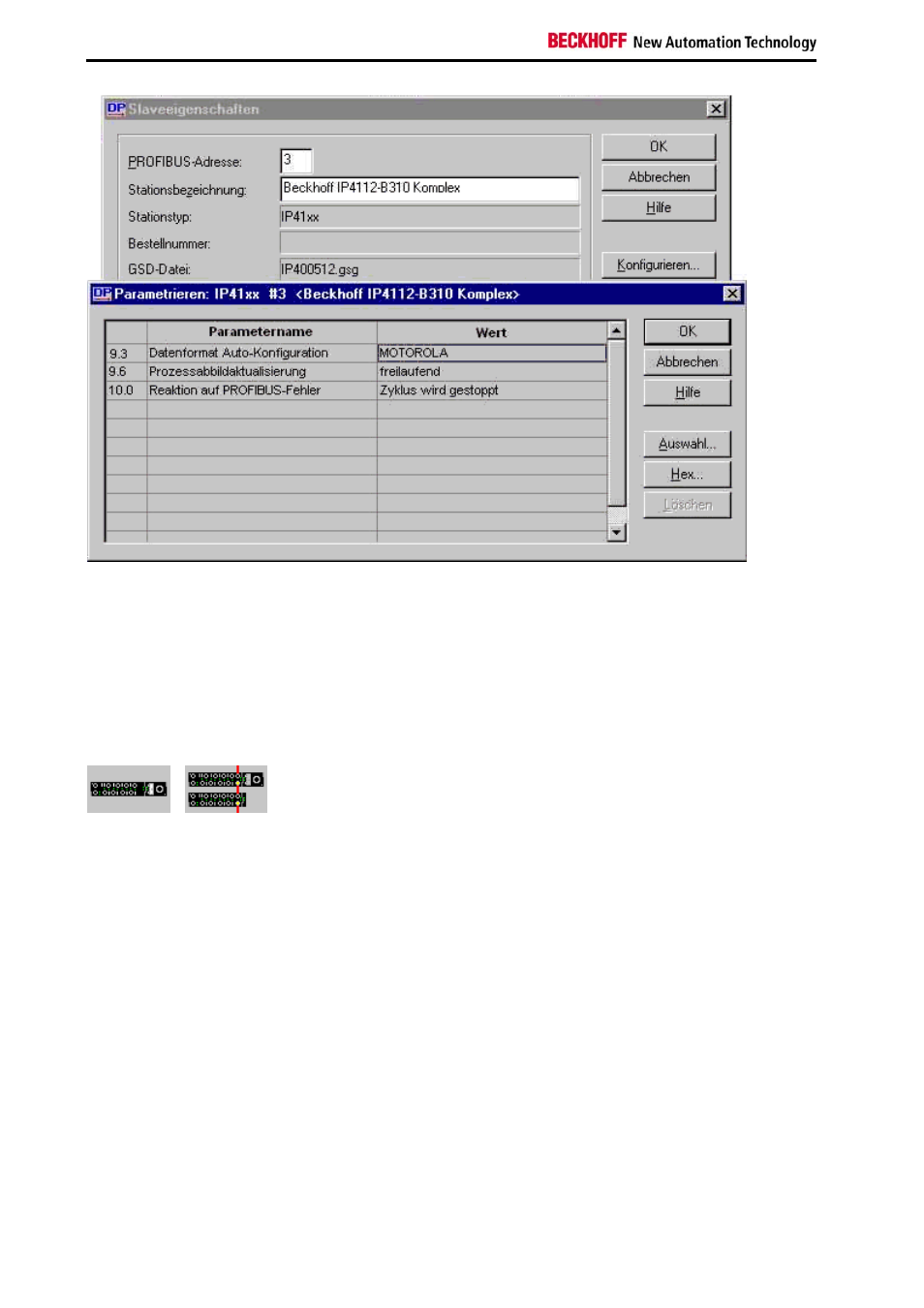

Konfiguration: Siemens S7-Steuerung
Einfügen der Bilder
Um in der Siemens Software den Geräten ein Bild zuzuweisen müssen diese in in das Verzeichnis
Step7\S7Data\ncbmp kopiert werden.
IPxxxx-B310 IL230x-B310/C310
Einfügen der GSD Dateien
Gehen sie in den Hardwarekatalog ihrer Step7 unter Extras\Neue GSD instalieren.
Wählen sie das Verzeichnis aus, in dem sich die Beckhoff GSD befinden und importieren Sie die Dateien.
Sie finden diese dann im Hardware Katalog unter Profibus-DP\Weiter Feldgeräte\I/O.
