BECKHOFF PROFIBUS Benutzerhandbuch
Seite 52
Parametrierung und Inbetriebnahme
50
Feldbus Box für PROFIBUS

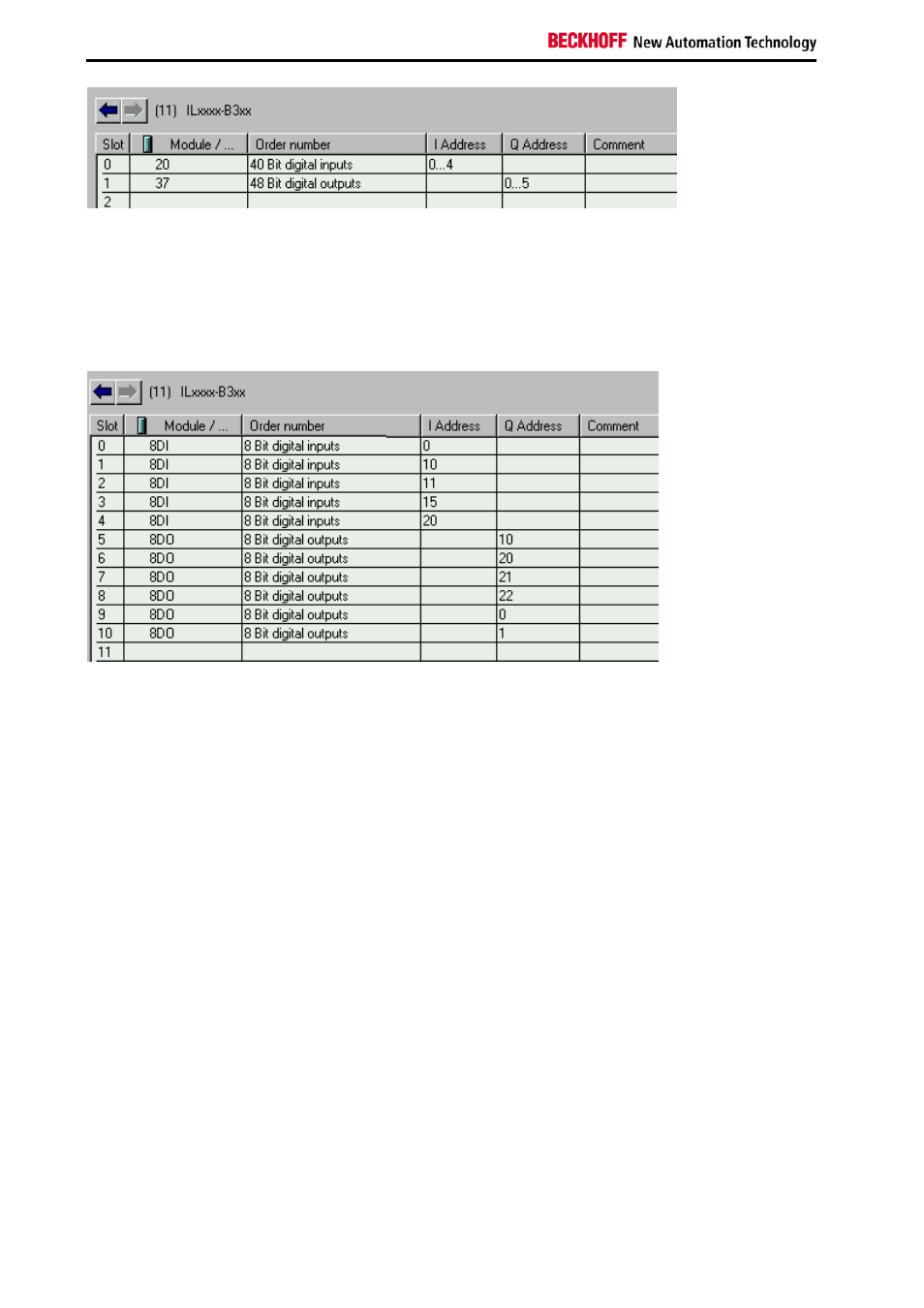

Beispiel:
1 x IL2301-B310
4 x IE1001
5 x IE2001
Die gleiche Konfiguration kann man auch wie folgt erstellen. Vorteil dieser Art ist es, dass jedes Byte eine
unterschiedliche Adresse bekommt und wenn ein digitales Erweiterungsmodul eingeführt wird sich die Adressen der
anderen Module nicht verschiebt. Maximal können 64 Module eingeführt werden (0-63 Slots).
Konfiguration IL230x-B31x Modul mit komplexen und digitale
Ein-/Ausgängen
Komplexe Module mappen sich als erstes in das Prozessabbild, daher müssen erst alle komplexen Module in der
Reihenfolge wie diese am IP-Link hängen eingetragen werden und anschließlicht die digitalen Signale auf ein Byte
aufgerundet.
Beispiel:
1 x IL2301-B310
1 x IE3102 kompaktes Mapping
