Diagnose-LEDs
Feldbus Box für PROFIBUS
61
Überprüfung der IP-Link-Verbindung
Ein IP-Link-Kabel mit auf beiden Seiten korrekt konfektionierten IP-Link-Steckern garantiert eine fehlerfrei
Übertragung.

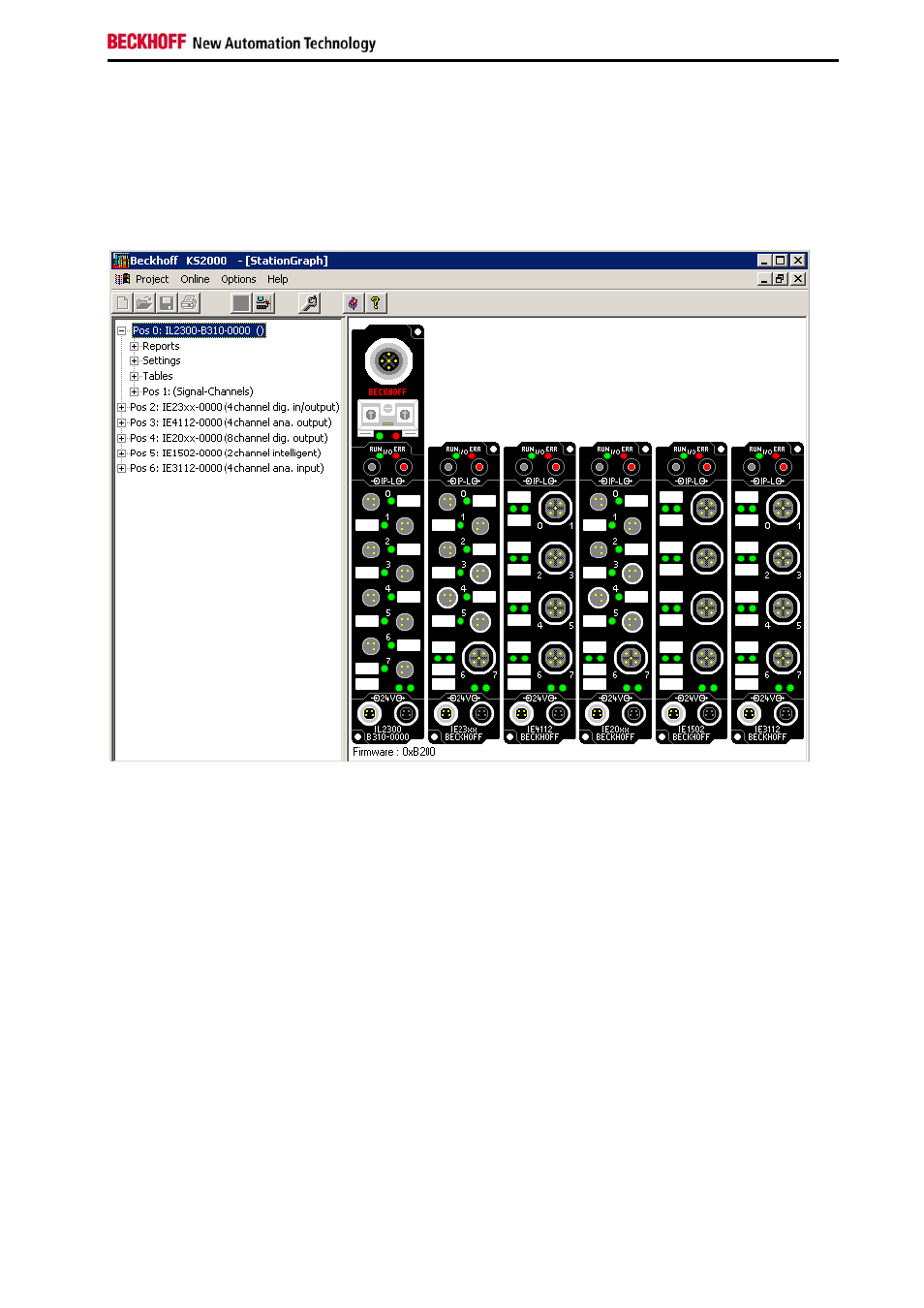

Eine nachträgliche Prüfung der Übertragungsqualität und eine Fehlersuche ist mit der Konfigurationssoftware
KS2000 möglich.
Hierzu sollte die Steuerung (z.B. ein PC mit Profibus-Karte) am Feldbus des Koppler Box angeschlossen sein und
diese zyklisch mit Daten versorgen, oder die Koppler Box sollte mit der KS2000 auf freilaufend geschaltet werden.
Als Ergebnis sollte die I/O RUN LED auf dem Kopplermodul hellgrün leuchten. Dies zeigt, dass ein Datenaustausch
mit den angeschlossenen Erweiterungsbox Modulen stattfindet. Eine rot flackernde I/O ERR LED zeigt fehlerhafte IP-
Link-Telegramme an! Telegramme werden wie bei auch jedem Feldbussystem im Fehlerfall wiederholt, so dass eine
Übertragung der Daten gewährleistet ist.
