BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 1.4 19
4.5 Allgemeine Übersicht (AX5160 und AX5172)

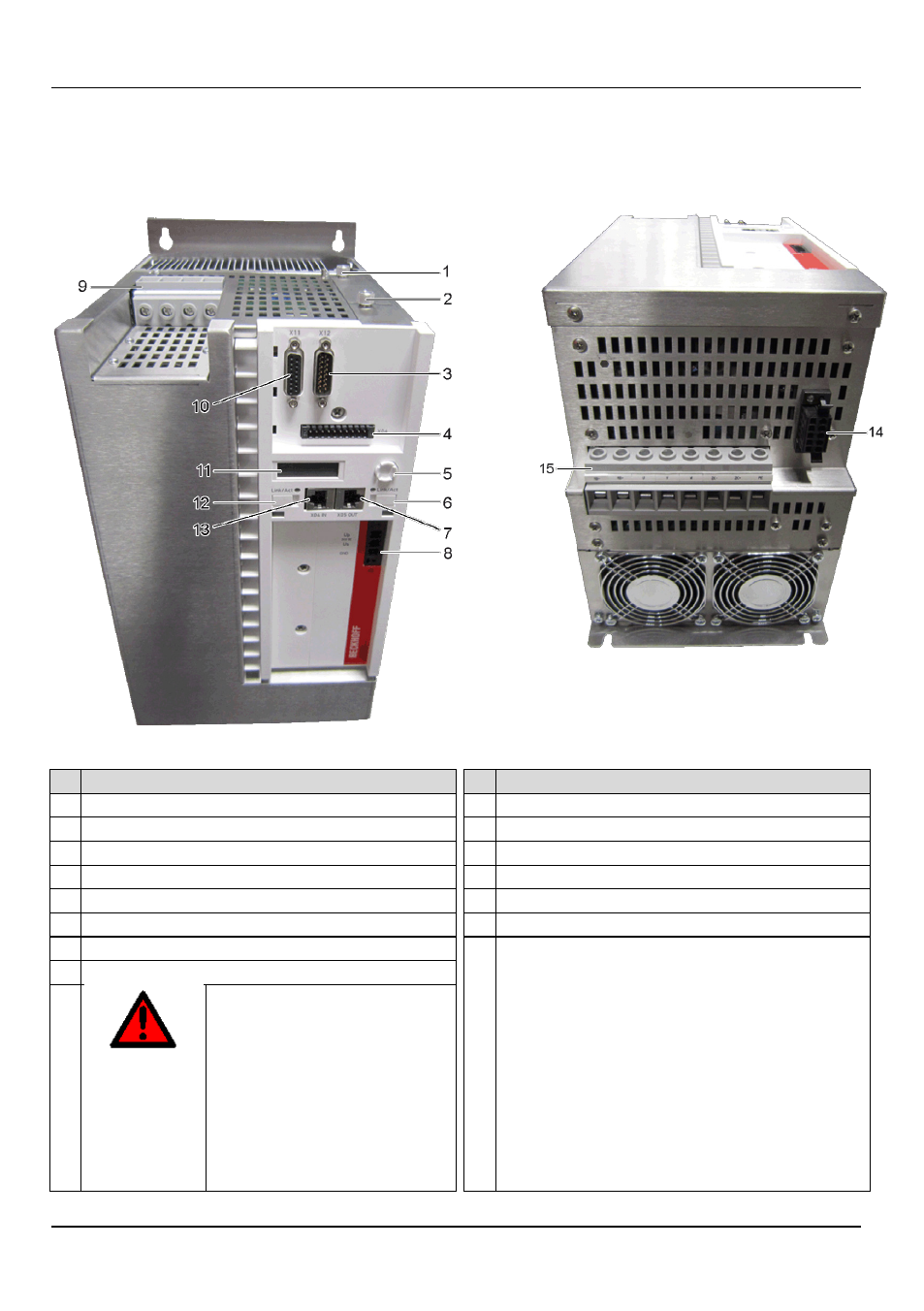

Bei dem unten abgebildeten Servoverstärker handelt es sich um einen AX5172, der AX5160
ist baugleich.
Beschreibung der Positionen:
Nr Bezeichnung Nr Bezeichnung
1 X4x – Optionsschacht für Erweiterungskarten 9 X01 – Netzspannungsversorgung 400 – 480 V
2 X3x – Optionsschacht für Safety-Card 10 X12 – Feedback-Anschluss, Resolver
3 X11 – Feedback-Anschluss, Encoder 11 Display
4 X06 – Anschluss für digitale Ein- / Ausgänge 12 Schild zur freien Beschriftung
5 Navigationswippe 13 X04 – Buchse für den EtherCAT Eingang
6 Schild zur freien Beschriftung 14 X14 – Sensor für Motortemperatur und Bremse
7 X05 – Buchse für den EtherCAT Ausgang 15 Anschluss für den externen Bremswiderstand
8 X03 – Spannungsversorgung 24 V DC Eingang Zwischenkreis Ausgang (890 V DC Spannung).
DANGER
890 V DC Spannung an den
Zwischenkreisklemmen .
Nach Abschalten des Geräts
liegt noch 15 Minuten
lebensgefährliche Spannung
an. Wenn die Spannung
unter 50 V abgesunken ist,
ist ein gefahrloses Arbeiten
möglich. (Spannung prüfen)
Motoranschluss (U, V, W, PE)
