4 Produktbeschreibung BECKHOFF Drive Technology
24 Version: 1.4 AX5000

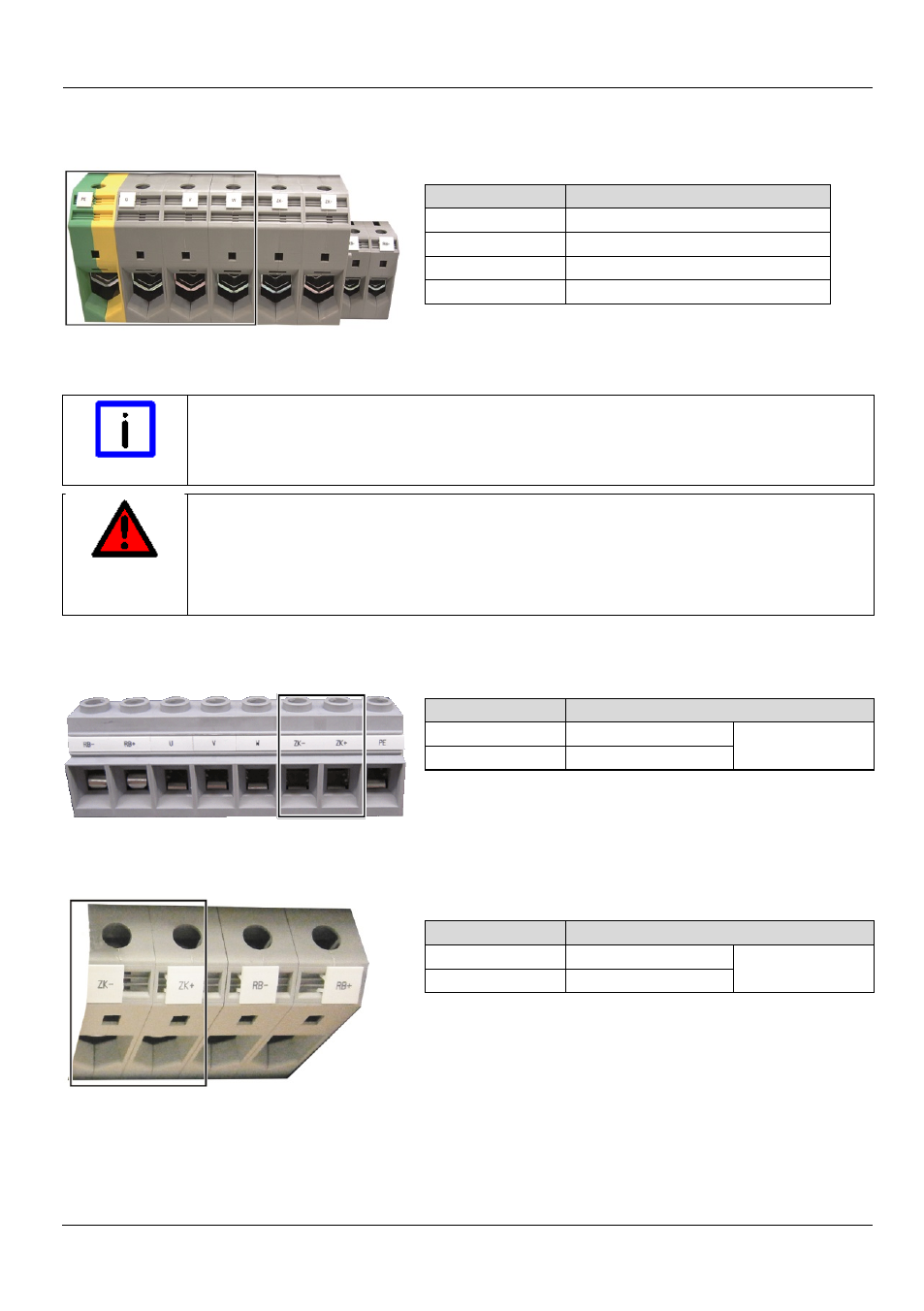

4.8.3.3 AX5192 und AX5193
Klemmstelle Anschluss
U Motoranschluss U
V Motoranschluss V
W Motoranschluss W
PE Schutzleiter
4.8.4 X02 – Zwischenkreisverbund (aktuell nicht zulässig!)
Hinweis
Zwischenkreis
Ein Zwischenkreisverbund ist aktuell nicht zulässig!
DANGER
Akute Verletzungsgefahr durch hohe elektrische Spannung!
890 V DC Spannung an den Zwischenkreisklemmen ZK+ und ZK-. Nach
Abschalten des Geräts liegt beim AX5160/AX5172 noch 15 Minuten, beim
AX5190/AX5191 noch 30 Minuten und beim AX5192/AX5193 noch 45
Minuten lebensgefährliche Spannung an. (Spannung prüfen)
4.8.4.1
AX5160 - AX5172
Klemmstelle Anschluss
ZK + Zwischenkreis + Aktuell nicht
zulässig! ZK – Zwischenkreis –
4.8.4.2
AX5190 - AX5191
Klemmstelle Anschluss
ZK + Zwischenkreis + Aktuell nicht
zulässig! ZK – Zwischenkreis –
