5 Installation BECKHOFF Drive Technology
34 Version: 1.4 AX5000

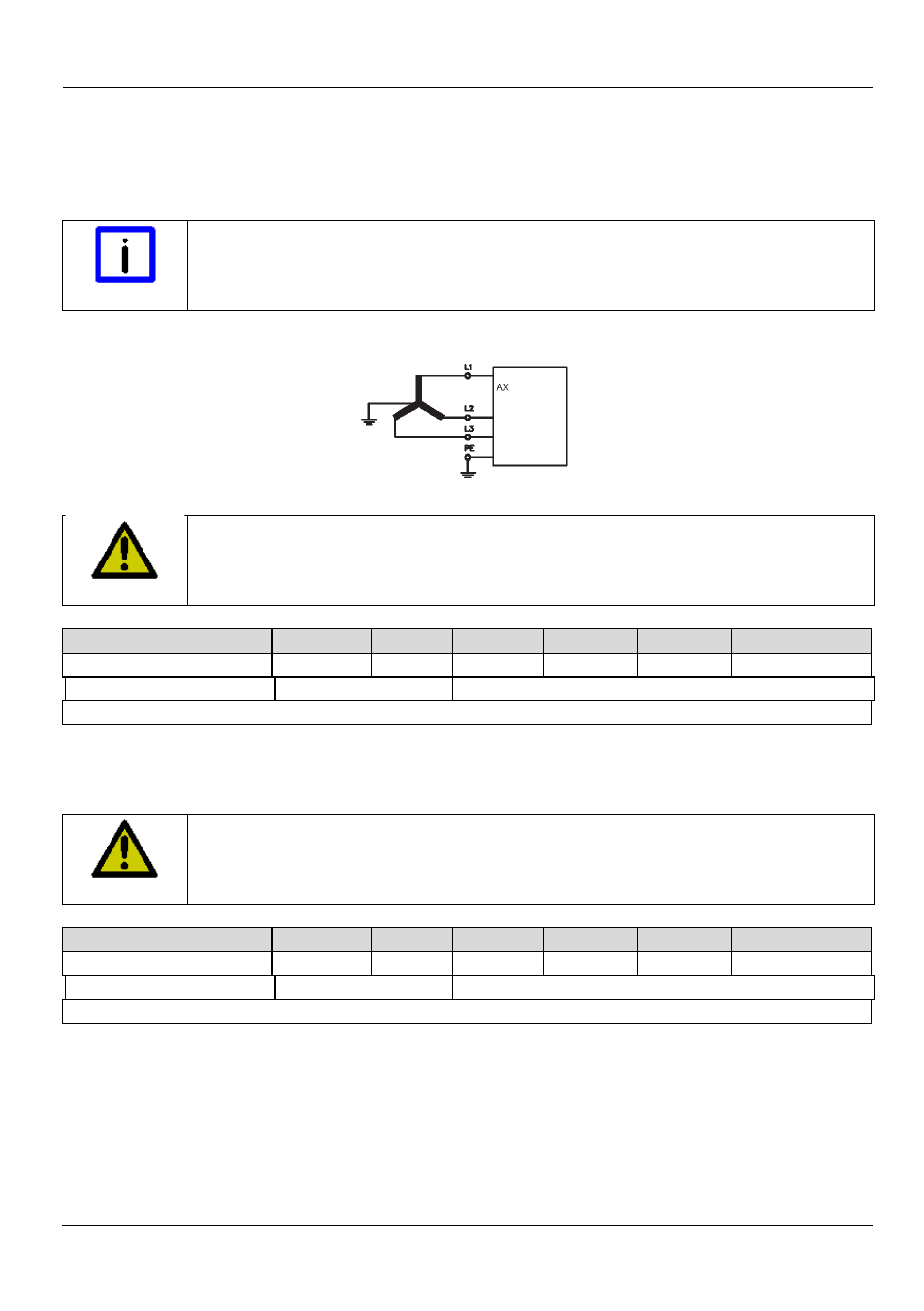

5.2.1 Leistungsanschluss an das Versorgungsnetz (X01)
Die Servoverstärker der Baureihe AX5000 sind mit einem Weitspannungseingang „ X01“
ausgestattet und können an Spannungssysteme 3-phasig 400 V
AC -10%
bis
3-phasig 480 V
AC +10%
angeschlossen werden.
Hinweis
Nachfolgend wird der Anschluss an das Standardversorgungsnetz (TT/TN)
mit geerdetem Mittelpunkt beschrieben. Anschlüsse an andere
Versorgungsnetze sind nicht zulässig.
3-phasig 400
-10%
– 480
+10%
V
AC
5.2.1.1
Externe Absicherung der Einzelgeräte, CE-Konform
VORSICHT
Brandgefahr durch Kurzschluss!
Die empfohlenen Sicherungen dienen dem Leitungsschutz, die
Servoverstärker sind mit einem integrierten Selbstschutz ausgerüstet.
Absicherung AX5160 AX5172 AX5190 AX5191 AX5192 AX5193
AC Einspeisung (max.) *) 80 A 100 A 125 A 160 A 200 A 224 A
24 V Einspeisung (max.) 4 AT 10 AT
Bremswiderstand elektronisch
*) Es sind Netzsicherungen der Betriebsklasse „gG“ nach IEC60269 oder
Sicherungsautomaten mit Charakteristik „C“ zu verwenden.
5.2.1.2 Externe Absicherung der Einzelgeräte, UL-Konform
VORSICHT
Brandgefahr durch Kurzschluss!
Die empfohlenen Sicherungen dienen dem Leitungsschutz, die
Servoverstärker sind mit einem integrierten Selbstschutz ausgerüstet.
Absicherung AX5160 AX5172 AX5190 AX5191 AX5192 AX5193
AC Einspeisung (max.) *)
24 V Einspeisung (max.) 4 AT 10 AT
Bremswiderstand elektronisch
*) Es sind Netzsicherungen der Betriebsklasse „gG“ nach IEC60269 oder
Sicherungsautomaten mit Charakteristik „C“ zu verwenden.
