BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 1.4 25

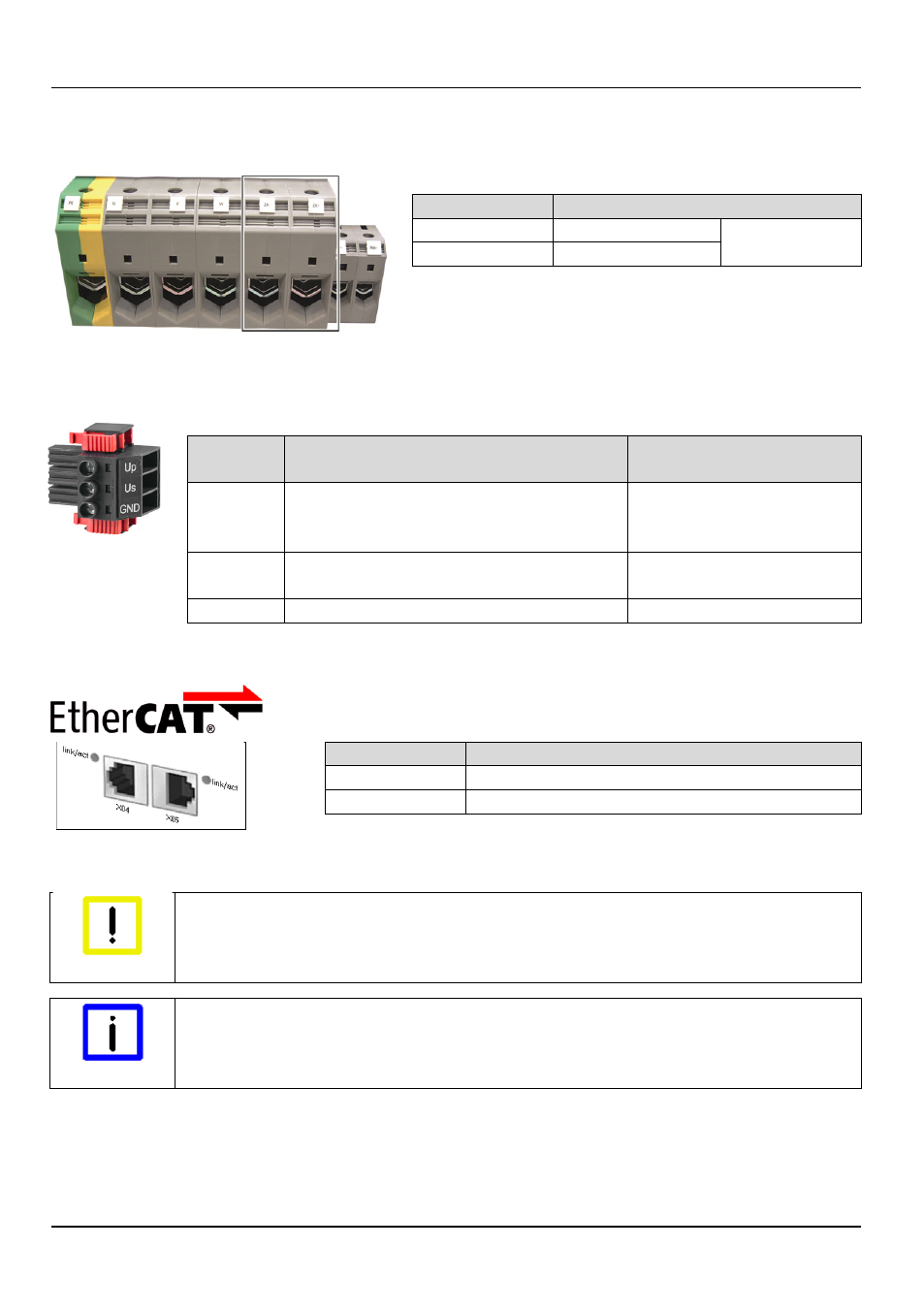

4.8.4.3 AX5192 - AX5193
Klemmstelle Anschluss
ZK + Zwischenkreis + Aktuell nicht
zulässig! ZK – Zwischenkreis –
4.8.5 X03 – 24 V
DC
Versorgung
Klemm-
stelle
Anschluss Stromaufnahme
U
p
+ 24 V
DC -0/+25%
- Peripherie (z.B. sepa-
rate Bremsspannung)
abhängig von den ange-
schlossenen Verbrauchern
(siehe X06 und X14)
U
s
+ 24 V
DC ±25%
- Systemversorgung 60 A-72 A = 3 A
90 A-170 A = 10 A
GND GND
4.8.6 X04, X05 – EtherCAT Anbindung
Klemmstelle Anschluss
X04 (IN) ankommende EtherCAT-Leitung
X05 (OUT) weiterführende EtherCAT-Leitung
4.8.7 X06 – Digitale I/O’s
Achtung
Zerstörung des AX5000!
An diesem Steckverbinder keine externe Einspeisung vornehmen, er wird
über die 24 V Versorgung (U
p
) von Stecker X03 versorgt.
Hinweis
Ausgangsstrom
Die angegebenen Ausgangsströme sind max. Werte. Die tatsächlichen
Werte hängen von Ihrer aktuellen Konfiguration ab.
