BECKHOFF AX5000 60 A - 170 A - Handbuch (Seite 27)

BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 1.4 27

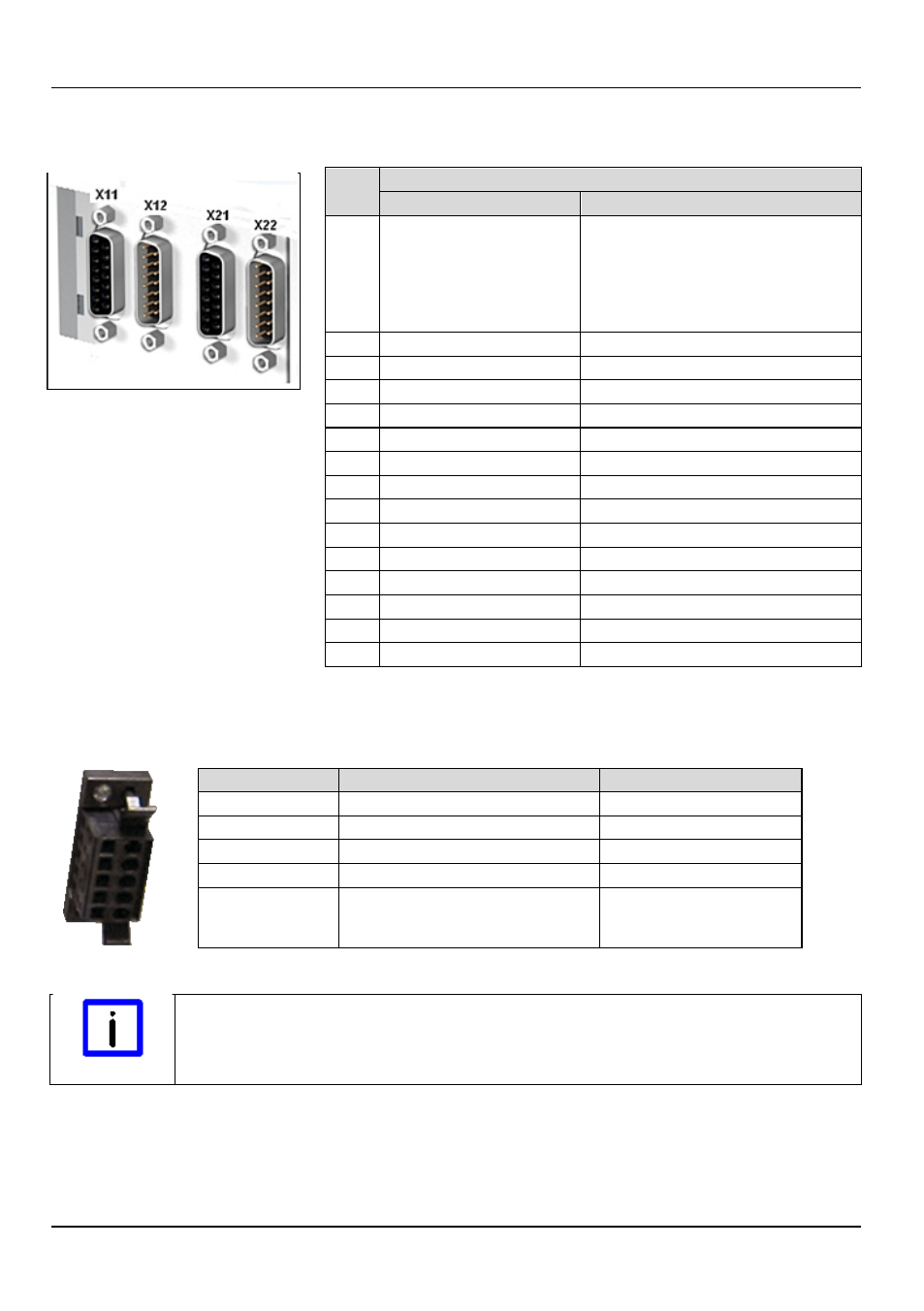

4.8.9 X12 – Resolver / Hall
Pin
Feedbacksystem
Resolver analoger Hallsenor
1 Temp. (nur PTC,
Klixon oder
Bimetall!)
Schaltschwelle:
1300 Ω ± 3%
n.c.
2 AGND n.c.
3 COS - (S3) n.c.
4 SIN - (S4) n.c.
5 REF - (R2) n.c.
6 n.c. SIN 1Vpp
7 n.c. -120° oder -90° 1Vpp *
8 n.c. U
S
_9 V (Versorgung)
9 Temp._GND n.c.
10 COS + (S1) n.c.
11 SIN + (S2) n.c.
12 REF + (R1) n.c.
13 n.c. REFSIN 1Vpp
14 n.c. REF -120° oder -90° 1Vpp *
15 n.c. GND (Versorgung)
*) Der Winkel muss konfiguriert werden
4.8.10 X14 – Motorbremse, Thermokontakt
Klemmstelle Anschluss Ausgangsstrom
T- Temp. - *
T+ Temp. + *
PE Schirm der Signalpärchen
B- Bremse GND
B+ Bremse (U
p
) + max. 2,2 A
*) Schalter, KTY 83-1xx oder KTY 84-1xx
Hinweis
Ausgangsstrom
Der angegebene Ausgangsstrom ist der max. Wert. Der tatsächliche Wert
hängt von Ihrer aktuellen Konfiguration ab.
