4 Produktbeschreibung
BECKHOFF
Drive Technology
20
Version: 1.4
AX5000
4.6

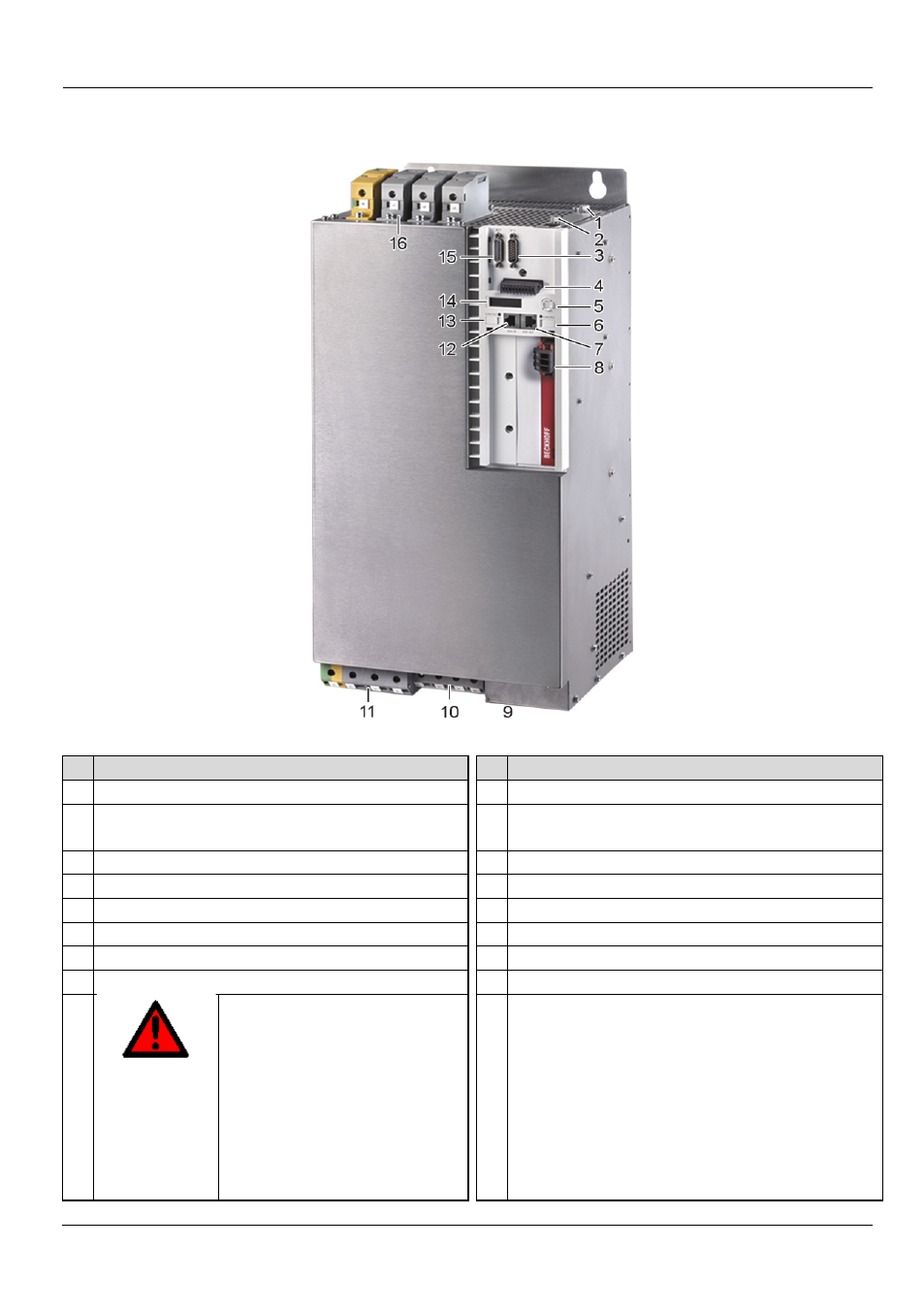

Allgemeine Übersicht (AX5190 und AX5191)
Beschreibung der Positionen:
Nr Bezeichnung
Nr Bezeichnung
1 X4x – Optionsschacht für Erweiterungskarten 9 X14 – Sensor für Motortemperatur und Bremse
2 X3x – Optionsschacht für Safety-Card
10 Zwischenkreis Ausgang (890 V DC Spannung)
Anschluss für den externen Bremswiderstand
3 X11 – Feedback-Anschluss, Encoder
11 Motoranschluss (U, V, W, PE)
4 X06 – Anschluss für digitale Ein- / Ausgänge 12 X04 – Buchse für den EtherCAT Eingang
5 Navigationswippe
13 Schild zur freien Beschriftung
6 Schild zur freien Beschriftung
14 Display
7 X05 – Buchse für den EtherCAT Ausgang 15 X12 – Feedback-Anschluss, Resolver
8 X03 – Spannungsversorgung 24 V DC Eingang 16 X01 – Netzspannungsversorgung 400 – 480 V
DANGER
890 V DC Spannung an den
Zwischenkreisklemmen .
Nach Abschalten des Geräts
liegt noch 30 Minuten
lebensgefährliche Spannung
an. Wenn die Spannung
unter 50 V abgesunken ist,
ist ein gefahrloses Arbeiten
möglich. (Spannung prüfen)
