4 Produktbeschreibung
AX5000
Version: 1.4
21
4.7

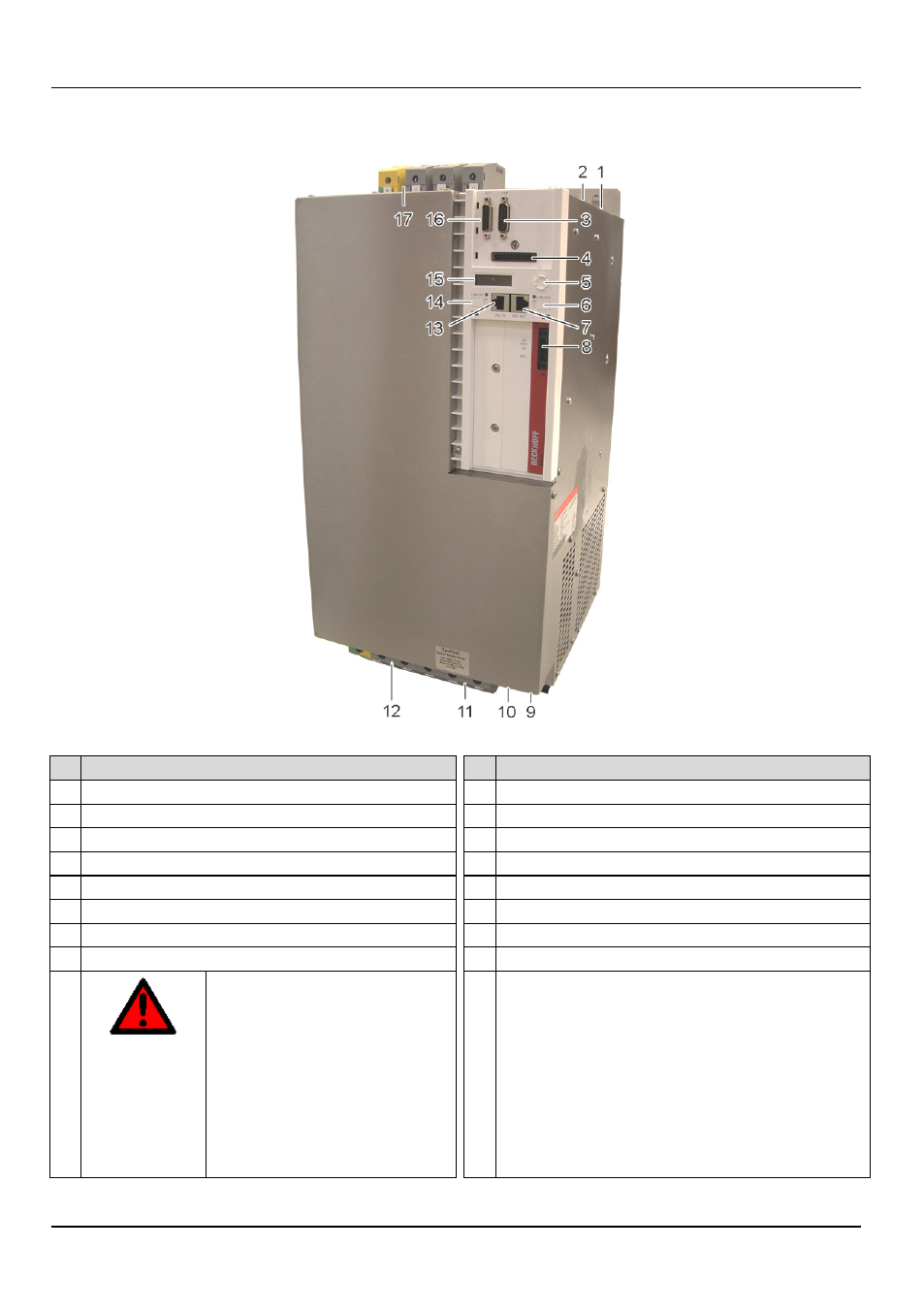

Allgemeine Übersicht (AX5192 und AX5193)
Beschreibung der Positionen:
Nr Bezeichnung
Nr Bezeichnung
1 X4x – Optionsschacht für Erweiterungskarten 9 X14 – Sensor für Motortemperatur und Bremse
2 X3x – Optionsschacht für Safety-Card
10 X07 – Externer Bremswiderstand
3 X11 – Feedback-Anschluss, Encoder
11 Zwischenkreis Ausgang (890 V DC Spannung)
4 X06 – Anschluss für digitale Ein- / Ausgänge 12 Motoranschluss (U, V, W, PE)
5 Navigationswippe
13 X04 – Buchse für den EtherCAT Eingang
6 Schild zur freien Beschriftung
14 Schild zur freien Beschriftung
7 X05 – Buchse für den EtherCAT Ausgang 15 Display
8 X03 – Spannungsversorgung 24 V DC Eingang 16 X12 – Feedback-Anschluss, Resolver
DANGER
890 V DC Spannung an den
Zwischenkreisklemmen .
Nach Abschalten des Geräts
liegt noch 45 Minuten
lebensgefährliche Spannung
an. Wenn die Spannung
unter 50 V abgesunken ist,
ist ein gefahrloses Arbeiten
möglich. (Spannung prüfen)
17 X01 – Netzspannungsversorgung 400 – 480 V
