4 Produktbeschreibung BECKHOFF Drive Technology
26 Version: 1.4 AX5000

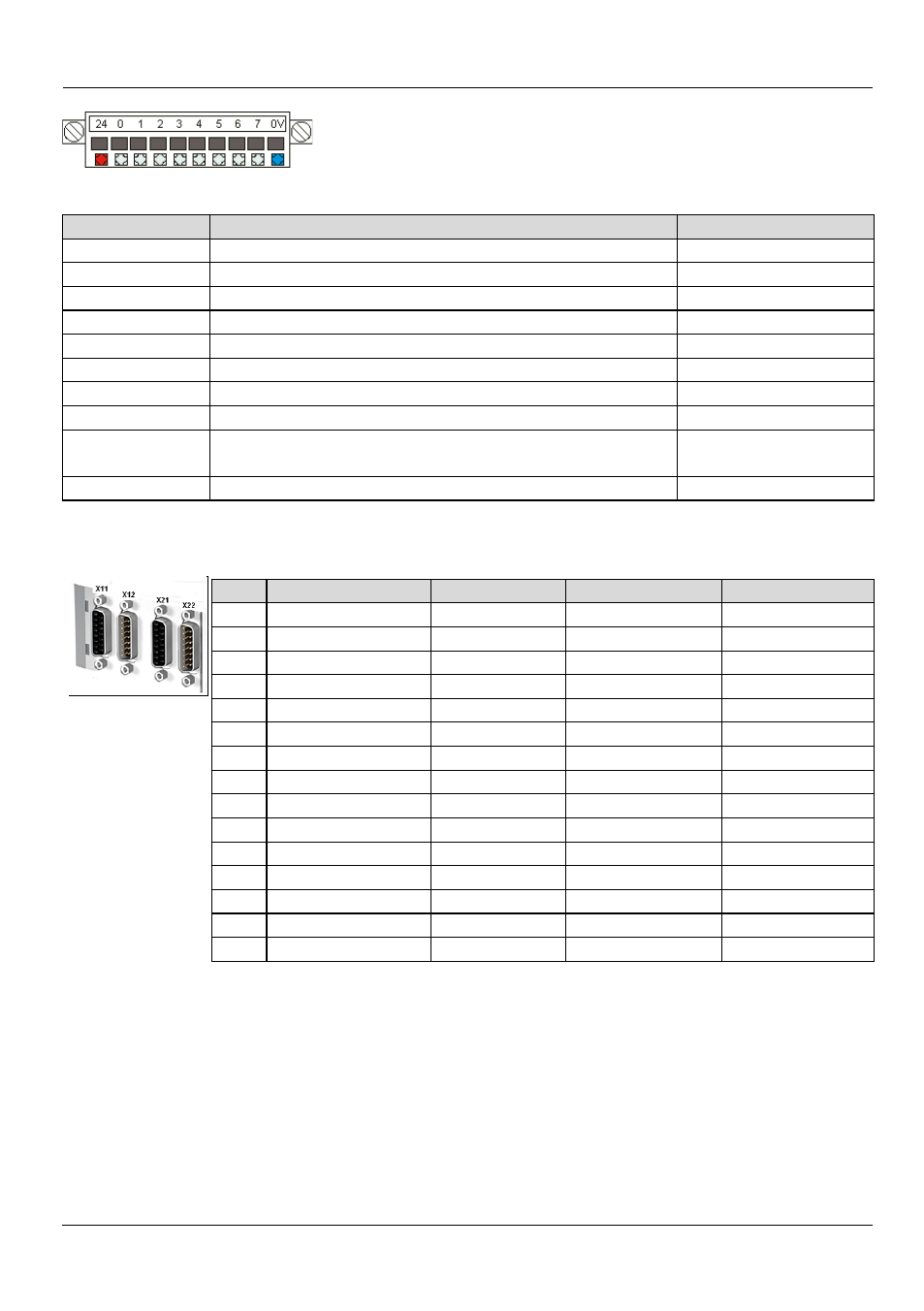

Klemmstelle Anschluss Ausgangsstrom
24 Ausgangsspannung (U
p
24 V
DC
+) max. 1 A
0 Eingang 0
1 Eingang 1
2 Eingang 2
3 Eingang 3
4 Eingang 4
5 Eingang 5
6 Eingang 6
7 Eingang 7 oder Ausgang (Konfigurierbar)
(U
p
24 V
DC
+)
max. 0,5 A
0 V Ausgangsspannung GND (-)
4.8.8 X11 – Feedback, hochauflösend
Pin EnDAT / BiSS Hiperface Sin / Cos 1Vpp TTL
1 SIN + SIN + SIN + n.c.
2 GND_5 V GND_9 V GND_5 V GND_5 V
3 COS + COS + COS + n.c.
4 U
S
_5 V
*)
n.c. U
S
_5 V
*)
U
S
_5 V
*)
5 DX + (Data) DX + (Data) n.c. B +
6 n.c. U
S
_9 V
*)
n.c. n.c.
7 n.c. n.c. REF Z REF Z
8 CLK + (Clock) n.c. n.c. A +
9 REFSIN REFSIN REFSIN n.c.
10 GND_Sense n.c. GND_Sense GND_Sense
11 REF COS REF COS REF COS n.c.
12 U
S
_5 V Sense n.c. U
S
_5 V Sense U
S
_5 V Sense
13 DX - (Data) DX - (Data) n.c. B -
14 n.c. n.c. Z + Z +
15 CLK- (Clock) n.c. n.c. A -
*) Der max. Ausgangsstrom beträgt 0,25 A pro Kanal
