4 Produktbeschreibung
BECKHOFF
Drive Technology
22
Version: 1.4
AX5000
4.8

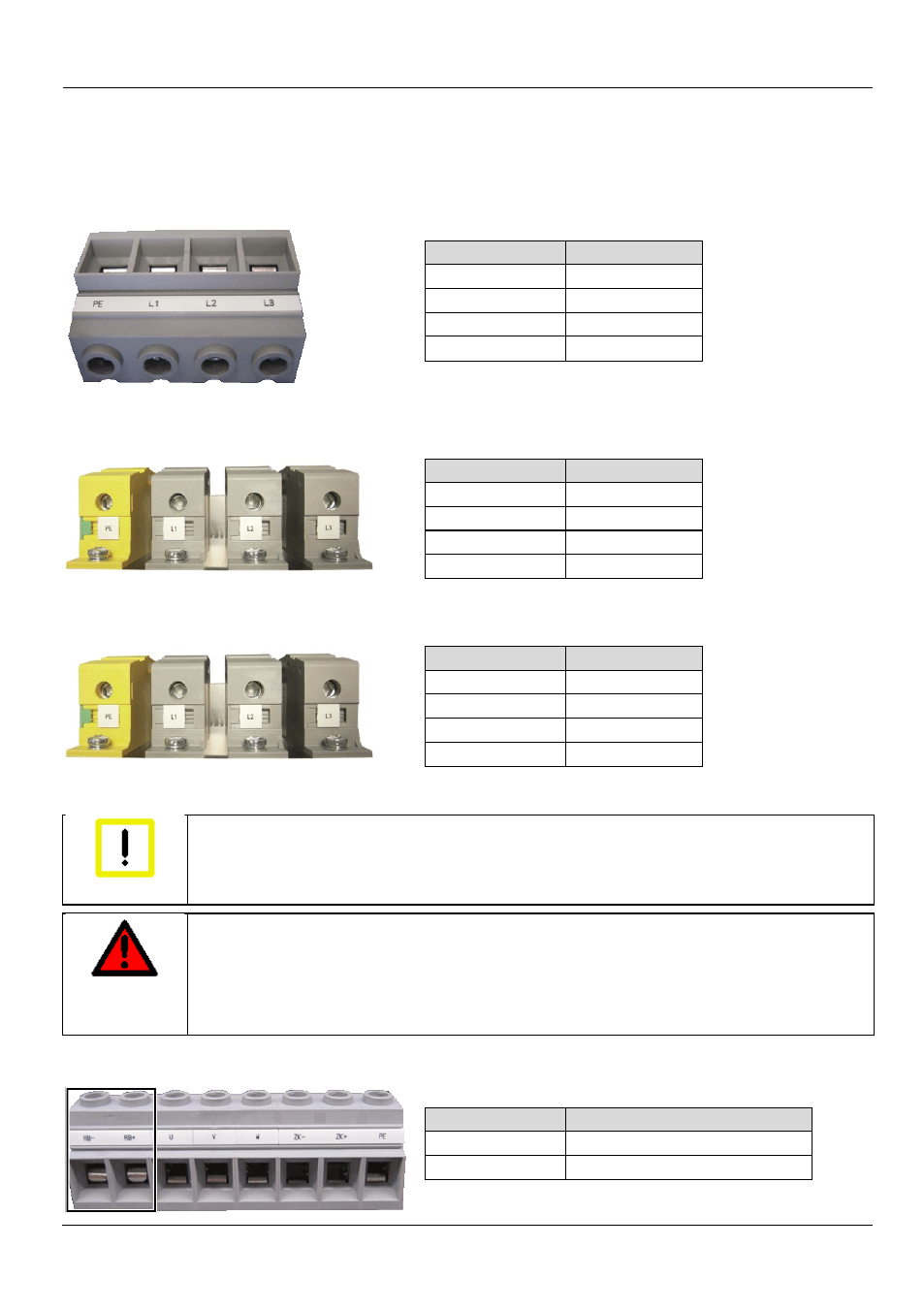

Übersicht der Stecker / Klemmstellen
4.8.1
X01 – Spannungseingang
4.8.1.1
AX5160 und AX5172
Klemmstelle Anschluss
L1
Phase L1
L2
Phase L2
L3
Phase L3
PE
Schutzleiter
4.8.1.2
AX5190 und AX5191
Klemmstelle Anschluss
L1
Phase L1
L2
Phase L2
L3
Phase L3
PE
Schutzleiter
4.8.1.3
AX5192 und AX5193
Klemmstelle Anschluss
L1
Phase L1
L2
Phase L2
L3
Phase L3
PE
Schutzleiter
4.8.2
X07 – Externer Bremswiderstand
Achtung
Schädigung von Geräten
Verbinden Sie den PE-Anschluss des externen Bremswiderstands mit der
zentralen Erdungsschiene.
DANGER
Akute Verletzungsgefahr durch hohe elektrische Spannung!
890 V DC Spannung an den Klemmen RB+ und RB-. Nach Abschalten des
Geräts liegt beim AX5160/AX5172 noch 15 Minuten, beim AX5190/AX5191
noch 30 Minuten und beim AX5192/AX5193 noch 45 Minuten
lebensgefährliche Spannung an.
4.8.2.1
AX5160 und AX5172
Klemmstelle
Anschluss
RB +
Ext. Bremswiderstand +
RB -
Ext. Bremswiderstand -
