BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 1.4 23

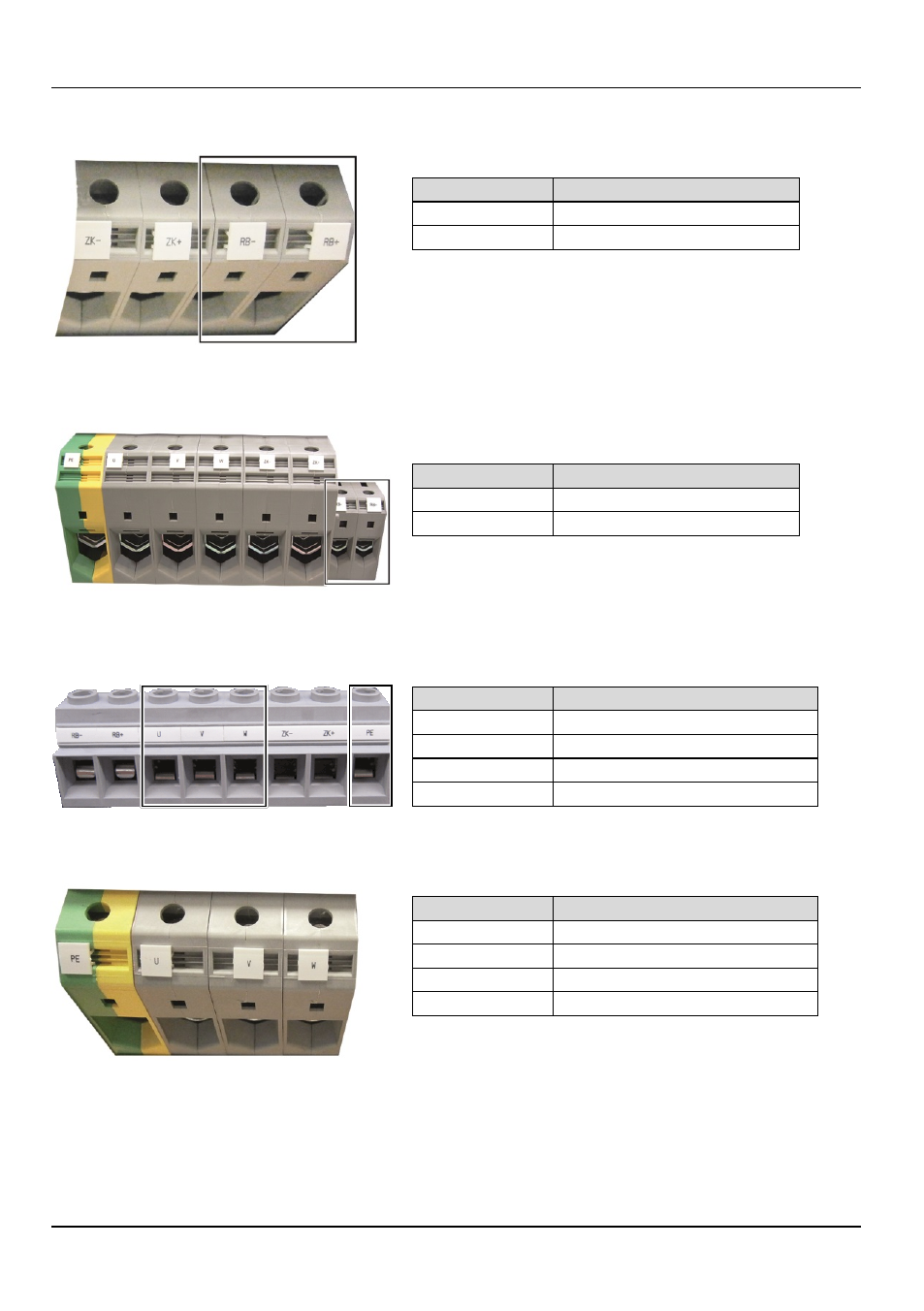

4.8.2.2 AX5190 und AX5191
Klemmstelle Anschluss
RB + Ext. Bremswiderstand +
RB - Ext. Bremswiderstand -
4.8.2.3 AX5192 und AX5193
Klemmstelle Anschluss
RB + Ext. Bremswiderstand +
RB - Ext. Bremswiderstand -
4.8.3 X13 – Motoranschluss
4.8.3.1 AX5160 und AX5172
Klemmstelle Anschluss
U Motoranschluss U
V Motoranschluss V
W Motoranschluss W
PE Schutzleiter
4.8.3.2 AX5190 und AX5191
Klemmstelle Anschluss
U Motoranschluss U
V Motoranschluss V
W Motoranschluss W
PE Schutzleiter
