18

Bedienungsanleitung für Cybex

Gerät aus dem Karton heben und transportieren

1. Große Bolzen und Versandstützen entfernen. Verpackungsmaterial noch auf den

Gestängearmen angebracht lassen. Dadurch wird eine Beschädigung der Lackierung bei der

Montage vermieden.

2. Die einzelnen hinteren Stützstreben fest ergreifen und anheben, wobei sich auf jeder Seite

eine Person befindet.

3. Die untere hintere Stützstrebe mit geeigneten Methoden anheben, sodass die vorderen

Transporträder über den Boden gleiten können.

4. Das Gerät an den gewünschten Aufstellungsort bringen.
5. Die hinteren Stützstreben absenken.

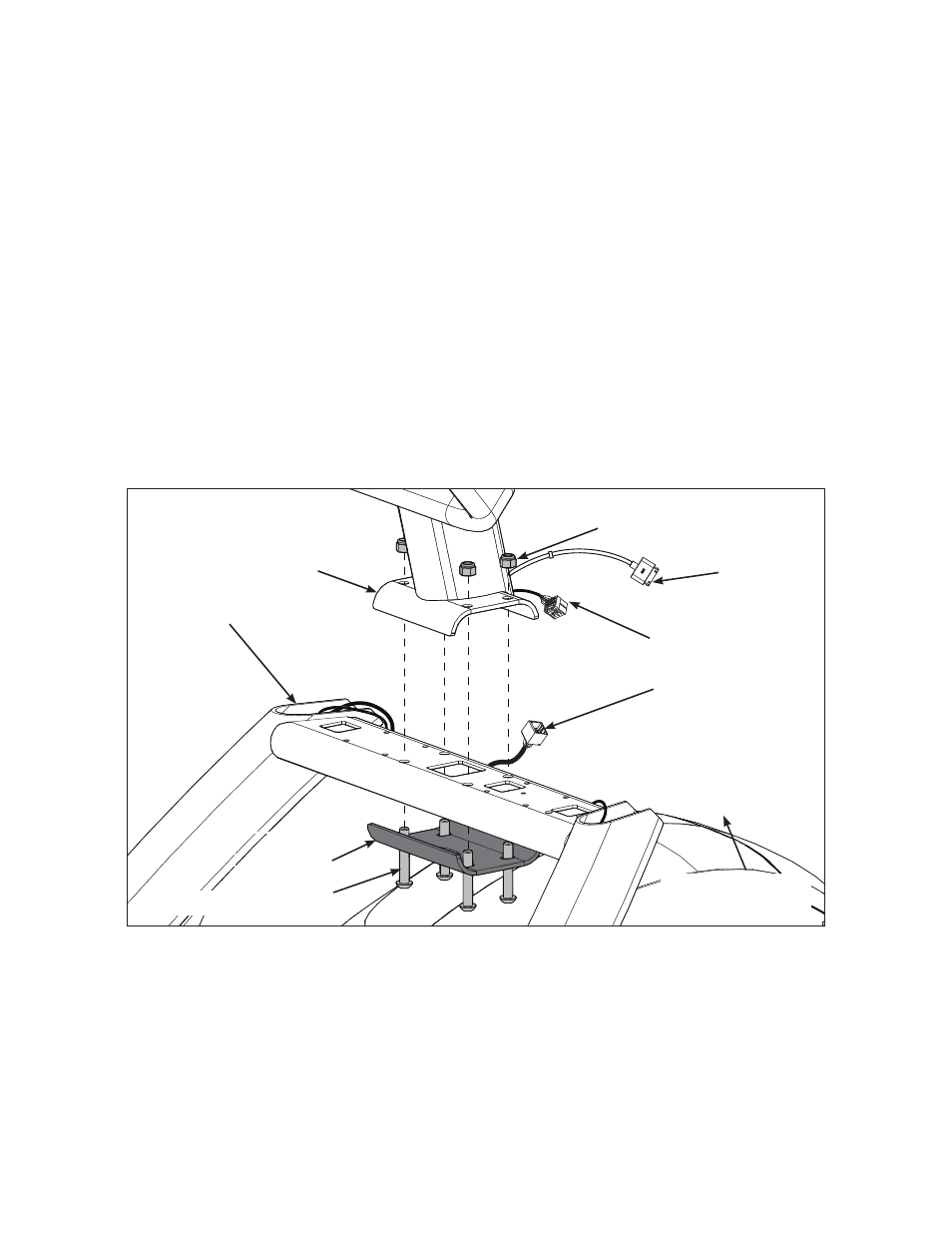

Konsole des Modells 770A befestigen.

1. Die Konsole auf dem Rahmen in Position bringen. Beim Absenken der Konsole keine Kabel

einquetschen.

Oberes

Displaykabel

Konsole

Kontermuttern (4)

Schraubbolzen (4)

Untere

Halterung

iPod-

Kabel

Rahmen

Unteres

Displaykabel

2. Die untere Halterung sowie vier Schraubbolzen in den Rahmen und die Konsole stecken (von

unten).

3. Die vier Kontermuttern von Hand auf die Schraubbolzen drehen.
4. Die vier Schraubbolzen und Kontermuttern mit einem 7/32“-Inbusschlüssel und einem

9/16“-Gabelschlüssel festziehen.

5. Das obere Display-Kabel in das untere Display-Kabel stecken.

Koaxialkabel

(E3VEM Option)
