39
Bedienungsanleitung für Cybex

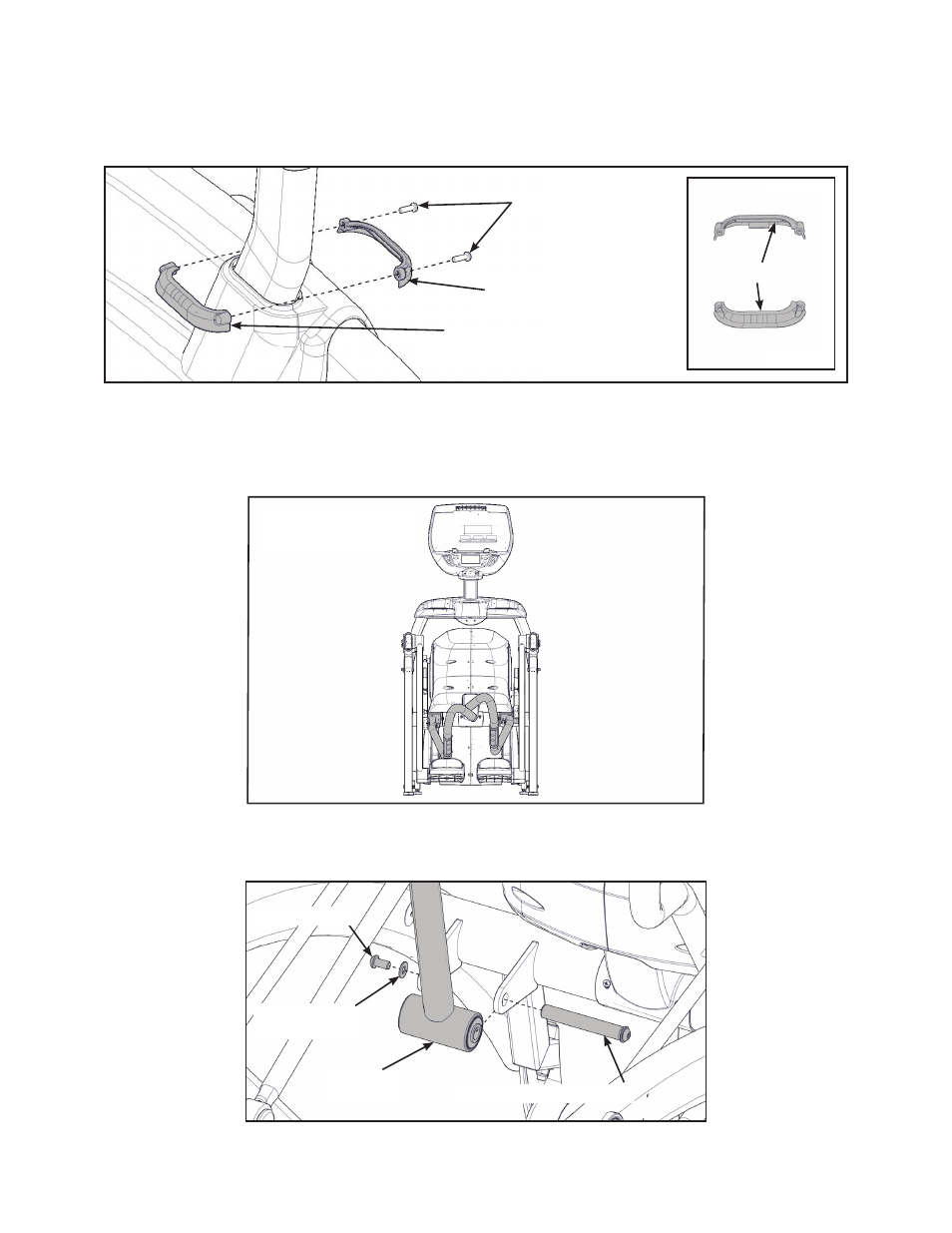

12. Die innere und äußere Manschette auf der rechten Seite mit zwei Schrauben und einem
Kreuzschlitz-Schraubendreher montieren. Manschetten sind mit einem „R“ auf der Innenseite
gekennzeichnet und haben eine linke und rechte Seite.
Schrauben (2)
Manschette,
außen, rechts
Manschette,
innen, rechts
„R“
Linken und rechten Handlauf entfernen
Linker und rechter Handlauf werden in gedrehter Position geliefert. Für den richtigen Aufbau müssen
die Handläufe entfernt und um 180 Grad gedreht werden.
Versandposition
1. Eine Schraube samt Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln vom linken Handlauf
entfernen.
Griff
links
Unterleg-
scheibe
Drehachse
Schraube
2. Die Drehachse herausschieben und den linken Handlauf entfernen.
