20

Bedienungsanleitung für Cybex

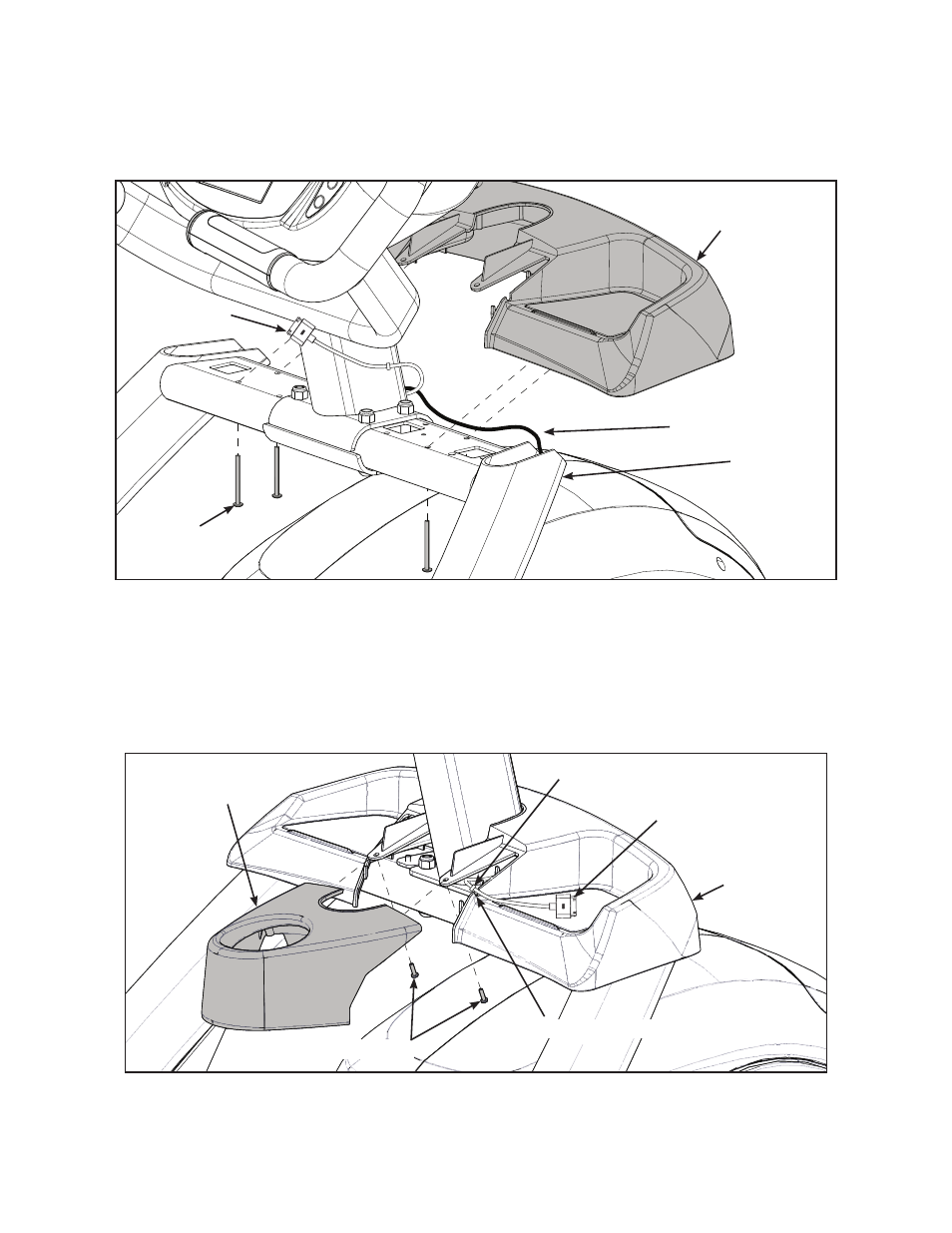

Basis der Zubehörablage montieren

1. Die Zubehörablage auf dem Rahmen positionieren und iPod-Kabel zur Rückseite des Geräts

führen. Das optionale Koaxialkabel nicht drücken.

Schrauben (4)

Rahmen

iPod-Kabel

Zubehörablage-

Basis

2. Die vier Schrauben mit einem Kreuzschlitz-Kurzschraubendreher montieren.

Oberteil der Zubehörablage montieren

1. Das Oberteil der Zubehörablage auf der Basis der Zubehörablage positionieren und iPod-

Kabel durch die Aussparung in der Zubehörablage führen. Die Zugentlastung für das iPod-

Kabel an der inneren Kante der Aussparung in der Zubehörablage platzieren.

Schrauben (2)

iPod-Kabel

Zugentlastung

Aussparung

Zubehörablage-

Oberteil

Zubehörablage-

Basis

2. Die zwei Schrauben mit einem Kreuzschlitz-Kurzschraubendreher montieren.

Koaxialkabel

(E3VEM Option)
