41

Bedienungsanleitung für Cybex

3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück

mit einem 3/16"-Inbusschlüssel montieren.

4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.

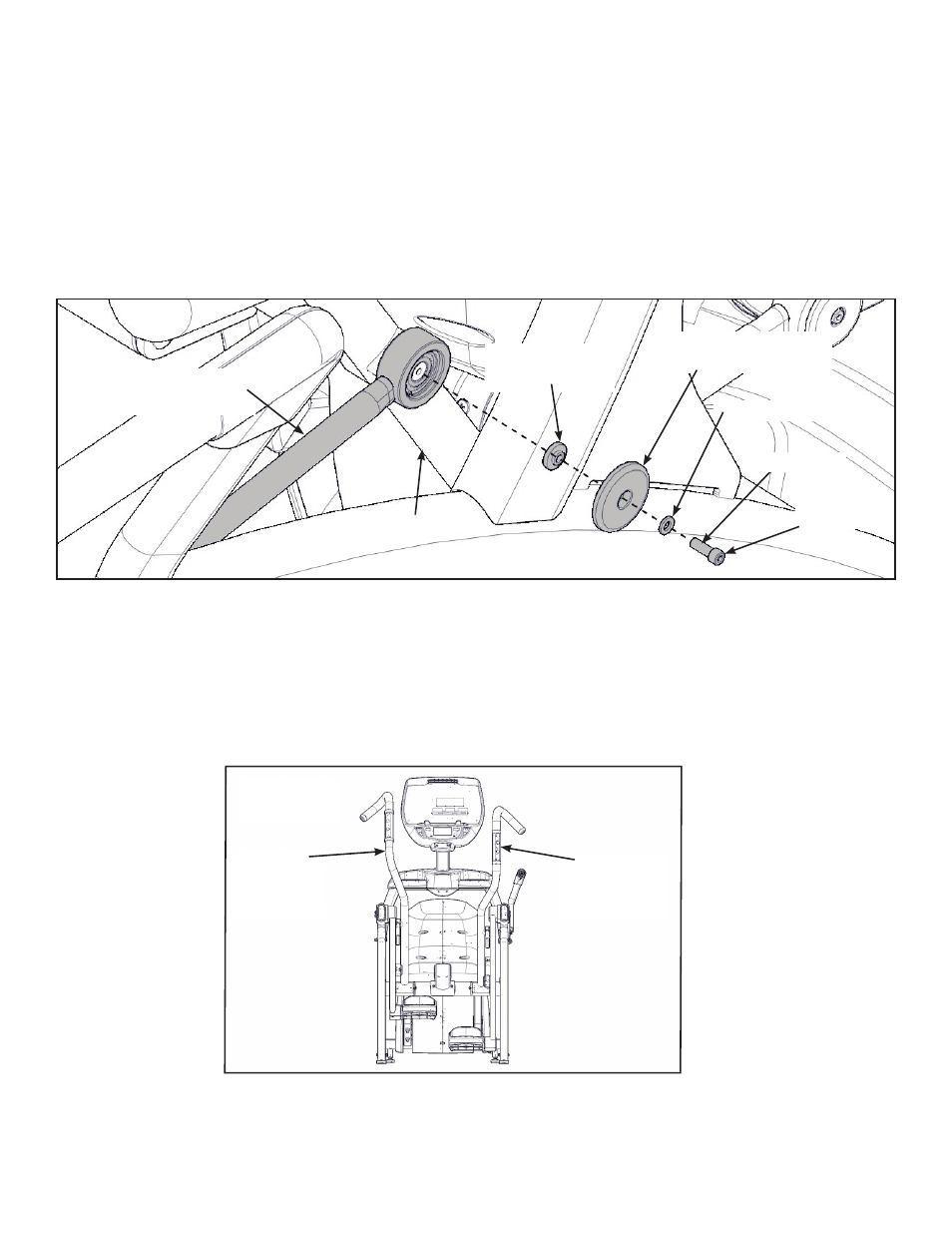

Rechte Verbindungsstange montieren.

1. Den rechten Handlauf nach oben drehen und die rechte Verbindungsstange auf den rechten

Arm schieben.

Verbindungsstange

rechts

Abdeckkappe der

Verbindungsstange

Schraube

Unterlegscheibe

Arm rechts

Flanschab-

standsstück

Loctite

2. Einen Tropfen Loctite auf die Schraube auftragen.
3. Schraube, Unterlegscheibe, Abdeckkappe der Verbindungsstange und Flanschabstandsstück

mit einem 3/16"-Inbusschlüssel montieren.

4. Die Schraube mindestens bis 10 Nm (90 in/lbs) festziehen.

Sicherstellen, dass die Handläufe jetzt in der richtigen Stellung montiert sind.

Richtige

Position

Linker

Handlauf

Rechter

Handlauf
