Cybex 770A Arc Trainer - Handbuch (Seite 40)

40
Bedienungsanleitung für Cybex
3. Linken Handlauf um 180 Grad drehen.
4. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
5. Den linken Handlauf positionieren und die Drehachse wieder einsetzen.
6. Schraube und Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln am linken Handlauf montieren.
7. Eine Schraube samt Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln vom rechten Handlauf
entfernen.

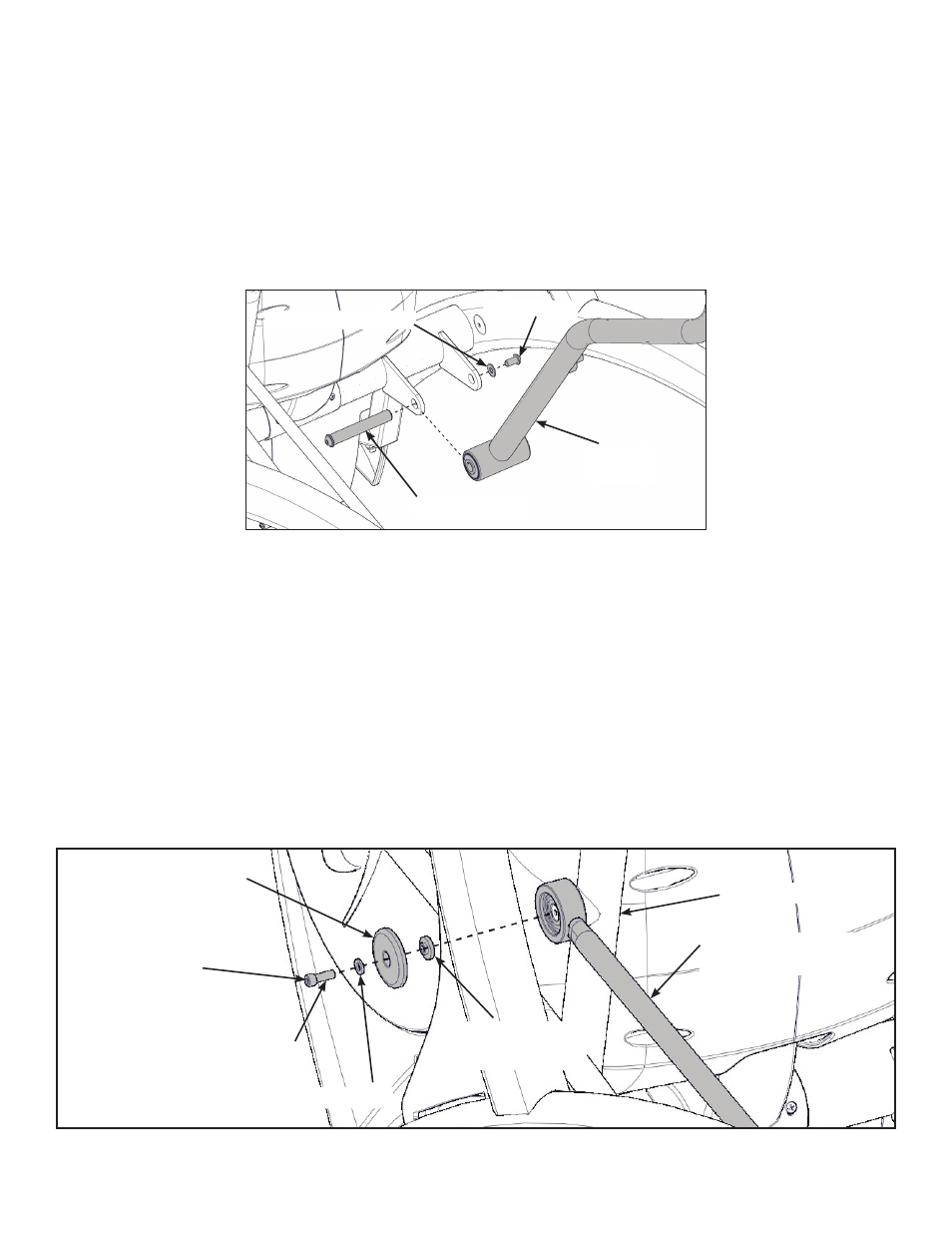

Griff
rechts
Unterlegscheibe
Schraube
Drehachse
8. Die Drehachse herausschieben und den rechten Handlauf entfernen.
9. Rechten Handlauf um 180 Grad drehen.
10. Loctite auf das Gewinde im Inneren der Drehachse sowie auf die Schraube auftragen.
11. Den rechten Handlauf positionieren und die Drehachse wieder einsetzen.
12. Schraube und Unterlegscheibe mit zwei 7/32"-Inbusschlüsseln am rechten Handlauf
montieren.
Linke Verbindungsstange montieren.
1. Den linken Handlauf nach oben drehen und die linke Verbindungsstange auf den linken Arm
schieben.
Verbindungsstange
links
Abdeckkappe der
Verbindungsstange
Schraube
Unterlegscheibe
Arm links
Flanschab-
standsstück Loctite
2. Einen Tropfen Loctite auf die Schraube auftragen.
