Abdrückschraube und
Abdrückschraubenplatte (TLG-2042-SI)

Spitzzange

Dornpresse

Drehbank

Messschieber

Schneidemesser
6.4.2 Flowserve Innomag®
Spezialausrüstung:

Wellenausbauwerkzeug
a) Serie A/E Teilenummer TLG-2017-AA
b) Serie B/C/F/G Teilenummer TLG-2018-AA

Wellenzentrierwerkzeug
a) Serie A/E Teilenummer TLG-2013-SI
b) Serie B/C/F/G Teilenummer TLG-2015-SI
c) Serie C (H-Modelle) Teilenummer TLG-
2014-SI

Buchsen-Einbau/Ausbausatz
a) Teilenummer TLG-2016-AA

Messuhr

Laufrad-Korrekturhülse
a) Serie A/E Teilenummer TLG-2033-AA
b) Serie B/C/F/G Teilenummer TLG-2023-AA
6.5 Schraubenanziehmomente
Befestigun
gsteil Schraubengr
öße
Drehmoment
Nm (lbf•ft)
Alle, falls
nicht
anders
angegeben
M8 (5/16 Zoll)
M10 (3/8 Zoll)
M12 (1/2 Zoll)
M16 (5/8 Zoll)
M20 (3/4 Zoll)
16 (12)
25 (18)
35 (26)
80 (59)
130 (96)
Bei nicht-metallischen
Flachdichtungen tritt Setzen auf - kontrollieren Sie
die Befestigungsteile vor der Inbetriebnahme, und
ziehen Sie sie auf die vorgegebenen Drehmomente
nach.
6.6 Demontage
Die Verfahren für die vorbeugende Wartung und
Demontage sind für den Einsatz während der
normalen Feldinspektion oder -wartung bestimmt.
Die Demontage kann durchgeführt werden, wenn
die Pumpe an die Rohrleitungen angeschlossen ist
oder in einer Wartungswerkstatt. Wenn möglich
sollten alle Reparaturen nach den
Werkstattverfahren durchgeführt werden, um das
Risiko von Schäden an SiC-Teilen zu reduzieren.
Unterbrechen Sie die Stromversorgung für
den Antrieb und verriegeln Sie den Schalter, um
einen unbeabsichtigten Start zu verhindern, der zu
schweren Verletzungen führen kann.
Stromversorgung verriegeln bzw. unterbrechen.
Schalten Sie alle Ventile aus, die
den Durchfluss zu und von der Pumpe regeln.
Entkoppeln Sie die Pumpe aus dem System, und
bauen Sie den verbleibenden Systemdruck ab.
Lesen Sie vor der Demontage der Pumpe
zuerst das Kapitel Sicherheitshinweise.
Bevor Sie die Pumpe zur Wartung
zerlegen, vergewissern Sie sich, dass
Originalersatzteile von Flowserve Innomag® zur
Verfügung stehen.
Für Nummern und Identifizierung der Teile siehe
Schnittzeichnungen. (Siehe Kapitel 8, Teilelisten
und Zeichnungen.)
Bei Betrieb mit aufladbaren Flüssigkeiten mit
Leitfähigkeiten von <10- 8 S/m müssen inerte Gase
(z. B. Stickstoff) verwendet werden, um die Pumpe
zu spülen. Warten Sie vor dem Ausbau der Pumpe
möglichst eine Stunde lang, bis sich statische
Ladungsspitzen abgebaut haben.
6.6.1 Trennung von Antriebs- und Mediums
berührten Seite
Flowserve Innomag
®
Pumpen
haben extrem starke Magneten. Der Einsatz von
nichtmagnetischen Werkzeugen und Arbeitsflächen
ist sehr empfehlenswert. Der Arbeitsbereich muss
sauber und frei von Eisenpartikeln sein.
Bei der Trennung der Antriebs-
und Medienseite ist höchste Sorgfalt erforderlich.
Die magnetische Kopplung zwischen dem Laufrad
[2200] und den äußeren Antriebsmagneten [0230]
ist sehr stark. Bei diesem Verfahren muss das
Magnetfeld zwischen dem äußeren
Antriebsmagneten und dem Laufrad unterbrochen
werden.
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG

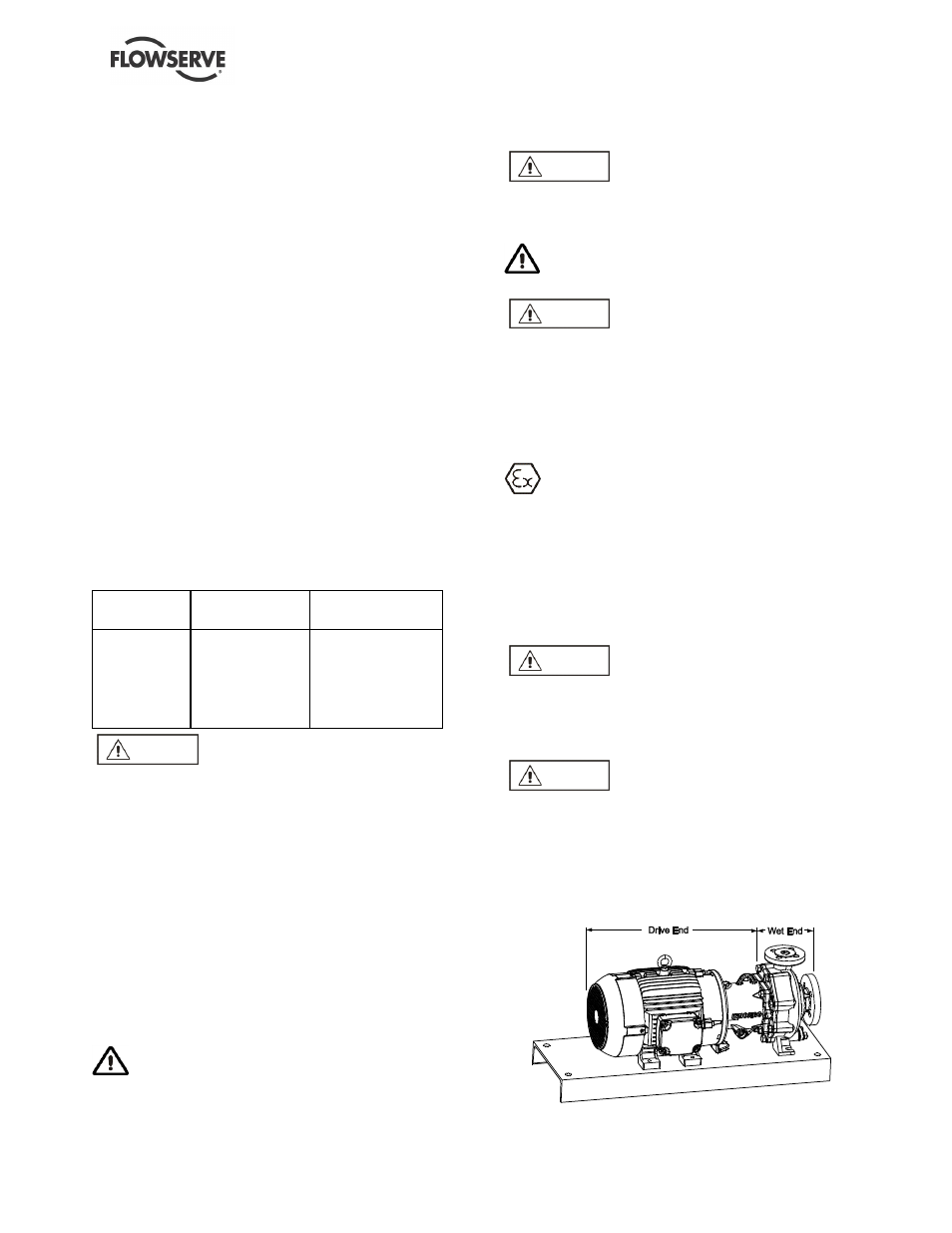

ANTRIEBSSEITE Medium berührten Seite
