INNOMAG® TB-
MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE
DEUTSCH 26999996 06-14
Seite 46 von 50
8 TEILELISTEN UND ZEICHNUNGEN

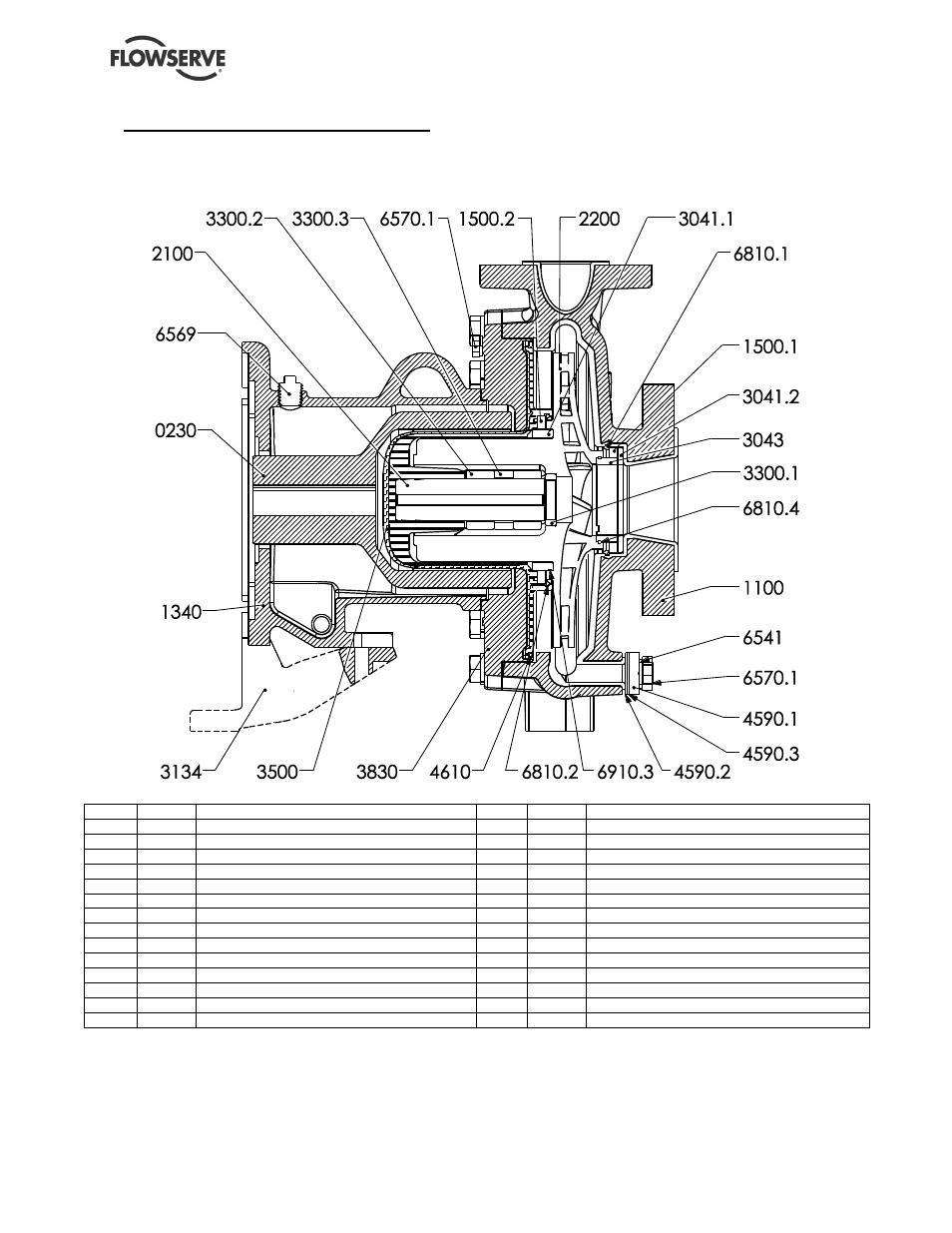

8.1 Schnittzeichnung
HI-Nr.
FIN-Nr.
Teil.
HI-Nr.
FIN-Nr.
Teil.
1
1100
Gehäuse
72
3041.2
Druckring
2
2200
Laufrad-Magnetbaugruppe
73
4610
O-Ring
6
2100
Welle
231
3500
Spalttopf
7
1500.1
Verschleißring, Vorderseite stationär
232
0230
Äußere Magnetbaugruppe
8a
3043
Verschleißring, Vorderseite drehend
235
3300.2
Lagerbuchse
8b
3041.1
Verschleißring, Hinterseite drehend
236
3300.3
Buchse, Distanzring
9a
6810.1
Rückhaltering, Vorderseite stationär
239
3830
Spalttopfring
9b
6810.2
Rückhaltering, Hinterseite stationär
300
6570.1
Schraube
9c
6810.3
Haltestift, Laufrad
301
6541
Sicherungsscheibe
9d
6810.4
Verriegelungsfeder
302
6569
Stopfen
14
3300.1
Axialschubregelventil
370
4590.1
Ablassflansch
19
1340
Adapter
371
4590.2
PTFE-Ablassdichtung
20
3134
Stützfuß
372
4590.3
Neopren-Ablassdichtung
27
1500.2
Verschleißring, Rückseite stationär
Hinweis: Vertikale Modelle haben unterschiedliche Gehäuseausführungen, sind ansonsten aber identisch.
