INNOMAG® TB-
MAG™ WELLENDICHTUNGSLOSE ASME- UND ISO-PUMPE
DEUTSCH 26999996 06-14
Seite 47 von 50

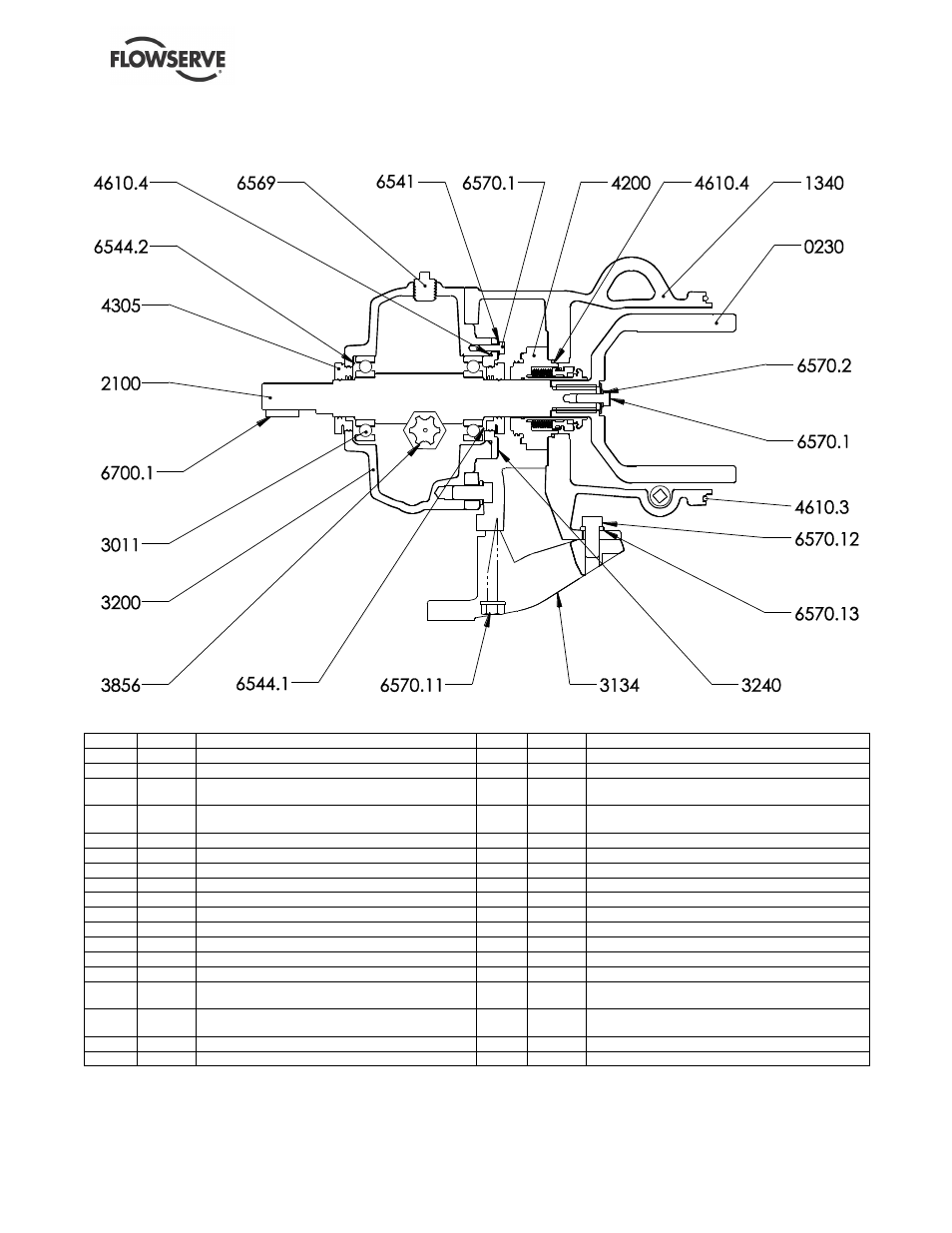

8.2 Ausführung mit Lagerstuhl, Schnittzeichnung (optionale sekundäre
Spalttopfdichtung dargestellt)
HI-Nr.
FIN-Nr.
Teil.
HI-Nr.
FIN-Nr.
Teil.
N/A
4610.1
Viton-O-Ring, -270, für 8-Zoll-Spalttopfring,
N/A
6570.9
Sechskantschraube, ¼-20 x ¾ Zoll, 18-8 SS
N/A
4610.2
Viton-O-Ring, -276, für 10-Zoll-Spalttopfring,
N/A
6570.10
Sicherungsscheibe, ¼ Zoll, 18-8 SS
N/A
3830.1
Spalttopfring für abgedichtet 8-Zoll-Pumpe mit
Lagerstuhl
N/A
3240
Staubkappe
N/A
3830.2
Spalttopfring für abgedichtet 10-Zoll-Pumpe mit
Lagerstuhl
N/A
4610.4
Buna-N-O-Ring, -151, für Staubkappe
N/A
6570.1
Riegelschraube 5/16-18 x 1 Zoll, äußerer Magnet
12
2100
Welle, Lagerstuhl, 304 SS
N/A
6570.2
Äußere Magnetscheibe, 5/16 Zoll ID x 1-1/4 Zoll AD
18
3011
Rillenkugellager 6208
232
0230
Äußere Magnetbaugruppe, Ausführung mit Lagerstuhl
N/A
6544.1
Rückhaltering, Smalley Nr. VH-318
N/A
4610.3
Viton-O-Ring, -263 (nur abgedichtete Adapter)
N/A
6544.2
Wellenfeder Smalley Nr. SSB-315
N/A
6570.3
Sechskantschraube 5/8-11 x 1,5 Zoll, 18-8 SS
N/A
3200
Ausführung mit Lagerstuhl (Gruppe 2)
N/A
6570.4
Sicherungsscheibe 5/8-11 Zoll, 18-8 SS
N/A
6569
1/2-Zoll-Rohrverschluss, 304 SS
19
1340
Adapter, Ausführung mit Lagerstuhl, Serie B/C
N/A
3856
Schauglas, 1 Zoll NPT, Messing
N/A
6570.5
Sechskantschraube 1/2-13 x 1,25 Zoll, 18-8 SS
N/A
6700
Passfeder 1/4 x 1/4 1,5 Zoll
N/A
6570.6
Sicherungsscheibe 1/2 Zoll, 18-8 SS
N/A
6700.1
Passfeder 3/16 x 3/16 1,5 Zoll
N/A
4200
Flowserve trockenlauffähige Gleitringdichtung
N/A
3134
Stützfuß
N/A
6570.7
Sechskant-Maschinenschraube, 10-24 x 1,25 Zoll, 18-
8 SS
N/A
6570.11
Sechskantschraube, 1/2-13 x 3,50, 18-8 SS (Gruppe
2)
N/A
6570.8
Sicherungsscheibe Nr. 10, 18-8 SS
N/A
6570.12
Sechskantschraube 1/2-13 x 1,25 Zoll, 18-8 SS
(Gruppe 2)
37
4305
Labyrinthdichtung, TFE
N/A
6570.13
Sicherungsscheibe 1/2 Zoll, 18-8 SS (Gruppe 2)
N/A
6541
Sicherungsscheibe
