10

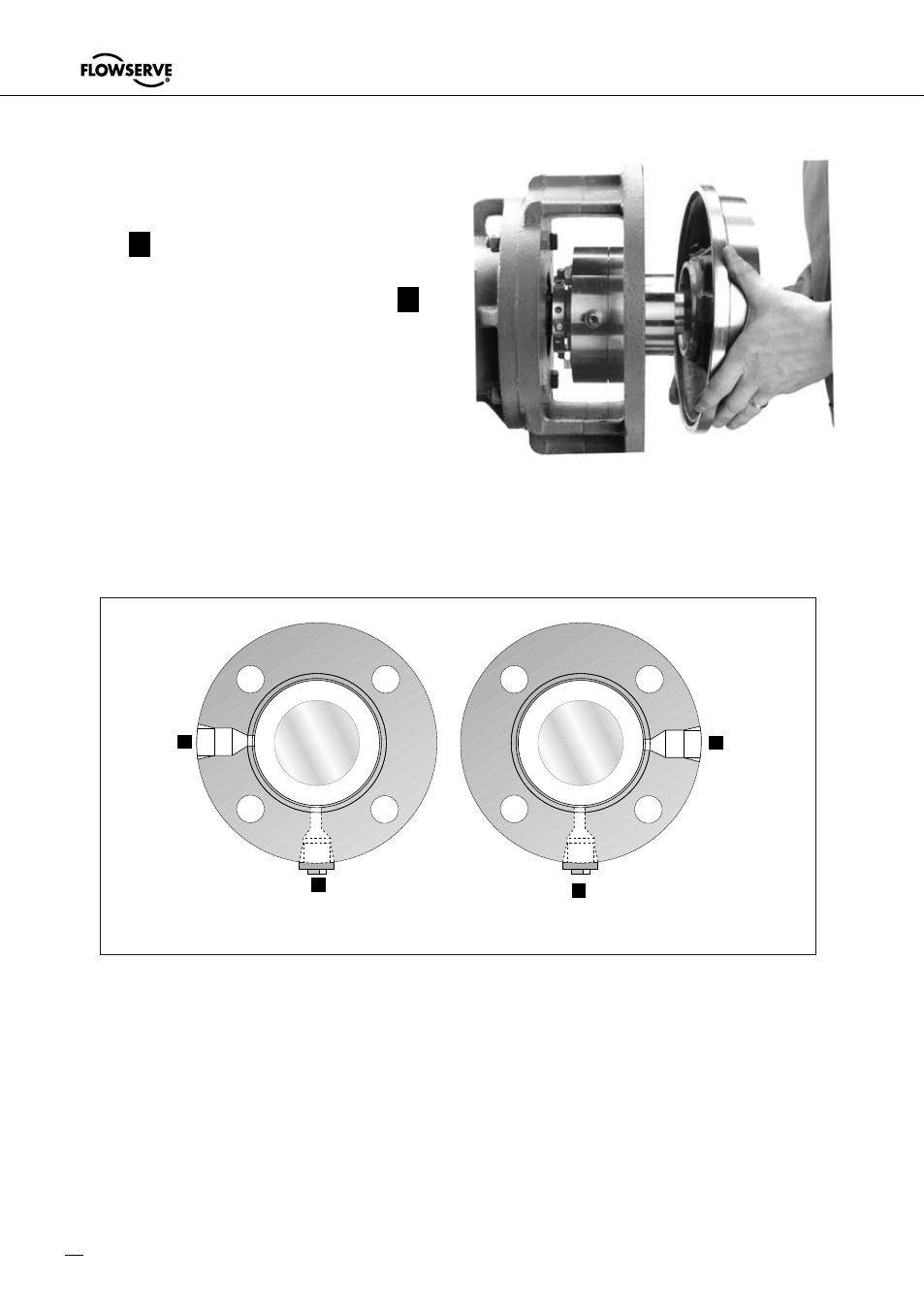

6. Pumpen­Rückwand einbauen,
siehe Abbildung 4. Positionieren
Sie den Sperrmediumseintritt
am Dichtungsflansch, Anschluß
A , gemäß Abbildung 5 in der
9-Uhr-Position und die verschlos-
sene Ablaufleitung, Anschluß
B ,
in der 6-Uhr-Position, wenn Sie
eine normale Montage vornehm-
en. Einige Pumpen benötigen
eine andere Positionierung des
Flansches, z. B. solche Pumpen,
bei denen das Lagergehäuse nicht
zu den Rohrleitungen paßt.
Verschrauben Sie die Rückwand mit dem Lagergehäuse.
6.4 Bauen Sie die Pumpe zusammen. Richten Sie die Lager aus. Schieben
Sie das Laufrad auf, verbinden Sie die Pumpenrohrleitungen. Vermeiden Sie
eine Verformung der Rohrleitungen am Pumpengehäuse. Schließen Sie die
Kupplung so an, daß die Welle sich in ihrer axialen Betriebsposition befindet.
6.5 Legen Sie die Dichtung mit der Gehäuseabdichtung an die Dichtungskammer-
fläche an, und ziehen Sie die Flanschmuttern der Gehäuseabdichtung an die
Dichtungskammerfläche an, und ziehen Sie die Flanschmuttern in diagonaler
Folge gleichmäßig an. Ziehen Sie die Flanschmuttern nicht zu fest an.
Einbau der Pumpenrückwand
Abbildung 4
A
Barrier
Inlet
Port
Drain
Port
B
A
B
Barrier
Inlet
Port
Drain
Port
Normale Montage
Positionierung der Eintrittsbohrung im Flansch
Alternative Montage
Abbildung 5
Anschluß des
Sperrmedium­
eintritts A
Anschluß des
Sperrmedium­
eintritts B
Anschluß der
Ablaufleitung B
Anschluß der
Ablaufleitung A
