9
Gasgesperrte Gleitringdichtungen für Pumpen - Montage- und Wartungsanleitung für Maschinenbauteile
• Innensechskantschlüssel
für Montagelaschen und
Einstellschrauben
• Innensechskantschlüssel
für Flanschzylinderschrauben,
falls diese anstelle von
Flanschmuttern oder Bolzen
benötigt werden.
6.2 Schmieren Sie den Außen­
durchmesser von Welle
bzw. Hülse mit dem
beiliegenden Krytox-
Schmierstoff. Falls anstelle der
Rückwandbolzen Schrauben
oder Zylinderschrauben
benötigt werden, so schieben Sie diese durch die Flanschschraubenlöcher,
bevor Sie die Einheit auf die Welle schieben. Schieben Sie danach die kom­
plette Dichtungspatrone auf die Welle (Abb. 2), wobei das Ende mit den
Montagelaschen zum Lagergehäuse weist.
Hinweis: Bevor Sie fortfahren: Überprüfen Sie die Hinweise bezüglich der
Drehrichtung auf dem Flansch oder der Zeichnung.
6.2.1 Optional: Montage der TARSEx-
Buchse
• Dichtung an den Lagerträger
schieben.
• Pumpenwelle trocken
wischen.
• TARSEx-Buchse mit O-Ring an
den Mitnehmer positioniert
montieren, die Nuten zeigen in
Richtung Dichtung. Siehe
Abbildung .
6.2 Überprüfen Sie den festen Sitz der Montagelaschen;
ziehen Sie die Schrauben gegebenenfalls an.

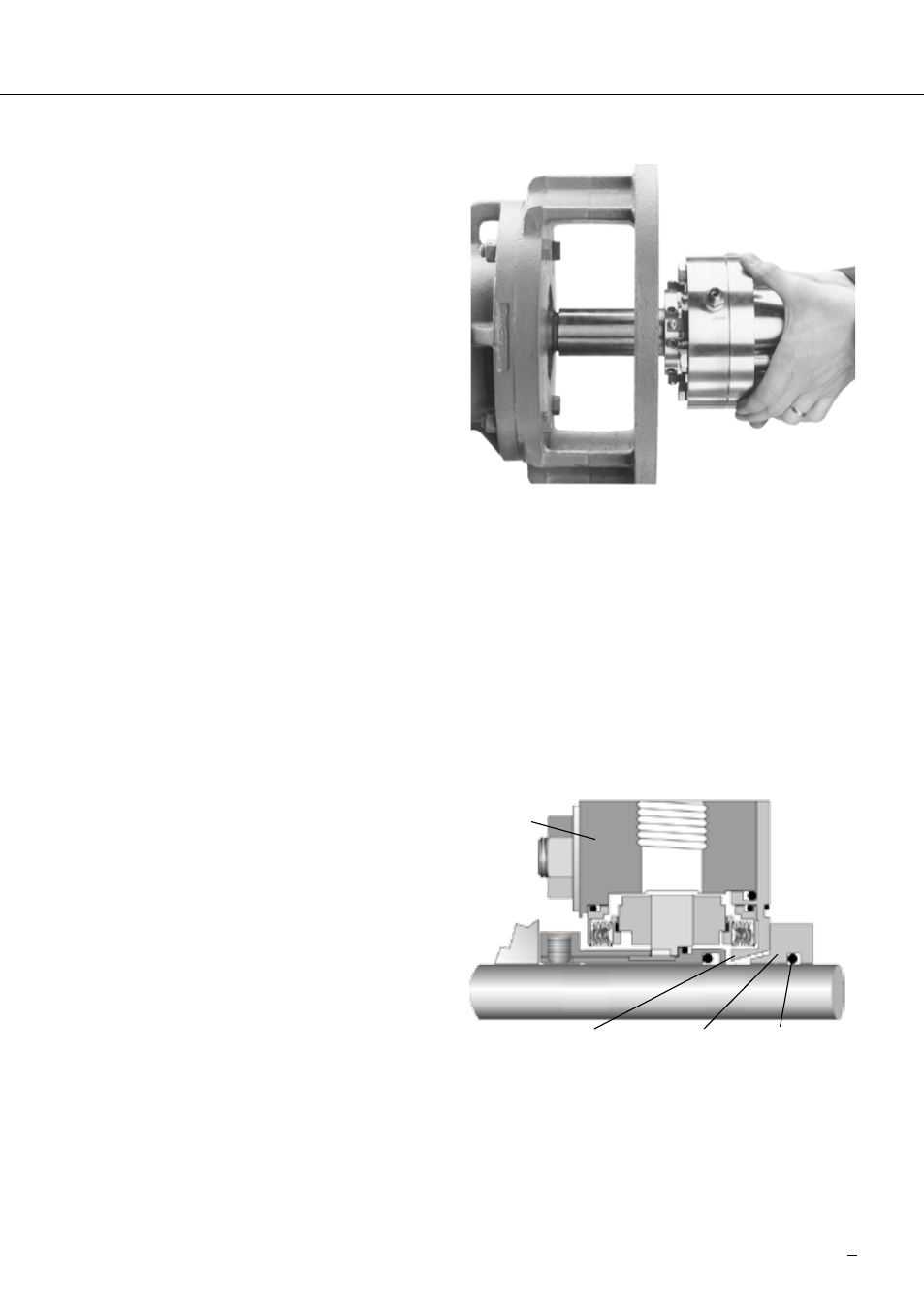

Montage der TARSEx Buchse (optional)
Flansch
O-Ring TARSEx Buchse Mitnehmer
Abbildung 3
Einbau der Dichtungscartridge
Abbildung 2
