Kämmer Ventile
®

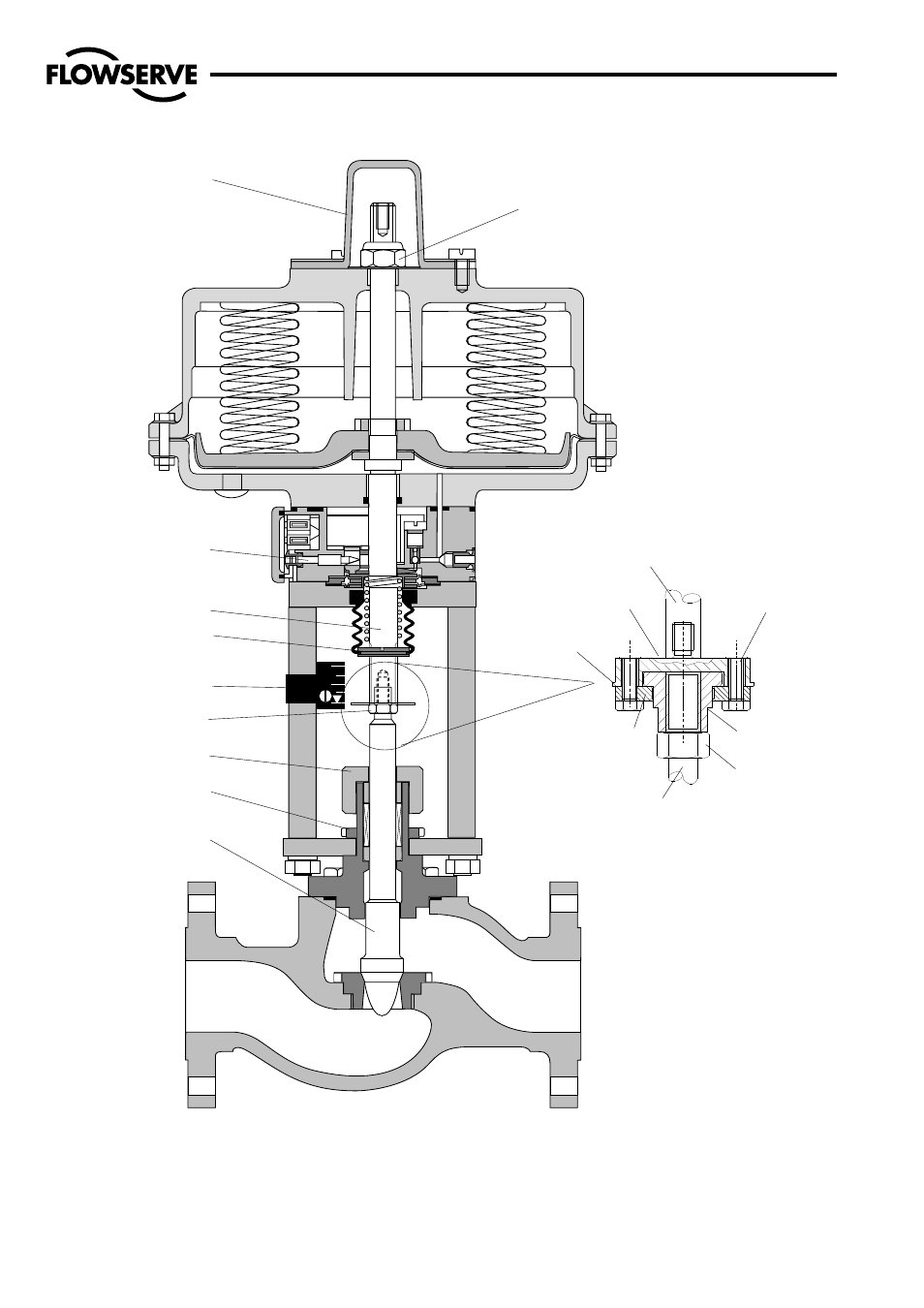

Abb. 8 Typisches Ventil / Antrieb zusammenstellung
Nullpunkteinstellmutter
Antriebsstange
Kontermuttern
Überwurfmutter
Kegelstange
Nutmutter
Kappe
Hubanzeige
Kupplungsoberteil
Antriebsstange
Befestigungsschrau-
ben
Kupplungsunterteil Kupplungseinsatz
Kontermutter
Kegelstange
Ventil/Antrieb mit Kupplung
(siehe Seite 23)
Lippe dient als
Hubanzeige
Einstellmutter
(mit Madenschraube gegen
Verdrehen gesichert)
Bereichseinstell-
schraube
