Flowserve 4 Series 37 Type - Handbuch (Seite 7)

7
Flow Control
Kämmer Ventile
®
Bereichsfeder
Ventilkegel
Entlüftung
Steuerung
Doppelmembrane
Sitzring
Zuluft
,4 – 4,2 bar
(20 – 60 psi)
Signal
0/4 – 20 mA
Eingangssignal
0.2–.0 bar (3–5 psi)
Entlüftung
Steuerung
(siehe Abb. unten)
Zuluft
,4–4,2 bar (20–60 psi)
Umformer
Zuluft Stellantrieb
Wippe
Zuluft Stellantrieb

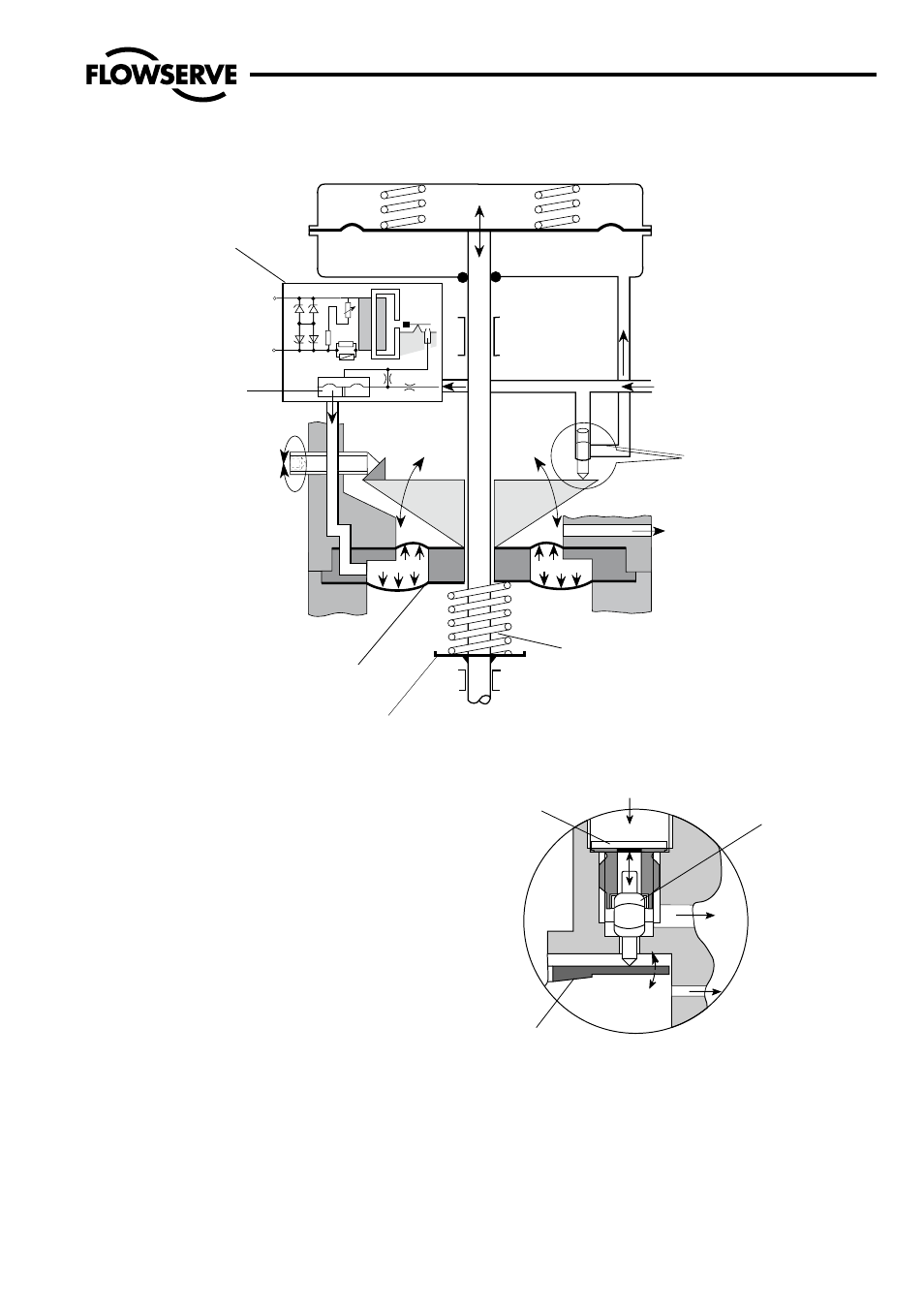

Abb. 4 i/P-Stellungsregler
Einstellmutter
Bereichs-
einstellschraube
(max. 3 Umdrehungen)
