WirKungSWEiSE (Stellantriebe mit eingebautem Kämmer Stellungsregler)
5.1
P/P Stellungsregler
Der Stellantrieb mit eingebautem P/P-Stellungsregler arbeitet nach dem Prinzip des Kraftvergleiches und gewährleistet,
daß die Antriebsstellung dem jeweiligen Eingangssignal direkt proportional ist. (Siehe Abb. und 2).
Steigendes Eingangssignal bewirkt, daß die Doppelmembrane den Ventilkegel der Steuerung entlastet. Dadurch
steigt der Ausgangsdruck des Stellungsreglers zur Antriebsmembrane so lange, bis die Kräfte der Bereichsfeder
und der Doppelmembrane im Gleichgewicht sind. Auf der Antriebsmembrane wird ein Druck aufrechterhalten,
der zur Einhaltung der gewünschten Antriebsstellung erforderlich ist.
Zum Antrieb
Entlüf-
tung
Eingangssignal
Zuluft

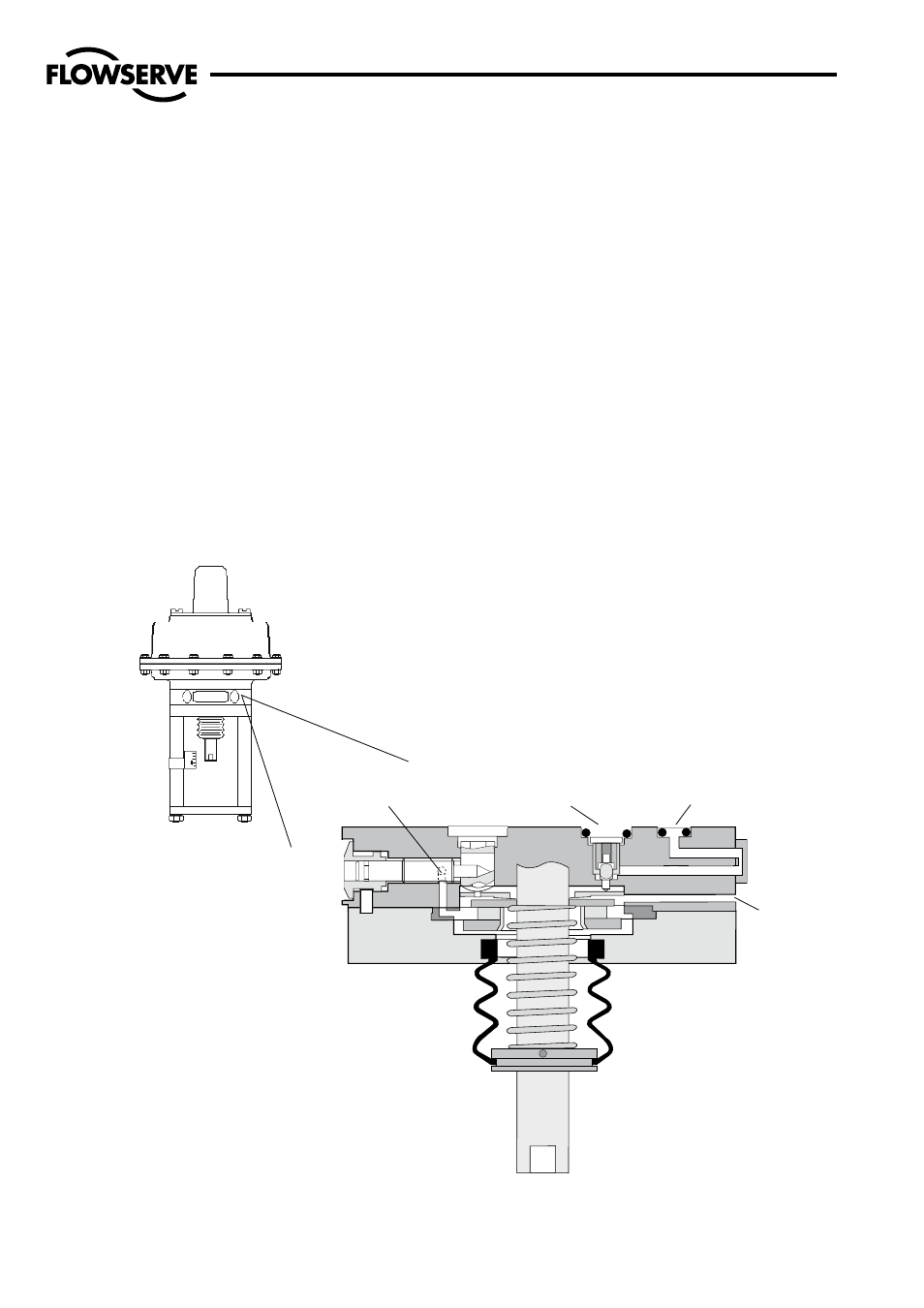

Abb. 1 P/P-Stellungsregler
