5.2
i/P Stellantrieb
Der in den Stellantrieb eingebaute I/P Umformer wandelt das elektrische Einheitssignal (0/4 – 20 mA) in ein
pneumatisches Einheitssignal (0,2 – ,0 bar) um. Dazu wird ein bewegliches System mit einer extrem kleinen
Masse verwendet. Die Signalumformung ist auf diese Weise gegen Erschütterungen außerordentlich unemp-
findlich. Das pneumatische Einheitssignal wird dann dem pneumatischen Stellungsregler zugeführt.
Der I/P-Stellungsregler arbeitet nach dem Prinzip des Kraftvergleiches und gewährleistet, daß die Antriebsstel-
lung dem jeweiligen Eingangssignal direkt proportional ist (siehe Abb.3 und 4).
Steigendes Eingangssignal bewirkt, daß die Doppelmembrane den Ventilkegel der Steuerung entlastet. Dadurch
steigt der Ausgangsdruck des Stellungsreglers zur Antriebsmembrane so lange, bis die Kräfte der Bereichsfeder
und der Doppelmembrane im Gleichgewicht sind. Auf der Antriebsmembrane wird ein Druck aufrechterhalten,
Entlüftung
Zum Stellantrieb
Signal
Zuluft

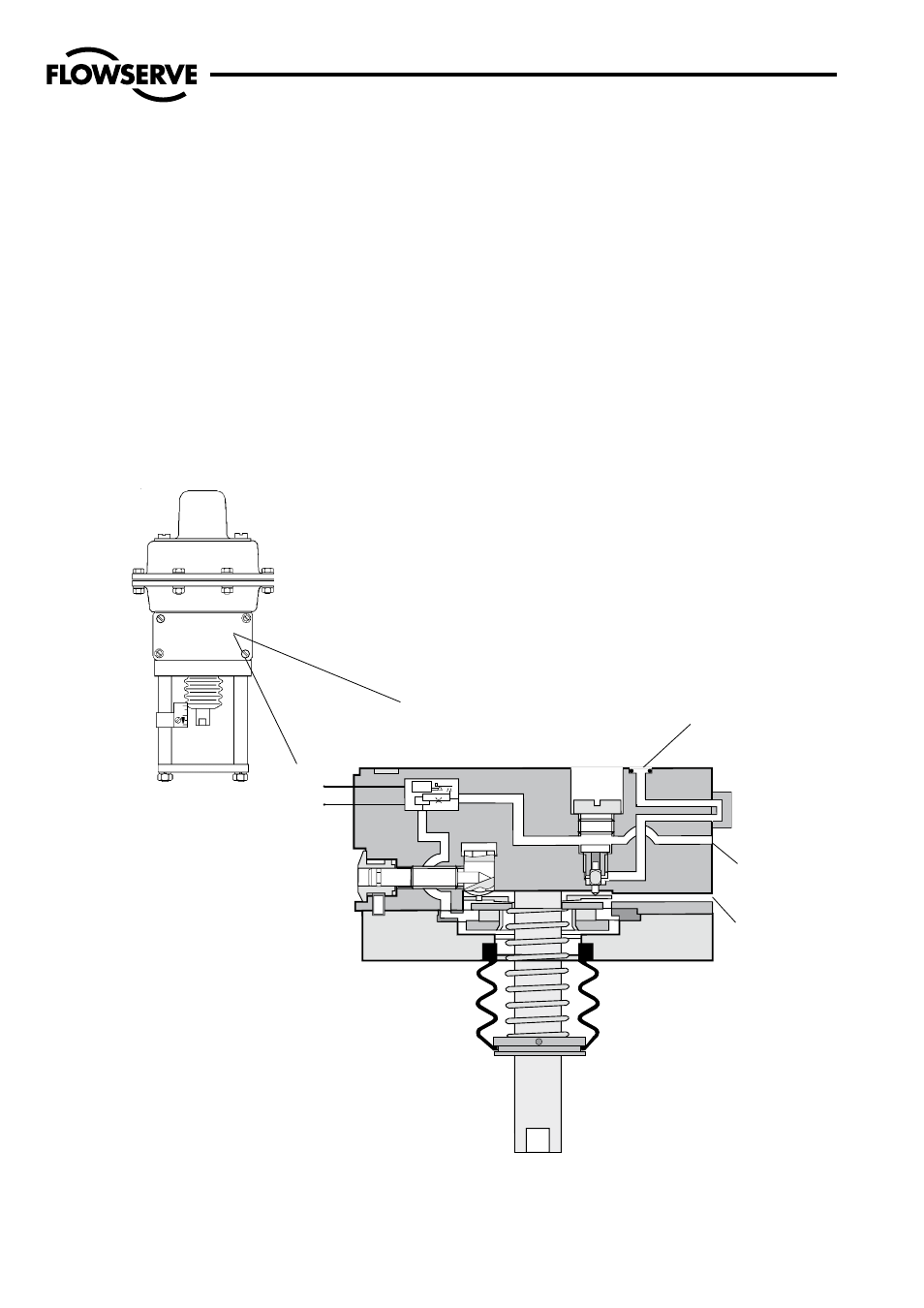

Abb. 3 i/P-Stellungsregler
