WARTUNG
powermax1000
Wartungshandbuch 3-3

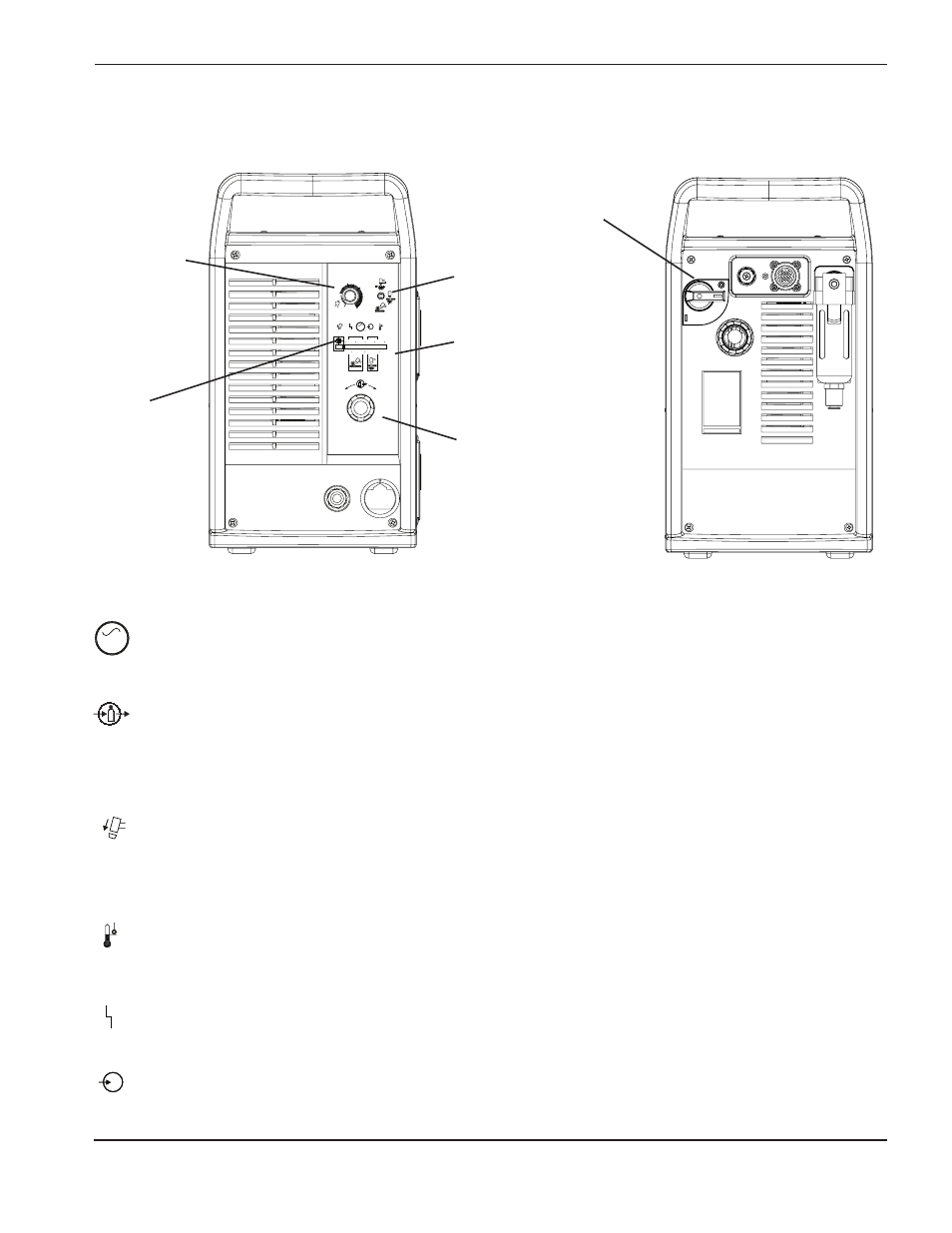

Regler und Anzeigeleuchten
6.0
BAR 5.0 4.0
PSI
80 70 50 60
60
40
AMPS
80
25
V AC
+ _
Schneidstrom-
Einstellknopf
(Ampere)
Betriebsart-Schalter
Anzeige-
LEDs
Manometer
Druckregler
EIN (I)/AUS (O)
Schalter
Grüne LED „Strom EIN”
Wenn sie leuchtet, zeigt dies an, dass die Anlage mit Strom versorgt wird und der Leistungsschalter
EINGESCHALTET (I) ist.
Gasdruck-LED
Gelbe:
Wenn sie blinkt, zeigt dies an, dass der Gasdruck zum Schneiden unter 4,1 Bar bzw. zum
Fugenhobeln unter 2,8 Bar liegt.
Grün: Wenn sie leuchtet, zeigt dies an, dass ein für den Brennerbetrieb akzeptabler Gasdruck
vorhanden ist.
Gelbe Brennerkappen-LED
Wenn sie leuchtet, zeigt dies an, dass die Brennerkappe lose oder nicht installiert ist.
ANMERKUNG: Der Zustand muss behoben und der Strom zunächst AUSGESCHALTET und dann
wieder EINGESCHALTET werden, um die LED wieder zurückzustellen.
Gelbe Temperatur-LED
Wenn sie leuchtet, zeigt dies an, dass die Stromquellen-Temperatur ihre Betriebstemperatur-Obergrenze
überschritten hat.
Rote Störungs-LED
Wenn diese leuchtet, zeigt dies an, dass eine Störung vorliegt, die den Anlagenbetrieb verhindert.
Gelbe Leitungsschwächen-LED
Wenn sie leuchtet, zeigt dies an, dass die Netzspannung unter 170 VAC oder über 680 VAC liegt. Bei
CE-Einheiten kann sie außerdem auf eine fehlende Phase hinweisen.
AC
V
Anzeige-LEDs
