1

WARTUNG

powermax1000

Wartungshandbuch

3-21

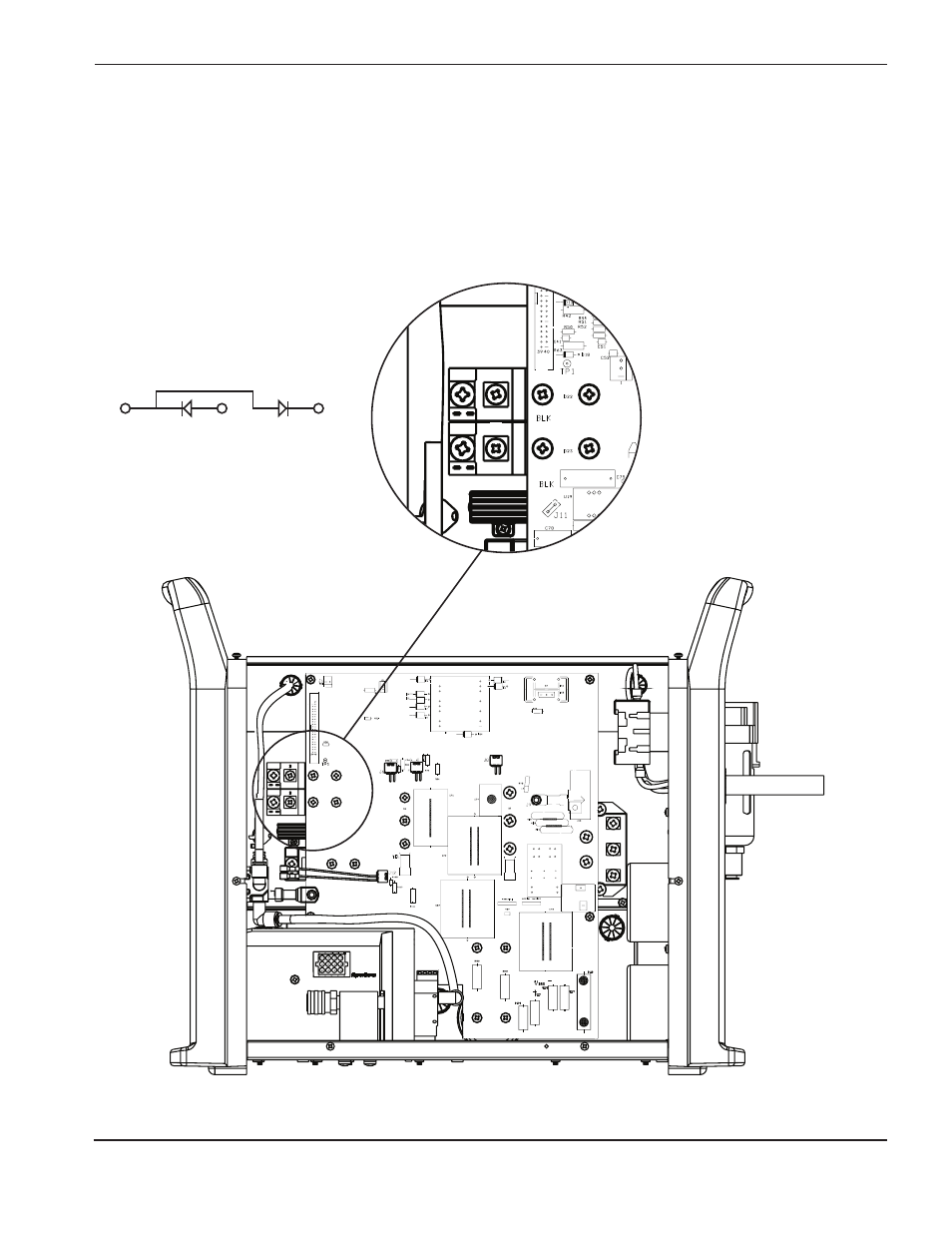

Test 3 – Ausgangsdioden

• Jede Diode (Anschluss 1 und 3) im Diodentestmodus mit einem Widerstandsmesser überprüfen.

• Für jede Diode sollte der Wert an den Messkabeln in eine Richtung unterbrochen sein und 0,1 V bis 1,0 V

mit umgekehrten Messleitungen betragen.
Die Diode hat einen Kurzschluss, wenn der Wert unterhalb von 0,1 V liegt. Diode austauschen.
Die Diode ist unterbrochen, wenn der Wert in beiden Richtungen höher als 1,0 V liegt. Diode austauschen.

Anmerkung:

In jedem Falle sollte Gemeinsam (schwarz) auf 3 stehen.

8

3

3

2

1

3

2

1

2

1

Oben

3 zu 2 = .179V
3 zu 1 = 1,8V

Unten

3 zu 2 = .180V
3 zu 1 = 1,8V
